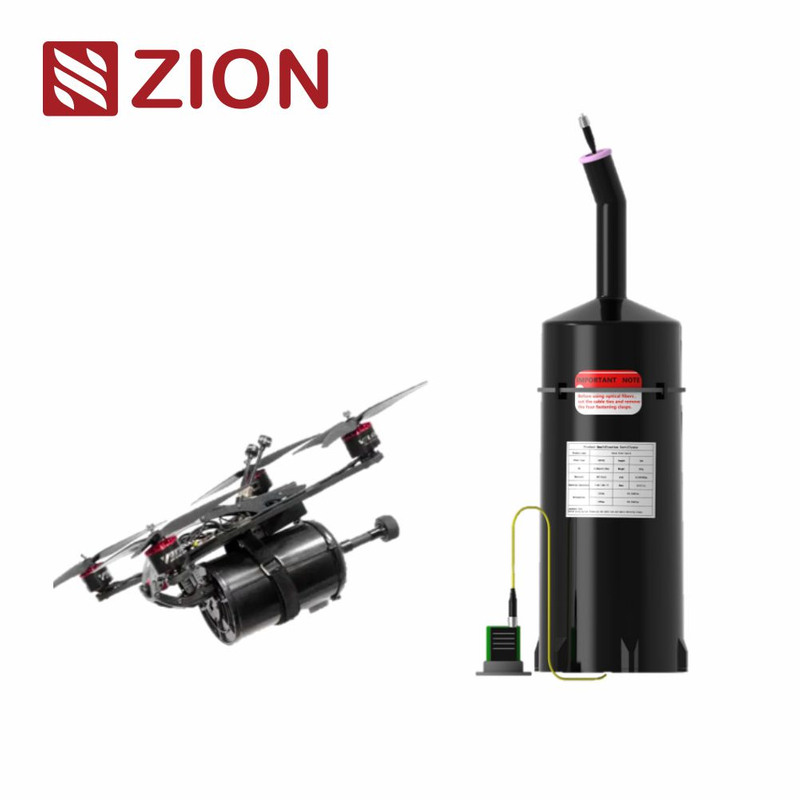

Стандартный комплект оптоволоконных кабелей для барабанного дрона

  • FPV оптоволокно

  • Zion communication

штат:
Запрос цены Добавить в корзину

Описание Продукта

Волоконно-оптическая система для FPV-дронов.

Стандартный комплект оптоволоконных кабелей для барабанного дрона

■ Дальнобойная помехоустойчивая оптоволоконная привязная система для БПЛА

Оптоволоконная привязь большой дальности без EMI для профессиональных миссий БПЛА — стабильная связь с минимальной задержкой в жёстких электромагнитных условиях.

0 EMI (без помех) До 40 км (до 100 км опц.) ≥10 Гбит/с IP53 · –40°C~+85°C

■ Описание продукта

Стандартный комплект оптоволоконных кабелей для барабанного дрона — это немагнитная (без EMI) оптоволоконная привязь большой дальности, предназначенная для профессиональных миссий беспилотных летательных аппаратов.

Использование нечувствительного к изгибам волокна G.657A2 в сочетании с прецизионным барабанным механизмом обеспечивает устойчивую к подавлению связь с минимальной задержкой даже в жёстких электромагнитных условиях.

По сравнению с другими каналами связи, привязное оптоволокно обеспечивает:

  • Полное отсутствие электромагнитных помех (0 EMI)

  • Сверхдальнюю связь (до 40 км стандартно, до 100 км опционально)

  • Полосу пропускания ≥10 Гбит/с для телеметрии в реальном времени

  • Надёжную работу в горах, городах, лесах и тоннелях

Наиболее распространённые области применения: экстренные сети связи, разведка, промышленная инспекция, геодезия, защита растений и другие задачи.

■ Ключевые особенности

Высокая помехоустойчивость
Устойчивость к ЭМ-помехам, GPS-глушению, RF-загрязнению и враждебным воздействиям.
Дальнобойная HD-телеметрия
Стандарт 5–40 км (кастомизация до 100 км). ≥10 Гбит/с для 4K/HD видео, телеметрии и управления.
Лёгкое оптоволокно G.657A2
Диаметр: ≥0,27 мм ± 0,1 мм; масса: <70 г/км.
Прочная барабанная конструкция
Промышленный корпус из ABS.
Размеры барабана (D × H) и варианты длины волокна
Размер барабана Длина волокна
13 × 36 см 5, 10, 20, 25 км
19 × 43 см 30, 40 км
Поддержка различных платформ
Поддержка нескольких типов платформ:
– FPV мультикоптеры и беспилотники самолётного типа
– Наземные RC-машины / роботы
– Поддержка интерфейсов (SC/LC/FC/ST)
Работа в сложных условиях
Температура: –40°C ~ +85°C
Защита от дождя и песка: IP53
Устойчивость к ветру: уровень 6
Применение: город, лес, пустыня, тоннель

Технические параметры волокна

Параметр Значение
Тип волокна G.657A2, нечувствительное к изгибам
Диаметр волокна 0,27 мм ± 0,1 мм
Цвет Натуральный прозрачный
Масса 80 г/км
Типы разъёмов SC / LC / FC / ST
Скорость передачи ≥10 Гбит/с
Затухание @1310 нм ≤0,35 дБ/км
Затухание @1550 нм ≤0,25 дБ/км
Рабочая температура –40°C ~ +85°C

Параметры барабанного контейнера

Параметр Значение
Варианты длины 5 км / 10 км / 15 км / 20 км / 25 км / 30 км / 40 км
Внешний диаметр 13 см (≤25 км) / 19 см (≥30 км)
Высота 36 см (≤25 км) / 43 см (≥30 км)
Материал Промышленный корпус из ABS
Масса без волокна 161 г / 293 г (в зависимости от модели)

Экологические и механические характеристики

Параметр Значение
Защита от окружающей среды IP53
Устойчивость к ветру Уровень 6
Адаптация к рельефу Любые условия (лес, город, горы, пустыня, тоннели)
Нагрузка на дрон Волокно <70 г/км, подходит для большинства БПЛА
Надёжность Рассчитан на длительную эксплуатацию на открытом воздухе
Оптоволоконный канал, устойчивый к подавлению
Идеальное решение для зон с сильными ЭМ-помехами: военные объекты, подстанции, шахты, плотная городская застройка.
Передача в реальном времени с минимальной задержкой
Оптимально для высокорисковых миссий с живым видео и оперативным управлением.
Стабильность полёта
Контролируемая подача волокна, устойчивость к перекручиванию и наматыванию. Совместим с различными платформами.
Готовый к работе оптоволоконный комплект
Plug-and-play совместимость со стандартными HD-видеоконвертерами, Ethernet-устройствами и OEM-оптическими модулями.

■ Испытание FPV-дрона с оптоволоконной привязью

30-минутный лётный тест

■ Сценарии применения

Экстренные службы и общественная безопасность

  • Поисково-спасательные операции

  • Связь в зонах стихийных бедствий

  • Полевые коммуникационные решения

Разведка и наблюдение

  • Стратегическое наблюдение

  • Проникновение и сбор разведданных

  • Патрулирование границ

Промышленная и коммунальная инспекция

  • Осмотр линий электропередачи

  • Мониторинг нефтегазовых трубопроводов

  • Инспекция железных дорог и тоннелей

Сельское и лесное хозяйство

  • Мониторинг лесных и горных массивов

  • Телеметрия при опрыскивании

  • Обследование плантаций

Научные и экологические исследования

  • Исследования островных и горных районов

  • Сбор данных в труднодоступной местности

  • Подземные и пещерные обследования
