Настенные телекоммуникационные шкафы ZION помогают аккуратно разместить коммутаторы, патч-панели, оптические кроссы, PDU, оборудование видеонаблюдения и небольшие узлы доступа там, где напольный шкаф избыточен. Страница помогает выбрать конструкцию по высоте U, глубине, нагрузке, доступу для обслуживания и вентиляции.

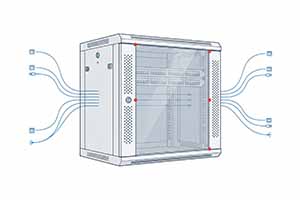

Телекоммуникационный шкаф — это защитный и монтажный корпус для сетевого, оптического, слаботочного и распределительного оборудования. В настенном формате он особенно полезен для небольших узлов, офисных этажей, камер видеонаблюдения, телеком-точек доступа и помещений, где нужно сохранить свободное место на полу.
Коммутаторы, патч-панели, оптические панели, блоки питания и кабельные организаторы размещаются в едином 19″ пространстве.
Стальная конструкция, замок и стеклянная или перфорированная дверь помогают ограничить доступ и упростить визуальный контроль.
Настенный формат снижает требования к площади помещения, но требует проверки стены, нагрузки и рабочего пространства для обслуживания.
Линейка подходит для типовых внутренних сетевых и телекоммуникационных задач: от компактных точек доступа до распределительных узлов с патч-панелями, активным оборудованием и аксессуарами.
Практичное решение для небольших сетевых узлов, СКС, CCTV и точек доступа, где нужен компактный корпус с передним обслуживанием.
Подходит для объектов, где после монтажа важен доступ к задней части оборудования, кабелям и коммутационной зоне.
Компактная серия для помещений с ограниченной глубиной. Может использоваться для офисных сетей, распределения Ethernet и малых IT-точек.
Используется там, где шкаф должен быть максимально аккуратно интегрирован в стену, коридор или техническую нишу.
Для российского и СНГ-рынка такие шкафы чаще всего выбирают не как отдельный товар, а как часть проекта: СКС, видеонаблюдение, PON-доступ, офисная сеть, малый серверный угол, техническое помещение или распределительный узел здания.
Патч-панели RJ45, коммутаторы доступа, кабельные организаторы, PDU и небольшие маршрутизаторы.
Оптические патч-панели, кроссы, сплиттерные модули, медиаконвертеры и кабельный запас в помещении.
PoE-коммутаторы, NVR, источники питания, патч-панели и коммутация камер в коридорах или техзонах.
Распределительные точки в бизнес-центрах, жилых комплексах, складских и промышленных зданиях.
Размещение активного оборудования без установки полноразмерной напольной стойки.
Единая комплектация шкафов, PDU, вентиляторов, полок, крепежа и кабельных аксессуаров для повторяемых объектов.
Ошибка выбора обычно возникает не из-за бренда, а из-за неверной оценки глубины, нагрузки, доступа, тепла и будущего расширения. Ниже — практическая таблица для быстрого согласования с инженером, интегратором или закупщиком.
| Параметр | Что проверить | Практическое правило | Риск при ошибке |
|---|---|---|---|
| Высота U | Количество устройств сейчас и резерв на расширение | Не выбирать шкаф «впритык»; оставить место под кабельный организатор, PDU и запас | средний риск |
| Глубина | Глубина оборудования плюс разъемы, кабельный изгиб и дверь | Проверять полезную глубину, а не только внешнюю глубину корпуса | высокий риск |
| Нагрузка | Суммарный вес оборудования, полки, PDU и кабелей | Проверить несущую стену и крепеж; не использовать настенный шкаф как тяжелую серверную стойку | высокий риск |
| Доступ | Только передний доступ или нужен доступ к задней части | Для частого обслуживания лучше двухсекционный шкаф или поворотная конструкция | средний риск |
| Вентиляция | Тепловыделение коммутаторов, PoE, NVR и блоков питания | При активном оборудовании заранее предусмотреть вентилятор, перфорацию или запас объема | средний риск |
| Среда | Помещение, пыль, влажность, доступ посторонних | IP20 — базовый вариант для помещений; для сложной среды нужен другой корпус | контролируемо |
Этот блок не заменяет финальную спецификацию, но помогает быстро понять, какой тип шкафа стоит обсуждать с поставщиком: одинарный, двухсекционный, компактный CAB 400 или более крупное решение.
Для типового узла доступа 9U–12U с умеренной нагрузкой и передним обслуживанием обычно достаточно одинарного настенного шкафа с запасом по глубине.
Для B2B-поставки важно заранее зафиксировать не только размер шкафа, но и монтажные элементы, дверь, вентиляцию, ввод кабеля и аксессуары. Это снижает риск доработок на объекте.
| Группа параметров | Типичные варианты | Что уточнить перед заказом |
|---|---|---|
| Формат | 19″ настенный шкаф, одинарная или двухсекционная конструкция | Совместимость с коммутаторами, патч-панелями, оптическими панелями и PDU |
| Высота | 4U, 6U, 9U, 12U, 15U и другие проектные варианты | Текущая комплектация плюс резерв на расширение |
| Глубина | Компактная глубина, 400 мм, 450 мм, 600 мм или другие варианты по серии | Полезная глубина с учетом кабелей, разъемов и полки |
| Материал | SPCC холоднокатаная сталь, порошковое покрытие | Толщина металла, цвет, условия эксплуатации |
| Дверь | Закаленное стекло, перфорированная дверь или другая конфигурация | Нужна ли визуальная проверка оборудования или усиленный воздушный поток |
| Кабельный ввод | Верхний и нижний ввод, щеточный ввод, заглушки | Направление трассы, запас кабеля, радиус изгиба оптики |
| Аксессуары | PDU, полка, вентилятор, кабельный организатор, крепеж, заземление | Что нужно включить в одну поставку, чтобы не докупать на объекте |
Для телекоммуникационного шкафа правильный выбор — это баланс между монтажом, обслуживанием и будущей модернизацией. Ниже — простой ориентир для проектных обсуждений.
Когда оборудование легкое или среднее по весу, узел находится в помещении, а главная задача — сэкономить место и аккуратно закрыть оборудование.
Когда задняя коммутация, ввод кабеля и обслуживание будут регулярными. Нужно проверить место для открывания задней секции.
Если есть тяжелые серверы, UPS или высокий тепловой поток, настенный шкаф может быть неправильным решением. Лучше перейти к напольной стойке.
Чем точнее исходные данные, тем быстрее можно подобрать модель, аксессуары, упаковку и ориентировочный срок поставки.
Короткие ответы на вопросы, которые чаще всего возникают при выборе настенных телекоммуникационных шкафов.
Телекоммуникационный шкаф обычно рассчитан на 19″ оборудование, патч-панели, PDU, кабельные организаторы и сетевые устройства. Важны полезная глубина, доступ к коммутации, вентиляция и аккуратная маршрутизация кабеля.
Одинарный шкаф подходит для небольших узлов, где достаточно переднего доступа: офисные сети, CCTV-точки, малые распределительные узлы, патч-панели и коммутаторы доступа.
Двухсекционная конструкция полезна, если после монтажа потребуется доступ к задней части оборудования, кабельным вводам или коммутационной зоне. Это снижает трудозатраты при обслуживании.
Да, если хватает глубины, нагрузки, вентиляции и места для кабелей. Для PoE и NVR особенно важно заранее проверить тепловыделение и предусмотреть вентилятор или перфорированную дверь.
6U подходит для минимального набора оборудования. 9U и 12U удобнее, если есть патч-панель, коммутатор, PDU, полка и резерв на расширение. Для проекта лучше выбирать не только текущую потребность, но и запас.
Чаще всего вместе со шкафом заказывают PDU, полку, вентилятор, кабельный организатор, крепеж, заземляющий комплект и щеточный кабельный ввод. Это упрощает монтаж и снижает риск недостающих компонентов на объекте.
Отправьте высоту U, глубину оборудования, нагрузку, схему доступа и список аксессуаров. ZION поможет подготовить конфигурацию для СКС, PON/FTTH, CCTV или офисной сети.
