Описание Продукта

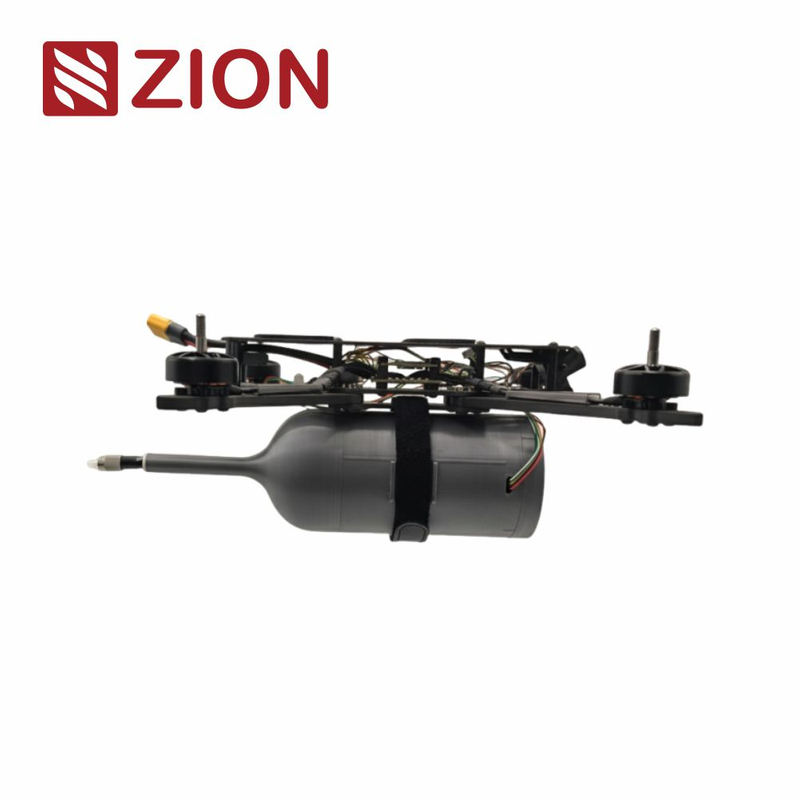

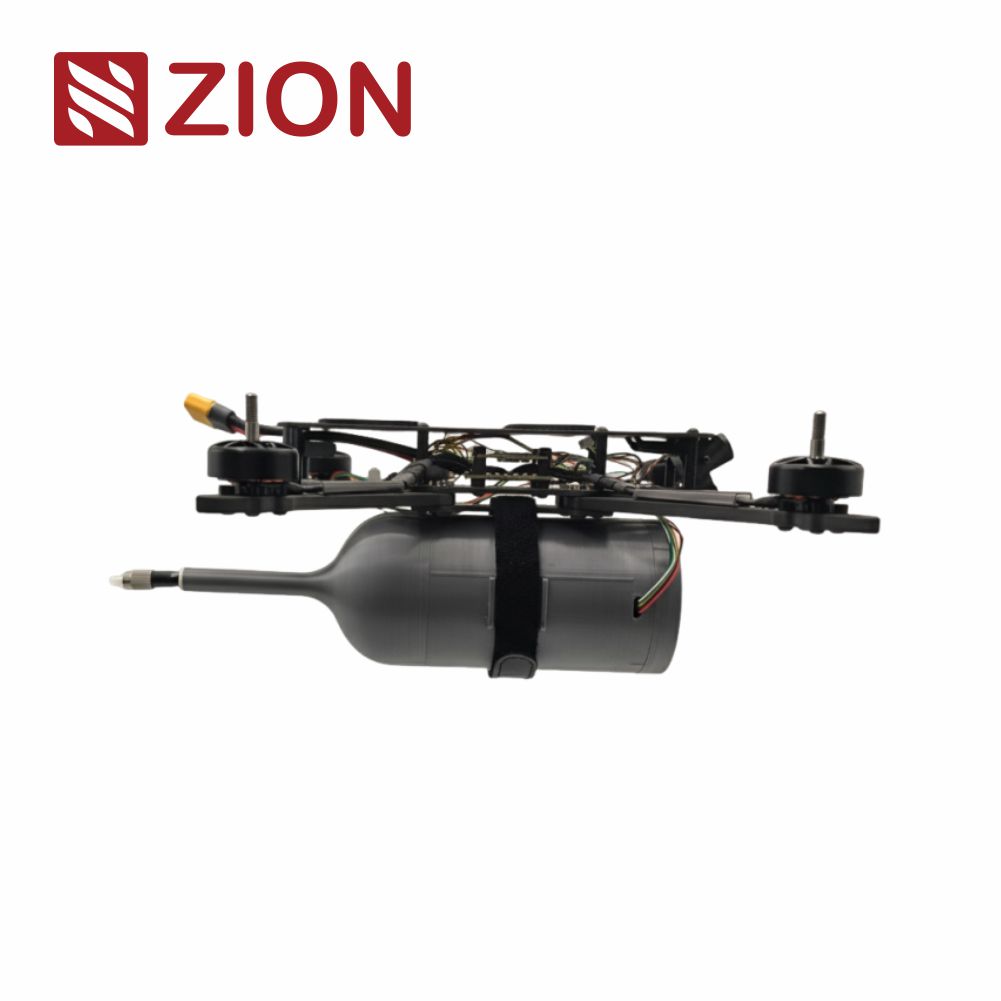

Компактная капсульная система с внутренней намоткой для плавного, стабильного и безузлового выпуска оптоволокна. Одномодовое волокно G.657 диаметром 0,23 мм, фиксированный разъём FC и корпус PC/PU обеспечивают надёжную передачу HD/4K на дистанциях до 60 км при нулевых RF-помехах и низкой задержке.
Упаковка: roll, carton, pallet · Срок поставки: обычно 15 рабочих дней · Порт отгрузки: NINGBO, SHANGHAI
| Пункт | Описание |
|---|---|
| Артикул | ZC-FPV-IN/1–60KM |
| Доступные длины волокна | 1 км / 2 км / 3 км / 5 км / 10 км / 15 км / 20 км / 25 км / 30 км / 40 км / 50 км / 60 км |
| Название продукта | Оптоволоконный комплект Inner Winding для FPV-дронов |
| Тип волокна | Одномодовое, нечувствительное к изгибам (ITU-T G.657), 1 жила, 0,23 мм |
| Тип разъёма | FC (фиксированный тип) |
| Материал корпуса/оболочки | PC или PU, износостойкий, подходит для полевых условий |
| Оптическая производительность | Поддерживает многогигабитную передачу FPV-видео/данных со стандартной оптикой |
| Рабочая температура | −20 °C ~ +60 °C |
| Крепление | Быстросъёмный кронштейн для БПЛА или кастомный интерфейс |
| Соответствие и тесты | Вносимые потери, прочность на растяжение, надёжность намотки катушки, полное тестирование линии |
| Параметр | 1310 нм | 1550 нм | Ед. |
|---|---|---|---|
| Затухание (вносимые потери) | ≤ 0.35 | ≤ 0.25 | dB/км |
| Типовое затухание (WT) | 0.329 | 0.185 | dB/км |
| Модель | Длина волокна | Диаметр волокна | Масса (кг) | Габариты (Ø × H) |
|---|---|---|---|---|
| ZC-FPV-OFC-001 | 1 км | 0.23 мм | 0.21 | Ø77 × 240 мм |
| ZC-FPV-OFC-002 | 2 км | 0.23 мм | 0.32 | Ø85 × 300 мм |
| ZC-FPV-OFC-003 | 3 км | 0.23 мм | 0.39 | Ø85 × 300 мм |
| ZC-FPV-OFC-005 | 5 км | 0.23 мм | 0.58 | Ø99 × 310 мм |
| ZC-FPV-OFC-010 | 10 км | 0.23 мм | 0.99 | Ø110 × 330 мм |
| ZC-FPV-OFC-015 | 15 км | 0.23 мм | 1.38 | Ø120 × 350 мм |
| ZC-FPV-OFC-020 | 20 км | 0.23 мм | 1.78 | Ø120 × 380 мм |
| ZC-FPV-OFC-025 | 25 км | 0.23 мм | 2.18 | Ø120 × 440 мм |
| ZC-FPV-OFC-030 | 30 км | 0.23 мм | 2.56 | Ø136 × 455 мм |
| ZC-FPV-OFC-040 | 40 км | 0.23 мм | 3.02 | Ø146 × 455 мм |
| ZC-FPV-OFC-050 | 50 км | 0.23 мм | 4.18 | Ø151 × 455 мм |
| ZC-FPV-OFC-060 | 60 км | 0.23 мм | 4.86 | Ø161 × 455 мм |
Оптическая передача, оптимизированная под FPV: передаёт HD/4K в реальном времени без RF-помех.
Капсульная конструкция Inner Winding: обеспечивает плавный выпуск и возврат волокна, предотвращая запутывание и скручивание.
Ультралёгкое микроволокно: 0,23 мм (1 жила) снижает нагрузку на БПЛА и увеличивает длительность полёта.
Масштабируемая дальность: варианты 1–60 км для тактических, промышленных и оборонных задач.
Прочная конструкция: корпус PC/PU устойчив к истиранию, ударам и внешним воздействиям.
Точные разъёмы FC: фиксированная FC-терминация обеспечивает точное совмещение и стабильную фиксацию.
Кастомизация: опциональные материалы, интерфейсы и аксессуары под конкретные миссии БПЛА.
Передача FPV-видео HD/4K в реальном времени без помех
Плавная внутренняя намотка — стабильный выпуск без узлов и скручивания
Лёгкая и прочная конструкция для дальних миссий БПЛА
Надёжная работа в полевых условиях при −20 °C ~ +60 °C
Разработано для профессиональных FPV, инспекционных, оборонных и исследовательских дронов
Короткая дальность FPV (1–5 км): мониторинг мероприятий, муниципальные инспекции, тактические миссии БПЛА
Средняя дальность FPV (10–20 км): инспекции объектов нефтегаза, тоннели и горные/шахтные операции
Дальняя FPV (25–30 км): телеком, картография и научные UAV-съёмки
Экстремальная FPV (40–60 км): оборонная разведка, пограничное и прибрежное наблюдение
Исследования и экология: атмосферные исследования, GIS и сбор экологических данных
