Описание Продукта
Полностью закрытая система внутренней намотки (Inner-Winding Capsule) для профессиональных UAV/FPV задач: стабильная оптическая связь, защита волокна и контролируемый сход кабеля при дальних манёврах.
Полностью закрытая оптическая привязная система внутренней намотки для профессиональных применений UAV/FPV

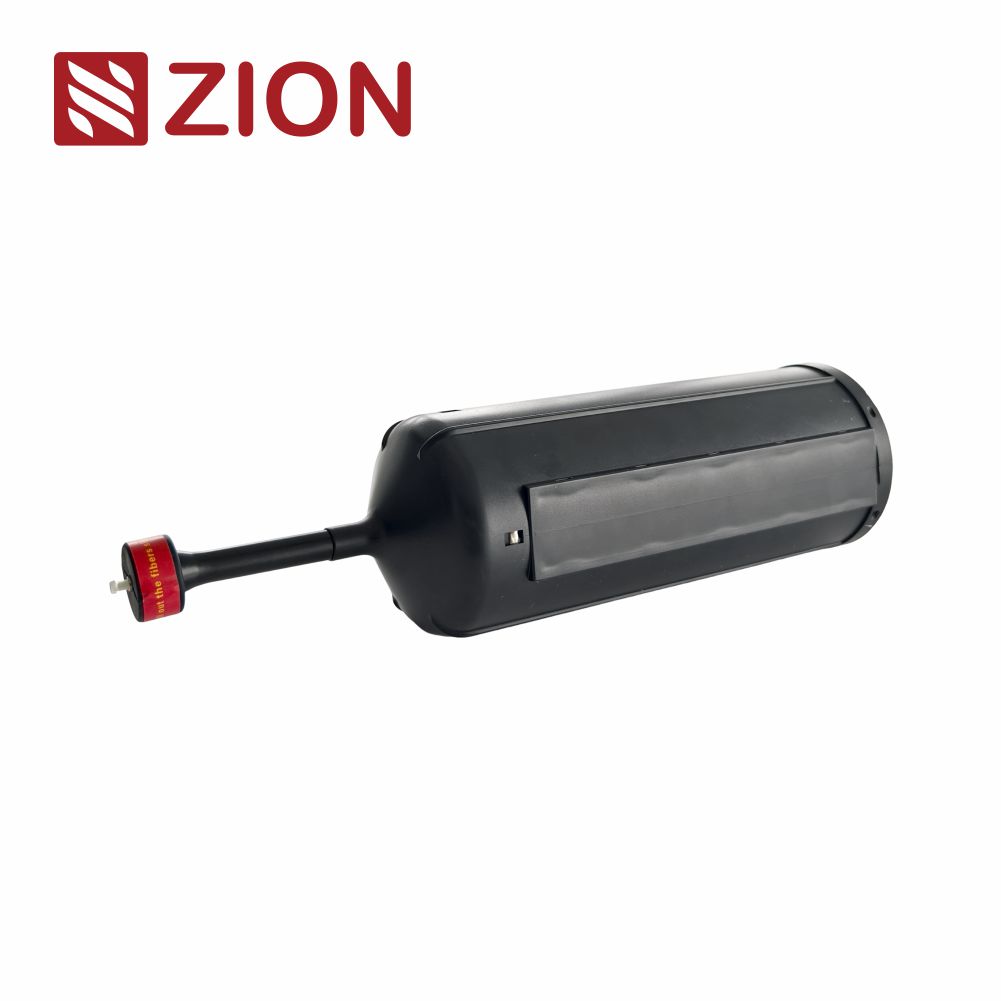

Капсульная оптоволоконная катушка с внутренней намоткой для FPV-дронов — это высокопроизводительная оптическая привязная система ZION для дальних UAV/FPV операций, обеспечивающая улучшенную помехоустойчивость и защиту канала связи на дистанциях до 5 км | 10 км | 20 км | 30 км.

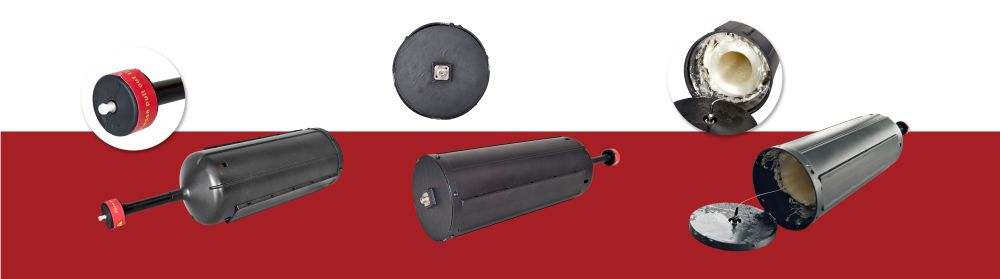

В отличие от традиционных катушек с неравномерным, незащищённым и «неконтролируемым» сходом волокна, данная система использует конструкцию Inner-Wind Capsule для хранения, выравнивания и выпуска оптического волокна внутри защищённой внутренней камеры корпуса.
Отсутствие внешнего контакта означает: нет запутывания, нет деформации, устойчивость к вибрациям и гарантированно чистый, управляемый сход волокна для требовательных дальнобойных манёвров.
Идеально для профессионального FPV, промышленной инспекции, миссий в тоннелях, оборонных и охранных задач и требований к антиджамингу. Система обеспечивает < 1 мс задержки, иммунитет к EMI и высокую механическую стойкость при многократном использовании в сложных условиях.
Волокно находится внутри полностью закрытой внутренней камеры
Без запутывания, без скручивания, без деформации
Контролируемый сход даже при ускорении или поворотах
Минимальное сопротивление ветру благодаря закрытой цилиндрической форме
Более стабильная работа при длительном полёте
Безопасно для вращающихся пропеллеров
Класс защиты: IP65
Устойчивость к вибрации, ударам и абразивному износу
Диапазон рабочих температур: –40 °C ~ +85 °C
Длины: 5 км | 10 км | 20 км | 30 км
Одномодовое волокно G.657A2 (устойчивое к изгибам)
Передача HD-видео, телеметрии и команд управления с задержкой < 1 мс
| Длина волокна | Высота (мм) | Ширина (мм) | Диаметр волокна |
|---|---|---|---|
| 5 км | 290 | 90 | 0,26 мм (G.657A2) |
| 10 км | 330 | 100 | 0,26 мм (G.657A2) |
| 20 км | 370 | 125 | 0,26 мм (G.657A2) |
| 30 км | 400 | 138 | 0,26 мм (G.657A2) |
| Параметр | Значение |
|---|---|
| Тип волокна | G.657A2, одномодовое, устойчивое к изгибам |
| Материал корпуса | Усиленный композитный капсульный корпус |
| Класс защиты | IP65 (пылезащита / защита от брызг) |
| Задержка | ≤ 1 мс |
| Потеря пакетов | < 0,1% |
| Варианты разъёмов | SC / LC / FC / ST |
| Рабочая температура | –40 °C … +85 °C |
| Температура хранения | –40 °C … +85 °C |
Аэрофото и трансляции: защищённая передача 4K | HD в реальном времени.
Промышленная инспекция в полевых условиях: безопасные осмотры тоннелей, трубопроводов, резервуаров, башен и внутренних пространств с привязной визуализацией.
Аварийно-спасательные работы и оборонная безопасность: не подавляемый канал связи для тактических UAV операций.
Исследования, экологическое сканирование и мониторинг: длительные миссии, требующие стабильной и качественной передачи данных.
