Описание Продукта
Ультра-микро катушки с оптоволокном для БПЛА, FPV, робототехники и промышленной инспекции. Стабильная передача HD-видео, управления и телеметрии по оптоволокну — без радиопомех и без риска глушения.

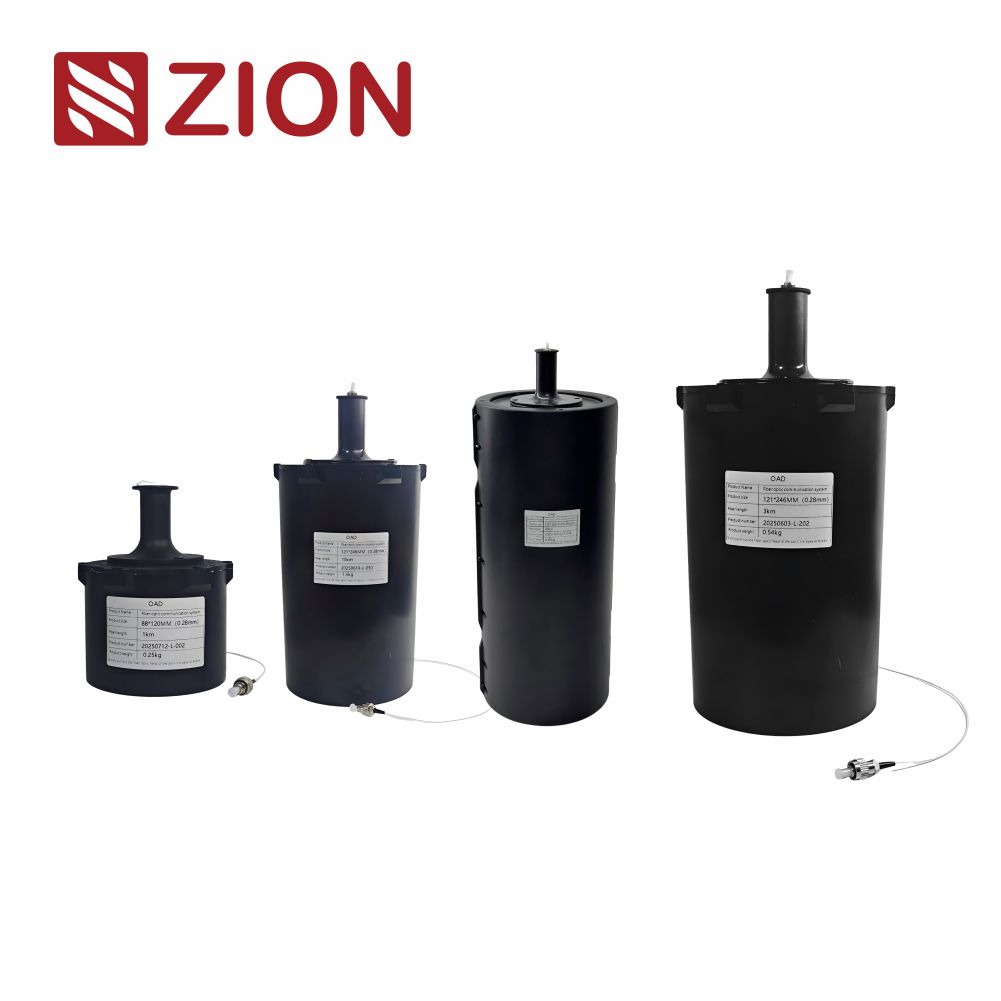

Серия ZION Micro-Line Spool — это ультрасовременное решение оптического тетера для БПЛА, FPV, промышленных роботов, инспекционных дронов и дальнобойной связи в сложных условиях.
Благодаря микроволокну диаметром 0.28–0.40 мм и защите на выбор (прозрачная смола или кевларовое усиление), система обеспечивает стабильную оптическую передачу без возможности подавления и с ультранизкими потерями на дистанциях от 1 км до 50 км. Для дальних FPV-полетов, наблюдения, инспекции трубопроводов, тяжелых промышленных площадок и других задач — Micro-Line Spool помогает передавать HD-видео, команды управления и выполнять миссию.
Ультра-микро диаметр волокна (0.28–0.40 мм): сверхмалый вес для БПЛА, практически нулевое аэродинамическое сопротивление.
Поддержка высокоскоростной цифровой/аналоговой HD-передачи.
Подходит для задач тетерирования на коротких и средних дистанциях (и до дальних — в зависимости от модели).
Микроволокно в смоле (0.28 мм)
Волокно с усилением Kevlar (0.28 / 0.35 / 0.40 мм)
Прозрачное буферное покрытие
Улучшенные характеристики изгиба и гибкости
Лучший выбор для приложений UAV/FPV
Высокая прочность на растяжение
Ударопрочность и стойкость к истиранию
Лучший выбор для улицы и тяжелых условий, где нужна стабильность
Дальнобойные FPV-полеты
Патруль/наблюдение (полиция/охрана)
Роботы для инспекции труб
Аварийные промышленные модемы
Зоны с высоким уровнем EMI
Изгибоустойчивое волокно G657A2
Низкие потери: ≤0.35 dB/км @ 1310 нм; ≤0.25 dB/км @ 1550 нм
Стабильная HD-передача видео и управления без провалов сигнала
Оптика устойчива к помехам: невозможно заглушить, нет EMI-влияния
Ударопрочный ABS
Быстрое развёртывание и удобная замена
Micro-Line Spool выполнен в виде открытой внешней катушки (не внутренняя намотка), что упрощает замену и переключение.

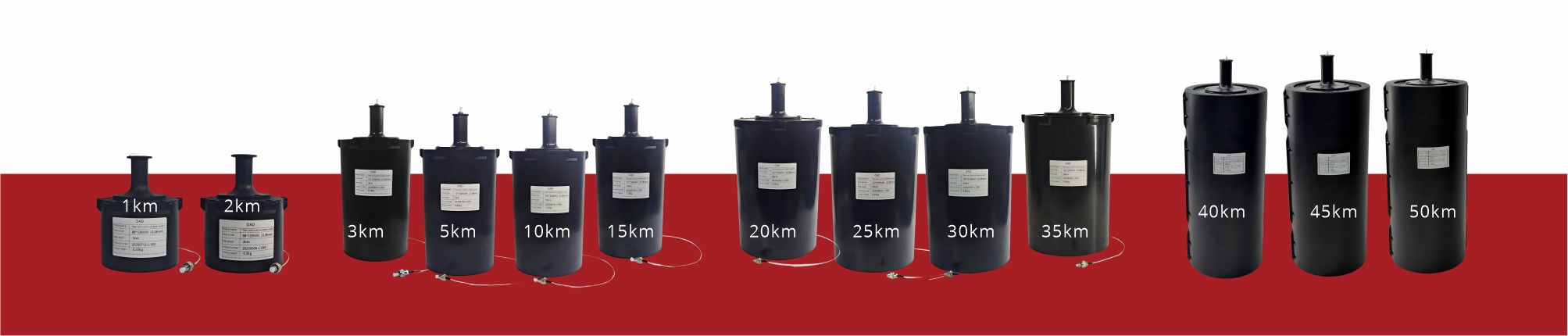

| Дистанция | Модель | Диаметр | Размер катушки | Вес волокно + катушка |
|---|---|---|---|---|
| 1 км | FC-0.28-1 | 0.28 мм | 88 × 121 мм | 260 г |
| 2 км | FC-0.28-2 | 0.28 мм | 88 × 121 мм | 330 г |
| 3 км | FC-0.28-3 | 0.28 мм | 121 × 246 мм | 600 г |
| 5 км | FC-0.28-5 | 0.28 мм | 121 × 246 мм | 780 г |
| 10 км | FC-0.28-10 | 0.28 мм | 121 × 246 мм | 1150 г |
| 15 км | FC-0.28-15 | 0.28 мм | 147 × 276 мм | 1650 г |
| 20 км | FC-0.28-20 | 0.28 мм | 147 × 276 мм | 1940 г |
| 25 км | FC-0.28-25 | 0.28 мм | 147 × 276 мм | 2350 г |
| 30 км | FC-0.28-30 | 0.28 мм | 147 × 276 мм | 2700 г |
| 35 км | FC-0.28-35 | 0.28 мм | 147 × 355 мм | 3300 г |
| 40 км | FC-0.28-40 | 0.28 мм | 147 × 355 мм | 3700 г |
| 45 км | FC-0.28-45 | 0.28 мм | 147 × 355 мм | 4100 г |
| 50 км | FC-0.28-50 | 0.28 мм | 147 × 355 мм | 4600 г |
(Раздел теста/видео — по материалам страницы)
–40°C до +85°C
Подходит для высокогорья/холода/жары и быстрых миссий
Можно использовать на улице 24/7
Устойчивость к растяжению, истиранию и ударам
Лучший выбор для сложных условий, где важны стабильность и надежность
Примерный вес: 130 г/км
Несколько диаметров: минимум 3 варианта толщины. Гибкость или усиление — на выбор
(Варианты могут иметь те же опции дистанций, что и серия Resin.)

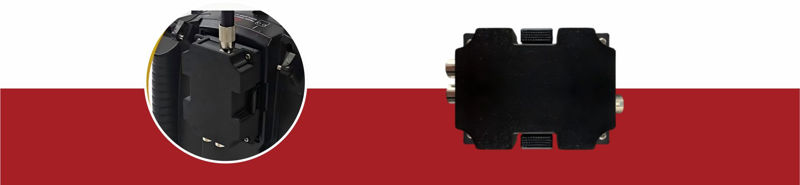

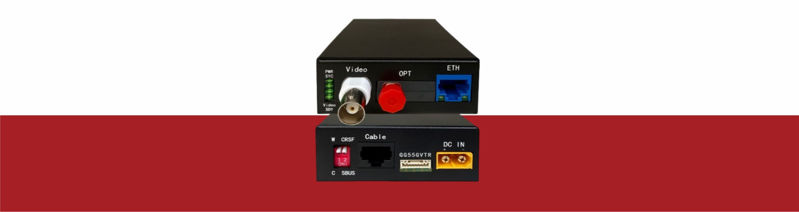

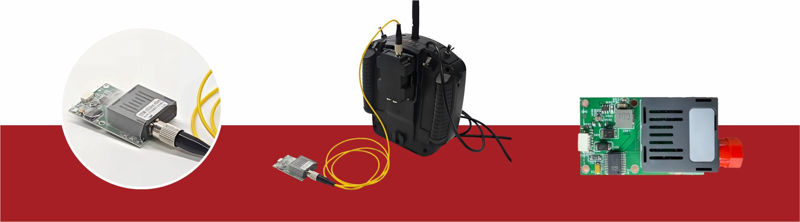

Основная функция: центральный модуль анти-помеховой системы связи с оптоволоконной катушкой, обеспечивает стабильную передачу сигнала в среде с высоким уровнем EMI.
Преобразование сигналов: двунаправленное преобразование электрических/оптических сигналов; поддержка Ethernet, видеосигналов и протоколов управления.
Оптическая передача: перевод электрических сигналов в оптические для дальнобойной передачи с низкими потерями.
Восстановление электрического сигнала: преобразование оптики обратно в электрический сигнал на приемной стороне, совместимость с downstream-оборудованием.
Защита от помех: EMI-иммунная связь; стабильная работа в RF-нагруженных или электрически шумных условиях.
| Параметр | BS59KR | BS59KN | BS59KNIR | BE59KPIR | BF59KPIR | BE59KP | BF59KP |
|---|---|---|---|---|---|---|---|
| IR Cut Filter | Yes | Yes | No (IR-sensitive) | Yes | Yes | Yes | Yes |
| Image Sensor | Super Star-Level HD Sensor | Star-Level HD Sensor | |||||
| Resolution | 720P | 1500 TVL | 1500 TVL | 1200 TVL | |||
| Aspect Ratio | 16:9 & 4:3 (switchable) | 16:9 & 4:3 (Optional) | |||||
| WDR | Super WDR | ||||||
| Ultra-Low Illumination | 0.00001 Lux | 0.0001 Lux | |||||
| FOV (Field of View) | 120° | 165° | 145° | 165° | 145° | ||
| Day/Night Mode | Color / B&W / Auto / External Control | ||||||
| Video Output | AHD | CVBS | |||||
| DNR | 3DNR | ||||||
| Operating Temperature | -40°C ~ 65°C | ||||||
| Power Input | DC 4.5–27V | ||||||
| Power Consumption | 1W / 0.5W | ||||||
| Housing Material | Metal | ||||||
| Net Weight | 9 g | ||||||
| Dimensions | 19 × 19 × 27 мм / 19 × 19 × 25 мм | ||||||
⭐ Минимальный вес и увеличение времени полета — снижение нагрузки для более длительной работы.
⭐ Стабильное HD-соединение, которое невозможно заглушить — оптический тетер без EMI-эффектов.
⭐ Универсальность — подходит для задач наблюдения БПЛА и роботов в промышленной инспекции.
⭐ Настраиваемые материалы — смола для снижения веса или Kevlar для устойчивости к внешним воздействиям.
⭐ Удобная замена — внешняя катушка, разборная/пересобираемая конструкция.
⭐ OEM-настройка — тип кабеля, цвет катушки, корпус, коннектор, кастомная печать под бренд.
FPV HD
Безопасность и патрулирование БПЛА
Роботы промышленной инспекции (трубы, тоннели, обследование зданий)
Аварийные модемы
Среды с высоким уровнем EMI
Дальнобойный сбор данных оборудования
