ОКСЛ-М3 оптический кабель — модульный самонесущий кабель для воздушной прокладки

ОКСЛ-М3 На основе модульной конструкции

■ Назначение

Оптический кабель типа ОКСЛ-М3…, изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о

соответствии № Д-КБ-2695), предназначен для применения на единой сети электросвязи России для

прокладки в грунтах 1-3 групп, в том числе заражённых грызунами, а также в кабельной канализации,

трубах, по мостам и эстакадам, а также в туннелях, коллекторах, зданиях.

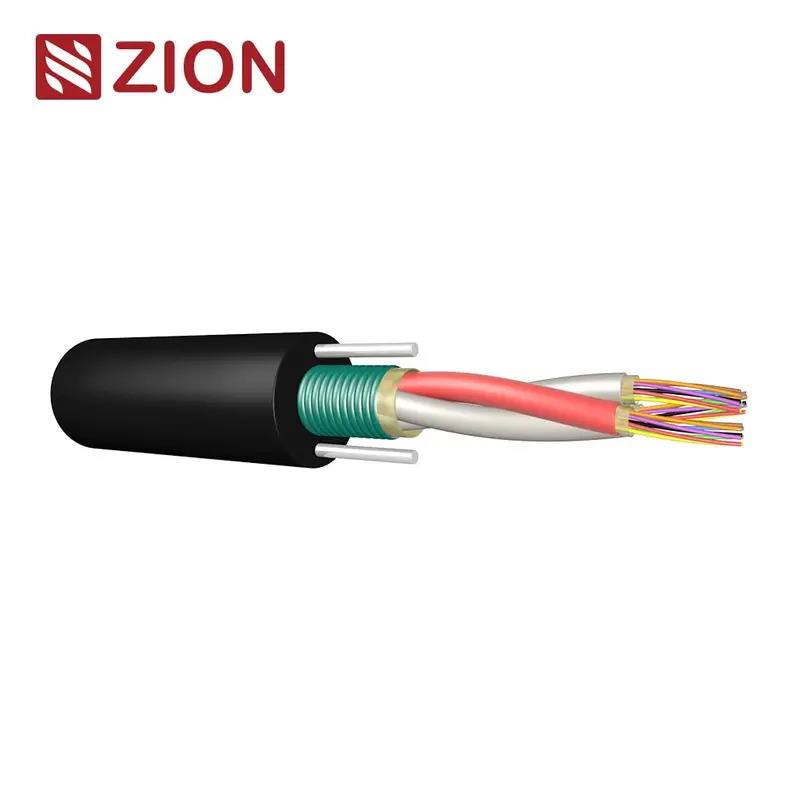

• ➊  НаруЖнаЯ оболоЧка

• ➋  СтальнаЯ гофрированнаЯ ламинированнаЯ лента

• ➌  ГидроизолЯциЯ сердеЧника

• ➍  Периферийный силовой элемент-стальнаЯ проволока

• ➎  Центральный силовой элемент

• ➏  ОптиЧеское волокНо

• ➐  ОптиЧеский модуль,заполненный гидрофобным гелем

■ Конструкция

• Оптический модуль – трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) со свободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.

• Возможен центральный элемент ввиде скрученных стеклонитей.

• Оптический сердечник – однонаправленный повив оптических модулей. Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).

• Броня из стальной гофрированной ленты.

• В качестве периферийных силовых элементов могут использоваться две стальные оцинкованные проволоки.

• Наружная оболочка выполняется из композиции полиэтилена. При прокладке кабеля внутри помещений, оболочка может быть выполнена из композиций не распространяющих горение, в том числе безгалогеновых, с низким дымовыделением.

■ Основные характеристики
