ОКС-М оптический кабель — модульный кабель с силовым элементом для воздушной и канализационной прокладки

ОКС-М На основе модульной конструкции

■ Назначение

Оптический кабель типа ОКС-М…, изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-КБ-2697), предназначен для применения на единой сети электросвязи России для прокладки в грунтах 1-3 групп, в том числе заражённых грызунами, а также в кабельной канализации, трубах, по мостам и эстакадам, в туннелях, коллекторах, зданиях.

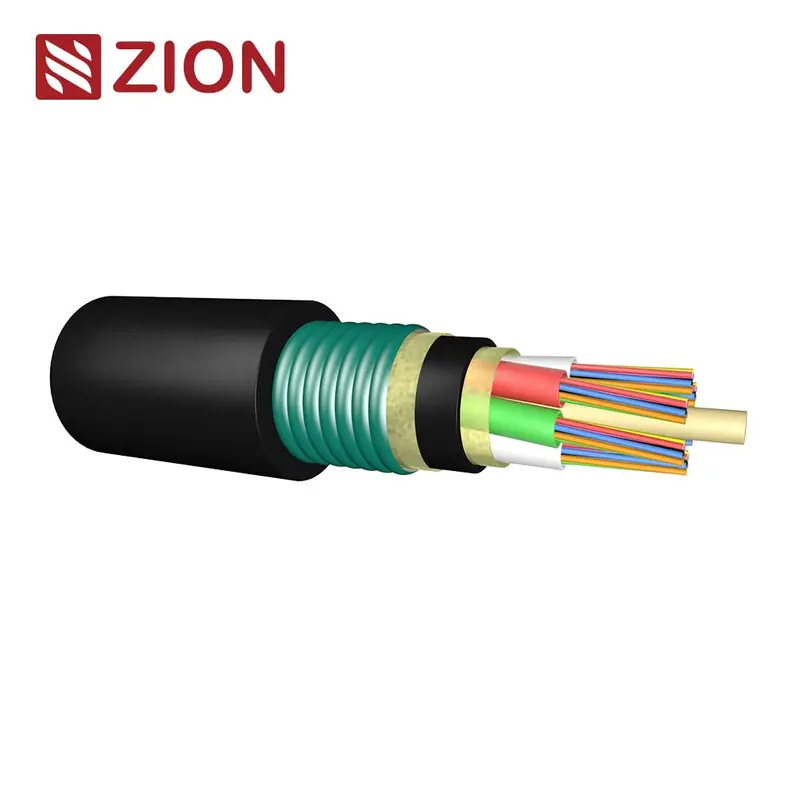

• ➊  НаруЖнаЯ оболоЧка

• ➋  СтальнаЯ гофрированнаЯ ламинированнаЯ лента

• ➌  ГидроизолЯциЯ сердеЧника

• ➍  Периферийный силовой элемент-стальнаЯ проволока

• ➎  ГидроизолЯциЯ сердеЧника

• ➏  Центральный силовой элемент

• ➐  ОптиЧеский модуль, заполненный гидрофобным гелем

• ➑  ОптиЧеское волокНо

■ Конструкция

• Оптический модуль – трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) со свободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.

• Оптический сердечник – повив оптических модулей вокруг центрального силового элемента (диэлектрического или металлического). Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).

• Броня из стальной гофрированной ленты.

• Внутренняя оболочка из полимерного материала (композиция полиэтилена).

  Наружная оболочка выполняется из композиции полиэтилена. При прокладке кабеля внутри помещений, оболочка может быть выполнена из композиций не распространяющих горение, в том числе безгалогеновых, с низким дымовыделением.
