Описание Продукта
ОКП-М На основе модульной конструкции
Оптический кабель типа ОКП-М, изготавливаемый по ТУ 3587-001-92193892-2011, (декларация о соответствии № Д-КБ-2895), предназначен для применения на единой сети электросвязи России для прокладки в грунтах, при пересечении рек и водных преград, в кабельной канализации, по мостам и эстакадам, а также в туннелях, коллекторах, зданиях.

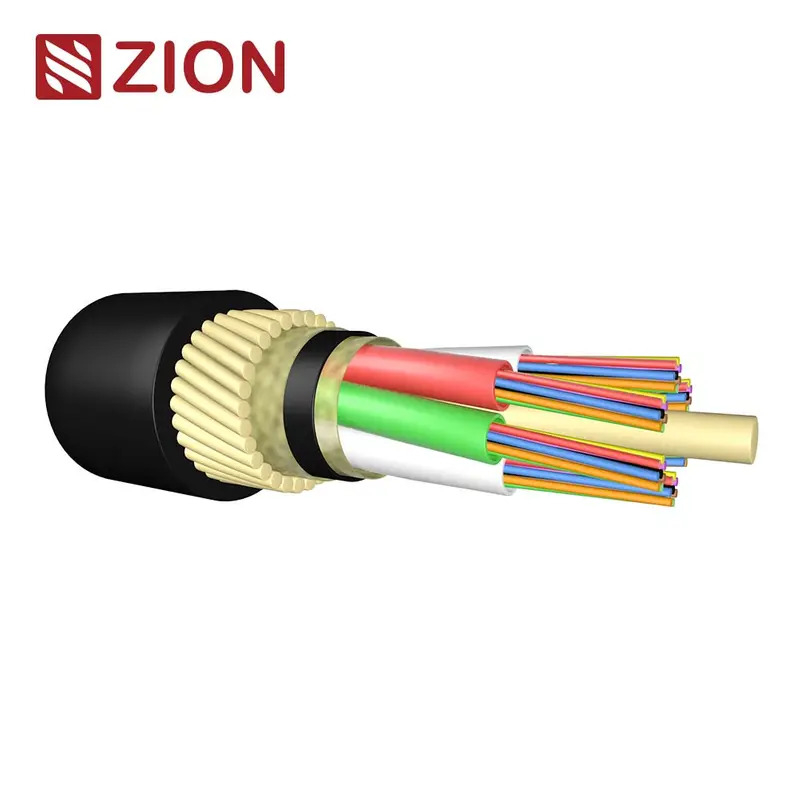

➊ НаруЖнаЯ оболоЧка
➋ БронЯ из дизлектримеских силовых элементов
➌ ГидроизолЯция бронирующего слоЯ
➍ ПромеЖутоЧная оболоЧка
➎ Центральный силовой элемент
➏ ГидроизолЯция сердеЧника
➐ ОптиЧеский модуль,заполненный гидрофобным гелем
➑ ОптиЧеское волокНо
Оптический модуль –трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) со свободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.
Оптический сердечник – повив оптических модулей вокруг центрального диэлектрического силового элемента. Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).
В качестве дополнительной гидроизоляции может применяться ламинированная алюминиевая лента.
Внутренняя оболочка из полимерного материала (композиция полиэтилена или лента ПЭТ).
Броня из одного или несколько повивов диэлектрических силовых элементов. Для препятствия проникновению воды свободное пространство между силовыми элементами заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).
Наружная оболочка выполняется из композиции полиэтилена. При прокладке кабеля внутри помещений оболочка может быть выполнена из композиций, не распространяющих горение, в том числе безгалогеновых, с низким дымовыделением.
