ОКБ-М модульный оптический кабель для подвески и канализации

ОКБ-М На основе модульной конструкции

■ Назначение

Оптический кабель типа ОКБ-М, изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-КБ-2692), предназначен для применения на единой сети электросвязи России для прокладки в грунтах, при пересечении рек и водных преград, в кабельной канализации, по мостам и эстакадам, а также в туннелях, коллекторах, зданиях.

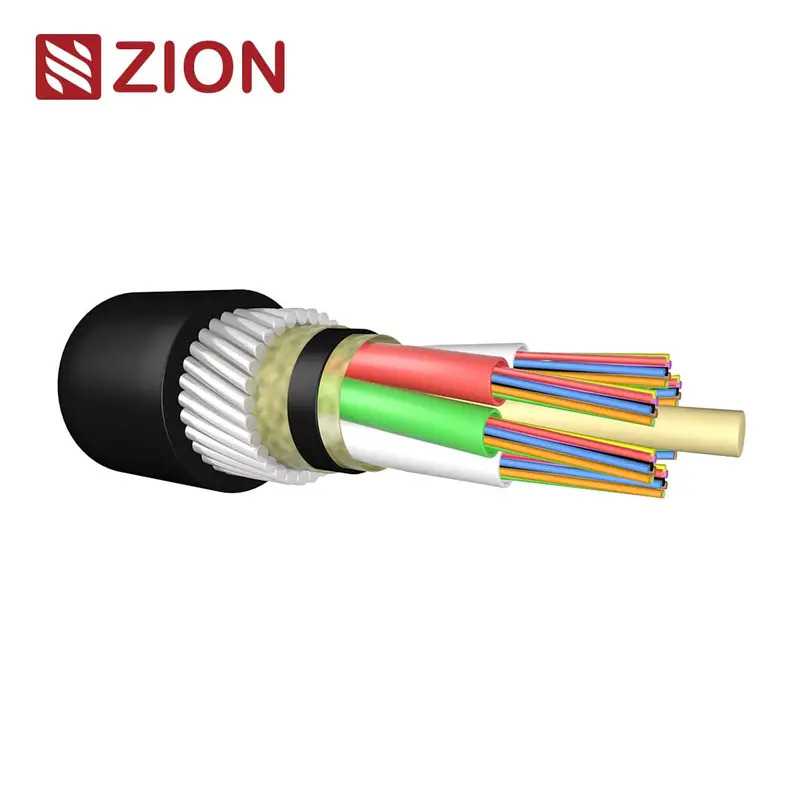

• ➊  НаруЖнаЯ оболоЧка

• ➋  БронЯ из проволоК

• ➌  Повив из арамидных или иных упроЧнЯющих нитей

• ➍  ГидроизолЯциЯ сердеЧника

• ➎  Центральный силовой элемент

• ➏  ОптиЧеский модуль,заполненный гидрофобным гелем

• ➐  ОптиЧеский модуль,заполненный гидрофобным гелем

• ➑  ОптиЧеское волокНо

■ Конструкция

• Оптический модуль – трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) сосвободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.

• Оптический сердечник – повив оптических модулей вокруг центрального силового элемента (диэлектрического или металлического). Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).

• В качестве дополнительной гидроизоляции может применяться ламинированная алюминиевая лента.

• Внутренняя оболочка из полимерного материала (композиция полиэтилена или лента ПЭТ).

• Броня из одного или несколько повивов стальных проволок с антикоррозийным покрытием (как правило – цинк). Для препятствия проникновению воды свободное пространство между проволоками заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).

• Наружная оболочка выполняется из композиции полиэтилена. При прокладке кабеля внутри помещений оболочка может быть выполнена из композиций, не распространяющих горение, в том числе безгалогеновых, с низким дымовыделением.

■ Основные характеристики
