Как правило, цена оптоволоконного кабеля колеблется от 30 до 1000 долларов США в зависимости от типа и количества волокон: G657A1/G657A2/G652D/OM2/OM3/OM4/OM5, материала оболочки ПВХ/ЛСЖ/ПЭ, длины и конструктивного исполнения. и другие факторы влияют на цену ответвительных кабелей.

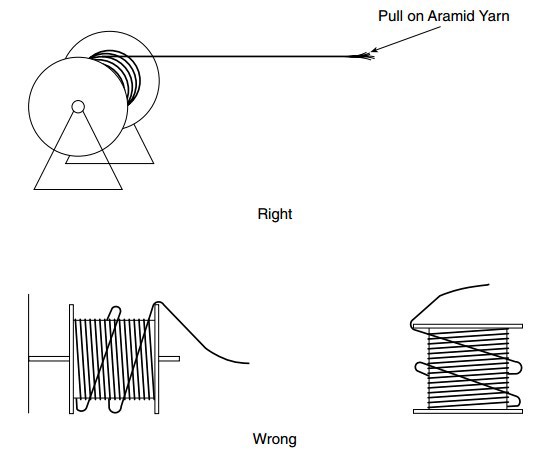

Волоконно-оптические кабели часто классифицируются как хрупкие, как и стекло.Конечно, стекловолокно.Стеклянные волокна в оптоволоконных кабелях хрупкие, и хотя оптоволоконные кабели предназначены для защиты волокон, они более подвержены повреждениям, чем медные провода.Наиболее распространенным повреждением является обрыв волокна, который трудно обнаружить.Однако волокна также могут порваться из-за чрезмерного натяжения во время натяжения или разрыва.
• Готовые оптоволоконные кабели могут повредить разъемы, если во время установки будет применено чрезмерное натяжение.Это может произойти, когда длинные волоконно-оптические кабели проходят через узкие кабелепроводы или воздуховоды или когда волоконно-оптические кабели застревают.
• Волоконно-оптический кабель был перерезан или сломан во время работы, и для повторного подключения его необходимо было повторно срастить.
3. Как узнать, поврежден ли мой оптоволоконный кабель?
Если вы видите много красных индикаторов, разъем неисправен и его следует заменить.Разъем хороший, если смотреть на другой конец и видеть только свет от волокна.Нехорошо, если весь наконечник светится.Рефлектометр может определить, поврежден ли разъем, если кабель достаточно длинный.
Радиус изгиба оптоволоконного кабеля имеет решающее значение для монтажа.Факторы, влияющие на минимальный радиус оптоволоконного кабеля, включают толщину внешней оболочки, пластичность материала и диаметр жилы.
Чтобы защитить целостность и производительность кабеля, мы не можем сгибать его за пределы допустимого радиуса.Как правило, если радиус изгиба вызывает беспокойство, рекомендуется использовать нечувствительное к изгибу волокно.
позволяет легко управлять кабелем и снижает потери сигнала и повреждения кабеля при его изгибе или скручивании.Ниже приведена таблица радиусов изгиба.
Тип оптоволоконного кабеля | Минимальный радиус изгиба |
G652D | 30мм |
G657A1 | 10мм |
G657A2 | 7,5 мм |
Б3 | 5,0 мм |
5,Как к проверить оптоволоконный кабель?
Отправить световой сигнал в кабель.При этом внимательно смотрите на другой конец кабеля.Если в жиле обнаружен свет, это означает, что волокно не повреждено, и ваш кабель пригоден для использования.
Около 30 лет для правильно проложенных оптоволоконных кабелей вероятность выхода из строя в такие сроки составляет примерно 1 к 100 000.
Для сравнения, вероятность того, что вмешательство человека (например, копание) повредит волокно, составляет примерно 1 из 1000 за то же время.Поэтому при приемлемых условиях качественное волокно с хорошей технологией и тщательной прокладкой должно быть очень надежным — до тех пор, пока оно не будет нарушено.
Когда температура падает ниже нуля и вода замерзает, вокруг волокон образуется лед, из-за чего волокна деформируются и изгибаются.Затем это уменьшает сигнал через волокно, по крайней мере, уменьшая пропускную способность, но, скорее всего, полностью прекращая передачу данных.
• Обрыв волокна из-за физического напряжения или чрезмерного изгиба
• Недостаточная мощность передачи
• Чрезмерная потеря сигнала из-за большой длины кабеля.
• Загрязненные разъемы могут вызвать чрезмерную потерю сигнала.
• Чрезмерная потеря сигнала из-за неисправности разъема или разъема
• Чрезмерная потеря сигнала из-за разъемов или слишком большого количества разъемов
• Неправильное подключение волокна к коммутационной панели или сплайс-лотку.
• Затухание в кабеле может быть слишком высоким из-за некачественных разъемов или слишком большого количества разъемов.
• Пыль, отпечатки пальцев, царапины и влага могут загрязнить разъемы.
• Низкая мощность передатчика.
• Плохие соединения в коммутационном шкафу.
Глубина кабеля: Глубина, на которую можно прокладывать подземные кабели, будет варьироваться в зависимости от местных условий, таких как «линии промерзания» (глубина, на которую земля промерзает каждый год).Рекомендуется прокладывать оптоволоконные кабели на глубину не менее 30 дюймов (77 см).
Лучший способ определить местонахождение оптоволоконного кабеля — вставить кабельную опору в кабелепровод, а затем использовать устройство обнаружения электромагнитных помех для подключения непосредственно к кабельной опоре и отслеживания сигнала, что, если все сделано правильно, может обеспечить очень точное местоположение.
Как мы все знаем, стоимость повреждения оптоволоконных кабелей под напряжением высока.Обычно они несут изрядную нагрузку связи.Крайне важно найти их точное местоположение.К сожалению, их сложно обнаружить с помощью наземного сканирования.Они не металлические и не могут использовать сталь с кабельным локатором.Хорошая новость заключается в том, что они обычно связаны вместе и могут иметь внешние слои.Иногда их легче обнаружить с помощью георадарного сканирования, кабельных локаторов или даже металлодетекторов.
Буферные трубки используются в оптоволоконных кабелях для защиты волокон от помех сигнала и факторов окружающей среды, поскольку они обычно используются на открытом воздухе.Буферные трубки также блокируют воду, что особенно важно для приложений 5G, поскольку они используются на открытом воздухе и часто подвергаются воздействию дождя и снега.Если вода попадет в кабель и замерзнет, она может расшириться внутри кабеля и повредить волокно.
Существует два метода сращивания: механический или плавление.Оба способа обеспечивают гораздо меньшие вносимые потери, чем оптоволоконные соединители.
Механическое сращивание
Механическое сращивание оптического кабеля — это альтернативный метод, не требующий сварочного аппарата.
Механические соединения — это соединения двух или более оптических волокон, которые выравнивают и размещают компоненты, поддерживающие выравнивание волокон, с помощью жидкости для согласования преломления.
При механическом сращивании используется незначительное механическое сращивание примерно 6 см в длину и около 1 см в диаметре для постоянного соединения двух волокон.Это точно выравнивает два оголенных волокна, а затем механически закрепляет их.
Защелкивающиеся крышки, клейкие крышки или и то, и другое используются для постоянной фиксации соединения.
Волокна не соединены постоянно, а соединены вместе, так что свет может проходить от одного к другому.(вносимые потери <0,5 дБ)
Потери в соединении обычно составляют 0,3 дБ.Но механическое соединение волокон дает более высокие отражения, чем методы сварки плавлением.
Механический соединитель оптического кабеля имеет небольшие размеры, прост в использовании и удобен для быстрого ремонта или стационарной установки.У них есть постоянные и повторно вводимые типы.
Механические сращивания оптического кабеля доступны для одномодового или многомодового волокна.
Сращивание плавлением
Сращивание сваркой дороже, чем механическое, но служит дольше.Метод сварки плавлением соединяет жилы с меньшим затуханием.(вносимые потери <0,1 дБ)
Во время процесса сварки используется специальный сварочный аппарат для точного выравнивания концов двух волокон, а затем концы стекла «сплавляются» или «свариваются» вместе с помощью электрической дуги или тепла.
Это создает прозрачное, неотражающее и непрерывное соединение между волокнами, обеспечивая оптическую передачу с низкими потерями.(типичные потери: 0,1 дБ)
Сварочный аппарат выполняет сварку оптического волокна в два этапа.
1. Точное выравнивание двух волокон
2. Создайте небольшую дугу, чтобы расплавить волокна и сварить их вместе.
В дополнение к обычно более низким потерям на стыке, составляющим 0,1 дБ, преимущества соединения включают меньшее количество обратных отражений.
Типичные вносимые потери для одномодовых механических соединителей находятся в диапазоне от 0,05 до 0,2 дБ.Сращивание волокон является одним из наиболее широко используемых постоянных методов соединения оптических волокон.
Волоконно-оптические кабели можно разделить на внутренние и наружные в зависимости от условий использования.
Внутренний оптический кабель представляет собой вид оптического кабеля, образованного оптическим волокном (оптическим носителем передачи) с помощью определенного процесса.В основном он состоит из оптических волокон (стеклянных нитей толщиной с волос), пластиковых защитных оболочек и пластиковых оболочек.
В оптическом кабеле нет золота, серебра, меди или алюминия, и он, как правило, не имеет ценности для вторичной переработки.
Внутренний оптический кабель - это своего рода линия связи, которая определенным образом образована определенным количеством оптических волокон, а некоторые из них обернуты оболочкой или внешней оболочкой для реализации оптической передачи сигнала.
Внутренние оптоволоконные кабели имеют низкую прочность на растяжение и плохую защиту, но более портативны и экономичны.Внутренние оптические кабели в основном используются для прокладки проводных соединений между сетевым оборудованием.
Внутренние оптические кабели имеют низкую прочность на растяжение и более плохой защитный слой, но они относительно легкие и более экономичные.Внутренний оптический кабель в основном подходит для горизонтальной проводки и магистральных подсистем.Наружные оптические кабели имеют более высокую прочность на растяжение и более толстый защитный слой и обычно имеют броню.Наружные оптические кабели в основном используются в сложных подсистемах зданий и могут использоваться в таких случаях, как захоронение на открытом воздухе, прокладка трубопроводов, надземная и подводная прокладка и другие мероприятия.
Наружные оптические кабели — это оптические кабели для наружного использования.Сравнение внутреннего оптического кабеля.Наружные оптические кабели представляют собой линии связи, используемые для передачи оптических сигналов.
Определенное количество оптических волокон образует сердечник кабеля определенным образом, с внутренней оболочкой и внешней оболочкой.
В основном он состоит из оптических волокон (стеклянных нитей толщиной с волос), пластиковых защитных оболочек и пластиковых оболочек.В оптическом кабеле нет золота, серебра, меди или алюминия, и он, как правило, не имеет ценности для вторичной переработки.Наружные оптические кабели имеют более высокую прочность на разрыв и более толстые защитные слои и обычно армированы (то есть покрыты металлической оболочкой).Наружные оптоволоконные кабели в основном используются для соединения между зданиями и удаленными сетями.
