1.1 Что такое система безопасности?
Система безопасности и защиты (SPS) — это электронная система или сеть, в которой используются продукты предотвращения безопасности и другие сопутствующие продукты.Некоторые люди называют это системой предотвращения убытков, предотвращение убытков — задача индустрии безопасности.
Система примерно состоит из системы сигнализации, системы мониторинга, системы патрулирования, контроля посещаемости и доступа, системы вещания, системы внутренней связи здания, системы мониторинга энергоснабжения, системы управления парковкой.

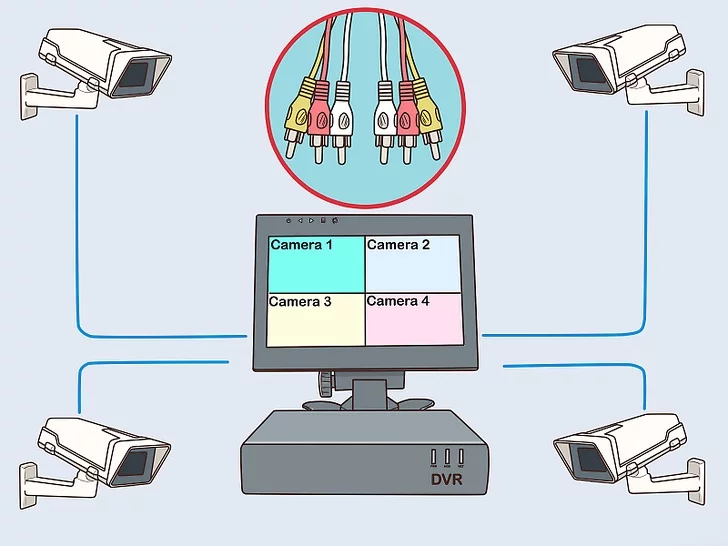

1.2Что такое система видеонаблюдения?
Система мониторинга CCTV CCTV (замкнутая телевизионная система) Использование оптического волокна, коаксиального кабеля и микроволн для замкнутой передачи телевизионного сигнала и от камеры к дисплею изображения представляет собой независимую и законченную телевизионную систему.Он может создавать изображения в реальном времени, достоверно отражать наблюдаемый объект и не только значительно увеличивать расстояние наблюдения человеческого глаза, но и расширять функции человеческого глаза.Он может заменить искусственный мониторинг в суровых условиях на долгое время, чтобы люди могли видеть все реальные ситуации наблюдаемой сцены и записываться через видео.Система видеонаблюдения является частью системы безопасности, и здесь мы обсуждаем применение оптического кабеля, коаксиального кабеля и витой проволоки в системе видеонаблюдения.
2. Применение оптоволокна, коаксиала и витой проволоки в системе видеонаблюдения, преимущества и недостатки каждого из них.

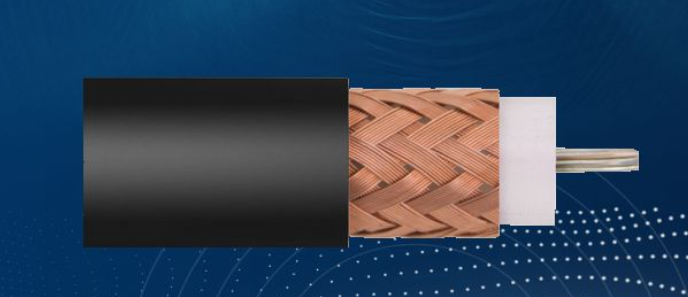

2.1 Внедрение коаксиального кабеля и его применение в видеонаблюдении.
Коаксиальный кабель представляет собой вид провода, и линия передачи сигналов обычно состоит из четырех слоев материала: самый внутренний - это проводящий медный провод, снаружи проводника - один слой диэлектрического изолятора из пластика, снаружи слоя изолятора - слой. тонкий слой токопроводящей сетки (как правило, из меди или сплава), а затем внешний слой изоляционного материала в качестве защитного покрытия.
Достоинства: хорошая помехоустойчивость, стабильная передача данных, низкая цена.
Недостатки:
A: Затухание сигнала сильное.Для обеспечения качества изображения длина передачи ограничена.При передаче сигнала по коаксиальному кабелю его затухание связано с расстоянием передачи и частотой самого знака.Вообще говоря, чем выше частота сигнала, тем больше затухание.Полоса пропускания видеосигнала огромна, достигает 6 МГц, а цветовая часть изображения модулируется в верхней части частоты.Таким образом, во время передачи по коаксиальному кабелю ослабляется не только общая амплитуда видеосигнала, но и значительно ослабляется затухание каждой частотной составляющей, особенно цветовой части, что является наиболее серьезным.Поэтому коаксиальный кабель подходит только для близкой передачи сигнала изображения.Когда расстояние передачи превышает 200 метров, качество изображения значительно ухудшается, особенно если цвета становятся тусклыми и искаженными.В реальном проекте коаксиальный усилитель используется для усиления видеосигнала для увеличения дальности передачи.Он может компенсировать различные частотные компоненты в различных размерах, чтобы сбалансировать и сделать выходной видеосигнал, принимаемый приемником, максимально точным.Однако коаксиальные усилители не могут быть установлены без ограничений.Как правило, в системе «точка-точка» их можно установить не более двух-трех;в противном случае качество передачи видео не может быть гарантировано, и его нелегко настроить.Поэтому при использовании коаксиального кабеля в системе мониторинга дальность передачи обычно ограничивается примерно 400 или 500 метрами, чтобы обеспечить хорошее качество изображения.Сам коаксиальный кабель сильно зависит от изменения климата, и климат влияет на качество изображения.
C. Толстый коаксиальный кабель, который неудобно прокладывать при интенсивном мониторинге;
D. Коаксиальный кабель обычно может передавать только видеосигналы.Если системе необходимо одновременно передавать управляющие данные, аудио и другие сигналы, ей требуется дополнительная проводка;
E. Коаксиальный кабель имеет ограниченную защиту от помех.， и не может применяться в среде с сильными помехами;
F. Недостатком коаксиальных усилителей является сложность настройки.

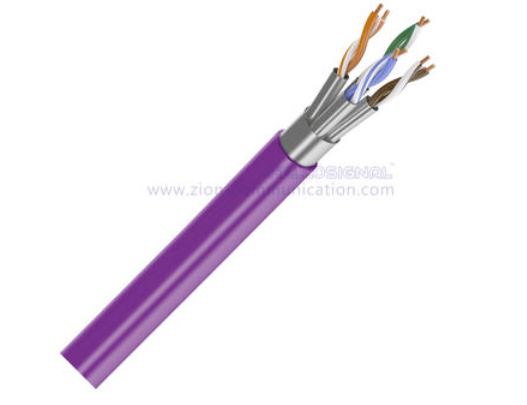

2.2 Внедрение витой пары и ее применение в видеонаблюдении
Существует 3 типа линий, которые широко используются: CAT5 и CAT5E/CAT6 и CAT6E/CAT7.Первый имеет тонкий диаметр линии, а второй толще.
A. CAT5: Этот тип кабеля увеличивает плотность плетения и покрывается высококачественным изоляционным материалом со скоростью передачи 100 МГц, используемой для передачи голоса и максимальной скоростью передачи 100 Мбит/с, в основном для сетей 100BASE-T и 10BASE-T. .Это наиболее часто используемый кабель Ethernet.
B.CAT5E: класс super 5 имеет небольшое затухание, меньшие перекрестные помехи, более высокий коэффициент затухания и перекрестных помех (ACR) и отношение сигнал/шум (структурные обратные потери), а также небольшую разницу во времени задержки.Производительность значительно улучшена.Максимальная скорость передачи 5 линий суперкласса составляет 250 Мбит/с.
C. CAT6: частота передачи этого типа кабеля составляет 1 МГц ~ 250 МГц, а общий коэффициент перекрестных помех затухания (PS-ACR) шести типов проводной системы на частоте 200 МГц должен иметь большой запас, что обеспечивает 2-кратную пропускную способность больше, чем CAT5E.Существенное различие между CAT6 и CAT5E заключается в том, что улучшены характеристики перекрестных помех и потери эха.Для нового поколения полнодуплексных высокоскоростных сетевых приложений очень важны отличные характеристики потери эха.Модель основного звена исключена в CAT6.Стандарт проводки использует топологию в форме звезды.Требуемое расстояние проводки: длина постоянной линии не должна превышать 90 м, а длина канала не должна превышать 100 м.
D. CAT6E: Super Six Line — это улучшенная версия Six Lines, которая также представляет собой неэкранированную витую пару, указанную в стандартах ANSI/EIA/TIA-568B.2 и ISO 6/E, в основном используется в гигабитных сетях.С точки зрения частоты передачи, как и у шести типов линий, она также составляет 200~250 МГц, а максимальная скорость передачи также может достигать 1000 Мбит/с, но при этом значительно улучшаются перекрестные помехи, затухание и отношение сигнал/шум. .
E. CAT7: эта линия является новейшей линией витой пары в стандарте класса ISO 7 / класса F, в основном предназначенной для адаптации к применению и развитию технологии десятигигабитного Ethernet.Но это уже не неэкранированная витая пара, а экранированная, чтобы она могла передавать не менее 500 МГц, более чем в два раза больше шести и супер шести линий, со скоростью передачи до 10 Гбит/с.
Использование витых пар имеет долгую историю, и телефонная передача использует их.Во многих промышленных системах управления, в местах со значительными помехами и при передаче на большие расстояния используются витые пары.Сегодня наша широко используемая локальная сеть также использует витую пару.Витая пара широко используется, потому что она имеет много преимуществ, таких как сильная способность защиты от помех, большое расстояние передачи, простота подключения и низкая цена.Из-за значительного затухания сигнала при большом расстоянии передачи частота знаков не может быть слишком высокой, в то время как в высокоскоростных сигналах, таких как Ethernet, существует ограничение для витых пар до 100 м.
Когда полоса пропускания достигает 6 МГц, при прямой передаче по витой паре затухание видеосигналов будет отличным.Для передачи на большие расстояния по витой паре， сигналы должны быть усилены и компенсированы видеосигналами.Оборудование для передачи видео по витой паре выполняет эту функцию.С парой дополнительных видеотрансиверов по витой паре изображение может передаваться на расстояние от 1 до 2 км.Витая пара и оборудование для передачи видео по витой паре очень дешевы.Это не только не увеличило стоимость системы, но и значительно уменьшило стоимость при увеличении расстояния по сравнению с коаксиальным кабелем.Поэтому система мониторинга с передачей по витой паре более выгодна, чем по коаксиальному кабелю.

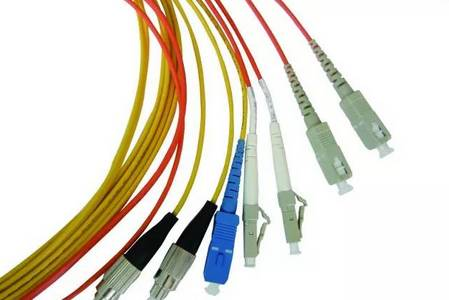

1.3 Внедрение и применение оптического волокна в видеонаблюдении
Оптическое волокно (волоконно-оптический кабель) передает сигналы посредством светового импульса, поэтому материал также в основном состоит из стекла или плексигласа.Он состоит из сердцевины волокна, оболочки и защитного рукава.
Структура волокна аналогична коаксиальному кабелю, центральное оптическое волокно изготовлено из стекла или прозрачного пластика, окруженного защитными материалами.При необходимости его можно объединить в один кабель.В соответствии с различными режимами возникновения оптического сигнала оптическое волокно можно разделить на одномодовое оптическое волокно и многомодовое оптическое волокно.
«Плесень» — это луч света, который входит в оптическое волокно под определенным углом).Многомодовое волокно обычно используется для сетевых подключений в пределах одного офисного здания или на относительно близких территориях.Одномодовое оптоволокно обеспечивает более высокое качество передачи данных и большую дальность передачи и часто используется для соединения между офисными зданиями или более географически рассредоточенными сетями.Предположим, вы используете оптическое волокно и кабель в качестве сетевой среды передачи.В этом случае вам также необходимо добавить приемопередатчики оптических терминалов и другое оборудование, чтобы стоимость все больше и меньше использовалась в типичных приложениях.

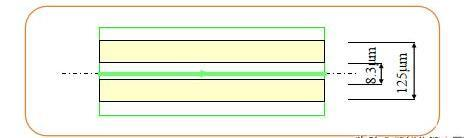

одномодовое оптическое волокно

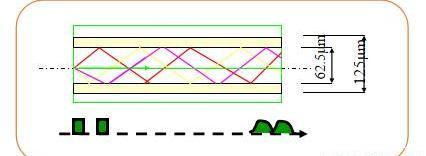

многомодовое оптическое волокно
Наиболее важной характеристикой оптического волокна является то, что передача является световым сигналом, поэтому на него не влияют внешние электромагнитные помехи.Скорость затухания сигнала медленная, поэтому расстояние передачи сигнала намного больше, чем указанная выше передача электрического сигнала, и особенно подходит для электромагнитной среды в суровых условиях.Благодаря характеристикам оптического отражения несколько сигналов могут передаваться одновременно.Таким образом, скорость передачи по оптическому волокну может быть очень высокой.В настоящее время оптоволоконная сеть 1 Гбит/с 1000 Мбит/с стала основной высокоскоростной сетью.Теоретически оптоволоконная сеть может достигать максимальной скорости 50 000 Гбит/с и 50 Тбит/с.Однако использование оптоволокна в качестве сетевой среды передачи требует определенных профессиональных знаний, оптического приемопередатчика и другого специального оборудования, поэтому стоимость высока.
3. Кто больше всего выигрывает от оптоволоконных и коаксиальных кабелей?
В видеонаблюдении высокой четкости существует два разных метода мониторинга: IP HD и SDI HD;при передаче SDI HD большинством средств передачи является оптоволоконный кабель.Для системы видеонаблюдения высокой четкости как архитектура IP-сети, так и традиционная архитектура передачи по аналоговому волокну являются важными направлениями будущего развития, особенно для классической архитектуры передачи по аналоговому волокну пользователям и инженерам не нужно адаптироваться к IP-архитектуре.
И оптоволоконный кабель, и коаксиальный кабель относятся к сетевому кабелю.Хотя оба они могут использоваться в области мониторинга, между ними есть очевидные различия.Во-первых, внешний вид коаксиального кабеля толще оптоволоконного.По своей структуре коаксиальный кабель состоит из слоев изоляционных материалов, которые обертывают центральную медную жилу;оптическое волокно состоит из очень похожего на волос стекловолокна, обернутого изоляционной оболочкой.
Во-вторых, скорость передачи данных, помехоустойчивость и цена оптического волокна и коаксиального кабеля также различаются.На большинстве внутренних или гражданских рынков более широко используется коаксиальный кабель, что связано с преимуществом низкой цены коаксиального кабеля.При передаче данных используйте изображение общего стандартного разрешения.Например, коаксиальный кабель также отвечает требованиям передачи данных по стабильности и размеру.
3.1 Оптическое волокно и коаксиальный кабель стоят на одной стартовой линии
Опять же, для разработки системы видеонаблюдения HD изображение 1080p занимает большую полосу пропускания, поэтому в определенных областях передача по оптоволокну немного лучше;оптическое волокно зависит от визуальной информации, сильной защиты от помех и хорошей конфиденциальности;некоторые люди говорят, что на коаксиальный кабель влияет пропускная способность, изображение 1080p занимает большую полосу пропускания, при текущем потоке данных трудно добиться высококачественной передачи изображения.
3.2 Разные материалы имеют разную инженерную разводку
Передача изображений и данных также упоминалась выше, так что же произойдет с практическими приложениями?Сегодня мониторинг продается не просто как оборудование, а как инженерные системы.С какими проблемами вы сталкиваетесь при сетевой разводке?
Оптическое волокно — хрупкий объект инженерной проводки, требующий особого внимания.Специально для мест поворота под углом, оптоволоконный кабель не может быть сложен в мертвый угол, и тонкое оптическое волокно будет сломано, не сможет обеспечить передачу;коаксиальный кабель является наиболее распространенным бытовым сетевым кабелем в системе мониторинга с соединением BNC, не требует особого ухода, использование очень случайное.
3.3 Стоимость сильно различается в областях применения
Давайте посмотрим на разницу в области их применения.Из-за разной стоимости двух кабелей область их применения различна.Стоимость коаксиального кабеля относительно невелика и подходит для систем мониторинга домашней сети;стоимость оптического волокна высока и больше используется для безопасного города и других проектов.В частности, развитие видеонаблюдения HD стало ситуацией в реальном времени, но в текущей ситуации на рынке оба могут применяться в системе мониторинга HD;эффект изображения также зависит от системы хранения и оборудования для отображения, поэтому полоса пропускания - не единственный стандарт, определяющий качество изображения «HD».
3.4 Развитие диверсифицированного рынка мониторинга
Оборудование для мониторинга из-за различных сред передачи будет формировать разные системы мониторинга.Он также будет отличаться для других устройств в дизайне.Эти две различные среды передачи приводят к диверсификации систем мониторинга.
Система мониторинга IP-сети на основе коаксиального кабеля представляет собой открытую платформу мониторинга.Камера сетевого мониторинга соответствует IP-адресу, ее безопасность вызывает беспокойство, но для периферийного оборудования NVR, сетевых видеосерверов и других продуктов являются производными от IP-сетевого мониторинга, который является будущим направлением развития сетевого HD-мониторинга.
Традиционная система мониторинга сети моделирования, основанная на оптоволоконном кабеле, представляет собой относительно закрытую среду мониторинга цепи, особенно использование скорости передачи оптического волокна и выдающихся характеристик данных, в то время как рынок мониторинга моделирования времени почти мертв, тяните его назад на грани смерти, особенно для продуктов HD-SDI: камера HD-SDI HD, оптическое оконечное оборудование HD-SDI, с передачей по оптоволоконному кабелю, вы можете наслаждаться высоким качеством изображения 1080p.
Комментарии:
Две разные среды передачи позволяют нам увидеть диверсифицированное направление развития системы видеонаблюдения, будь то развитый мониторинг IP-сети или традиционная система мониторинга замкнутого цикла CCTV.В этот критический период соединения прошлого и будущего мониторинг и передача обеспечивают больше возможностей для развития рынка безопасности.
Оптоволоконная передача стимулирует развитие рынка высококачественного мониторинга и является наиболее важной резервной силой продуктов мониторинга SDI;передача по коаксиальному кабелю стимулирует рынок мониторинга Ethernet, делает область видеонаблюдения ближе к гражданской жизни, является лучшим защитником продуктов питания, одежды, жилья и транспорта людей.От строительства безопасного города до семейного мониторинга, разностороннее развитие рынка мониторинга является гордостью всей отрасли.Перед лицом будущих возможностей развития рынка они стоят на одной стартовой линии, кто выиграет, а кто проиграет?Вы можете решить?
