Волоконно-оптические соединители представляют собой критически важную часть инфраструктуры для телекоммуникаций, процессов передачи данных, точного измерительного оборудования и лазеров, а также для других приложений.Наконечники являются важным компонентом волоконно-оптических соединителей, что делает возможным точное выравнивание волокон.
Волоконно-оптические соединители используют свет для передачи информации.Безопасные и точные соединения между волокнами необходимы для качественной и надежной передачи.Наконечники делают эти соединения возможными, гарантируя правильное выравнивание волокон и отсутствие разрыва соединения в результате толчков, ударов или других помех.
В оптоволоконных соединениях пользователи должны беспокоиться о двух критических факторах: вносимых потерях и потерях на отражение.Вносимые потери относятся к потере мощности сигнала из-за способа соединения волокон.Потери на отражение или обратные потери относятся к потере мощности сигнала в результате отражения части сигнала обратно к его источнику.
При выборе волоконно-оптических соединителей пользователи должны учитывать допустимые вносимые и отражательные потери и какой соединитель будет наиболее эффективно и дешево удерживать их в этом диапазоне.
В волоконно-оптических соединителях соединяемый конец волокна заключен в наконечник диаметром 2,5 мм, обычно изготовленный из керамики, металла или композитного материала.Наконечники разъемов отполированы для создания закругленной поверхности.Эта гладкая поверхность позволяет соединяемым волокнам соприкасаться только сердцевиной, создавая более качественное соединение.
От того, как отполирован разъем, зависит его качество.Производители часто предлагают несколько степеней полировки разъемов.Чем выше степень полировки, тем меньше вносимые потери и меньше обратное отражение будет у оптоволоконного соединения.
В целом существует четыре типа полировки наконечников, в том числе:
Волоконный соединитель ПК относится к соединителю, который отполирован в стиле физического контакта.Это наиболее распространенный тип полировки, используемый в многомодовых волокнах OM1 и OM2.Волоконный соединитель ПК был создан для преодоления воздушного зазора между двумя поверхностями из-за небольших дефектов исходного плоского волоконно-оптического соединителя.В конструкции волоконно-оптического коннектора для ПК имеется слегка цилиндрическая коническая головка с целью устранения воздушного зазора, так что типичные обратные потери в одномодовых приложениях составляют около -40 дБ, что выше, чем обратные потери исходного стиля плоской полировки (- 14 дБ или примерно 4%).До сих пор этот стиль полировки устарел, и возникла эволюция - стиль полировки UPC.

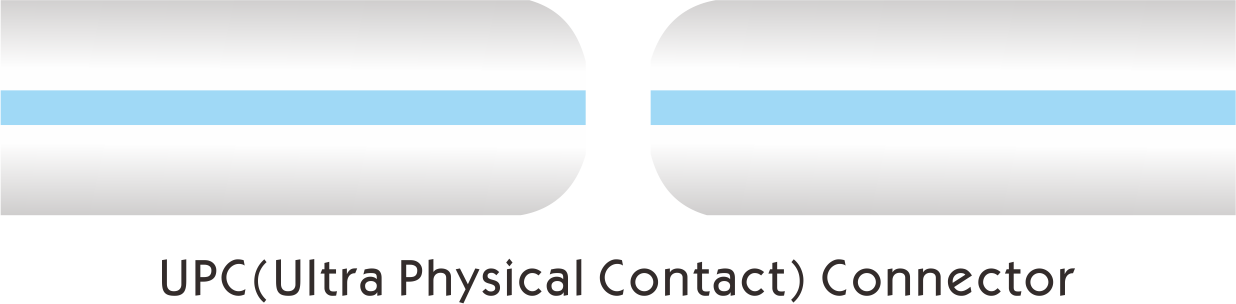

UPC — это аббревиатура от Ultra Physical Contact.Это усовершенствование оптоволоконного коннектора для ПК с улучшенной обработкой поверхности после расширенной полировки, а обратные потери лучше, чем у структуры из ПК, почти на -50 дБ или выше.Хотя он имеет относительно меньшее обратное отражение по сравнению с разъемом для ПК, он недостаточно надежен.Обратите внимание, что повторные подключения и отключения приведут к ухудшению качества поверхности и конечной производительности.

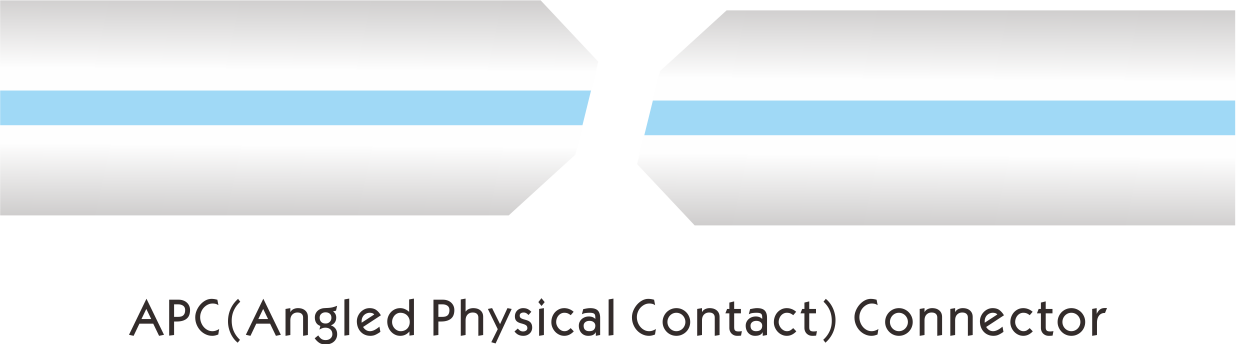

В погоне за отражением в нижней части спины были разработаны оптоволоконные соединители APC.APC относится к Angled Physical Connect, радиус торца наконечника которого отполирован под углом 8°, что в результате минимизирует обратное отражение.После добавления углового торца отраженный свет будет просачиваться в оболочку, а не оставаться в сердцевине волокна.Следует отметить, что разъемы APC следует соединять только с другими разъемами с угловой полировкой, а не с полированными разъемами без угла, иначе это приведет к очень высоким вносимым потерям.Оптические возвратные потери разъемов APC составляют -60 дБ или выше, что лучше, чем у других типов разъемов.
Основное отличие внешнего вида заключается в торце волокна.Разъемы ПК и разъемы UPC отполированы без угла, хотя торец UPC имеет небольшую кривизну.Вместо этого разъем APC имеет торцевую поверхность под углом 8°.
Еще одно очевидное отличие — цвет.По цвету корпуса разъема видно, какой тип полировки имеет разъем.В качестве примера возьмем одномодовый оптоволоконный патч-кабель FS LC APC, разъемы на обоих концах которого окрашены в зеленый цвет.В то время как для одномодового оптоволоконного соединительного кабеля LC UPC разъемы обычно имеют синий цвет.Это также простой способ отличить эти разъемы друг от друга.
Что означает эта разница с точки зрения производительности?С разъемами UPC любой отраженный свет отражается прямо к источнику света.Наклонный торец разъема APC заставляет отраженный свет отражаться под углом в оболочку, а не прямо назад к источнику.Это приводит к некоторым различиям в обратных потерях, которые представляют собой измерение отраженного света, выражаемое в виде отрицательного значения в децибелах (чем выше значение, тем лучше).Отраслевые стандарты рекомендуют, чтобы обратные потери разъема UPC составляли -50 дБ или больше, а обратные потери разъема APC - -60 дБ или больше.
Поскольку некоторые приложения более чувствительны к обратным потерям, разъемы APC предпочтительнее в этих областях, например, в более высоком диапазоне длин волн, таком как те, которые используются для радиочастотных видеосигналов, особенно в приложениях FTTx, и для таких приложений, как пассивные оптические сети и другие системы WDM, использующие высокие длины волны через одномодовое волокно.
Для тех приложений, где обратным потерям не уделяется много внимания, в игру вступают UPC или PC.Разъемы ПК обычно используются в оборудовании операторов связи, а разъемы UPC популярны в цифровом телевидении, телефонии и системах передачи данных.
Следует отметить, что разъемы APC и UPC не могут и не должны совмещаться.Стыковка не только приводит к снижению производительности из-за того, что жилы оптоволокна не соприкасаются, но и может разрушить оба разъема.Последнее, что вы хотите сделать, это привести к необратимому повреждению передатчика, особенно с более дорогим одномодовым оборудованием.
Еще один важный момент: потери в кабеле обычно являются наименьшим фактором затухания в системе.Самые большие потери приходятся на разъем.Соединители с более высокими характеристиками обеспечивают более значительную, измеримую и постоянную экономию в децибелах.

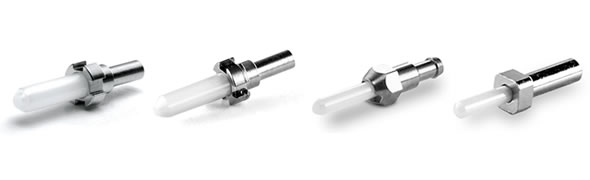

Волоконно-оптические наконечники обычно изготавливаются из керамики, металла или композитных материалов.Каждый материал имеет свои преимущества и недостатки.Наконечники, как правило, являются наиболее дорогостоящим компонентом оптоволоконного адаптера, на который часто приходится около 80 процентов его полной стоимости.
Производителям обычно легче точно формовать и выравнивать по волокну керамические наконечники, что делает их лучше всего подходящими для одномодовых кабельных соединений.Поскольку производители могут обеспечить более плотную посадку, эти наконечники обеспечивают гораздо меньшие оптические потери, чем наконечники, изготовленные из других материалов.Керамические наконечники используются для наиболее важных сетевых соединений, таких как сети с высоким уровнем безопасности или соединения в коммутационных шкафах.
Наконечники из металла, например, из бронзы, более долговечны, чем керамические, но они часто не обеспечивают такой же уровень точности выравнивания, как их керамические собратья.Просверлить точное отверстие в металлической втулке наконечника может быть сложно, что может привести к менее точному выравниванию волокна.Использование центрирования, украшенного часовыми камнями, улучшает выравнивание, но в целом металлические наконечники лучше подходят для многомодовых оптоволоконных приложений, где абсолютное выравнивание не имеет решающего значения.
Композитные наконечники служат отличным компромиссным материалом.Менее дорогие, чем керамические наконечники, эти наконечники также обеспечивают более высокий уровень точности, чем металлические наконечники.

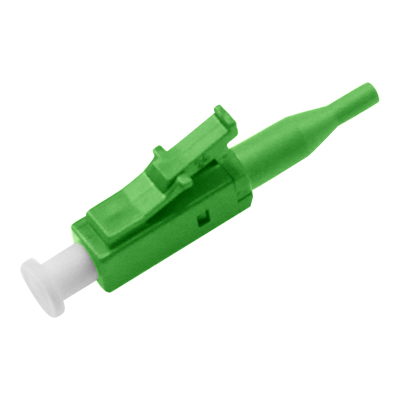

Разъемы LC очень популярны в одномодовых сетях.Он известен своей хорошей производительностью и небольшим размером.Разъемы LC имеют наконечник диаметром 1,25 мм, что примерно вдвое меньше, чем у разъемов SC.Его также часто называют «маленьким соединителем».

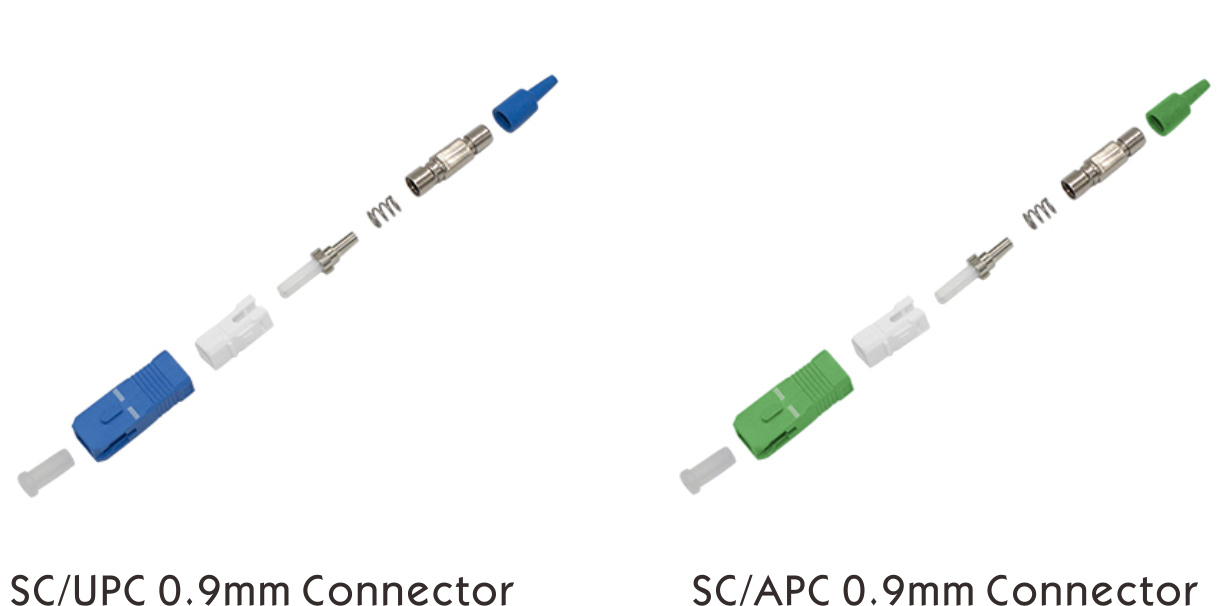

SC — это разъем с защелкой, который также имеет наконечник 2,5 мм, очень похожий на разъем ST, и известен своими превосходными характеристиками.Разъем простой, прочный и недорогой.
Простые операции вставки/вытягивания делают его популярным выбором.
Разъем FC был широко популярен в оптоволоконных сетях, однако в последнее время его использование сокращается, и его заменили на SC и LC.В соединителе используется контейнер с резьбой и выровненный ключ.После установки он может оставаться на месте с идеальной точностью.
Разъем ST остается одним из наиболее широко используемых разъемов, особенно для многомодовых сетей, таких как университетские городки и большинство зданий.Разъем очень прост в использовании благодаря подпружиненному, ключевому и механизму «нажми и поверни» в своей конструкции.Коннектор ST оснащен байонетным креплением и длинным цилиндрическим керамическим или полимерным наконечником диаметром 2,5 мм для удержания волокна.
MT-RJ — это дуплексный соединитель, в котором оба волокна находятся в одном полимерном наконечнике.Он использует штифты для выравнивания и имеет форматы «папа», «мама», а также вилка и гнездо.MT-RJ — это дуплекс, который часто трудно протестировать, так как большинство тестовых наборов не позволяют напрямую адаптироваться к разъему.
Разъемы MU напоминают миниатюрную версию SC с наконечником 1,25 мм.Его небольшой размер позволяет разъему MU занимать меньше места и использоваться в приложениях с высокой плотностью.Разъем имеет квадратную форму и использует механизм push-pull для блокировки.Этот тип разъема более популярен в таких странах, как Япония.
Разъем E2000 в основном используется в современных телекоммуникационных сетях.Коннектор оснащен уникальной подпружиненной шторкой, которая защищает наконечник от грязи, пыли и царапин.Поскольку в коннекторе используется моноблочная керамическая втулка, проблем, связанных с разным коэффициентом расширения, не существует.В E2000 используется защелкивающийся разъем.Возвратные потери E2000 являются одними из самых низких в отрасли и составляют всего 0,1 дБ.
Кабели с разъемами MPO широко используются в кабельных средах с высокой плотностью размещения, таких как центры обработки данных.В традиционном многоволоконном кабеле с плотной буферизацией каждое волокно должно быть индивидуально заделано квалифицированным специалистом.Кабель MPO, который несет несколько волокон, поставляется с предварительно заделкой.Коннекторы MPO с заводской заделкой обычно имеют массивы из 12 или 24 волокон.MPO расшифровывается как Multi-Fiber Push On.Этот разъем обычно используется для оконцевания многоволоконных ленточных соединений внутри помещений.
Разъем MPO может быть как штекерным, так и гнездовым.Вы можете отличить штекерный разъем по двум направляющим штифтам, выступающим из конца наконечника.Розеточные соединители MPO будут иметь отверстия в наконечнике для установки установочных штифтов от вилочного соединителя.
