Что такое волоконно-оптические кабели типа OM и OS?

Волоконно-оптические кабели, используемые в телекоммуникациях, в целом делятся на два типа — многомодовые оптоволоконные и одномодовые оптоволоконные кабели.Многомодовый оптоволоконный кабель имеет префикс «OM», а одномодовый оптоволоконный кабель имеет префикс «OS».В стандартах ISO/IEC 11801 и EIA/TIA упоминаются пять типов многомодовых волокон – OM1, OM2, OM3, OM4 и OM5 и два типа одномодовых – OS1 и OS2.Во всех стандартах система OM/OS применяется к кабельным оптическим волокнам, а кабельные стандарты относятся к кабелю и соединительному оборудованию.Стандарты ISO/IEC 11801 и 24702 разъясняют, что номенклатуры OM1, OM2, OM3, OS1 и OS2 относятся к характеристикам передачи по кабелю, в то время как серия BS EN 50173 делает это еще более ясным, описывая номенклатуру OM/OS как «волоконно-оптический кабель». категории'.

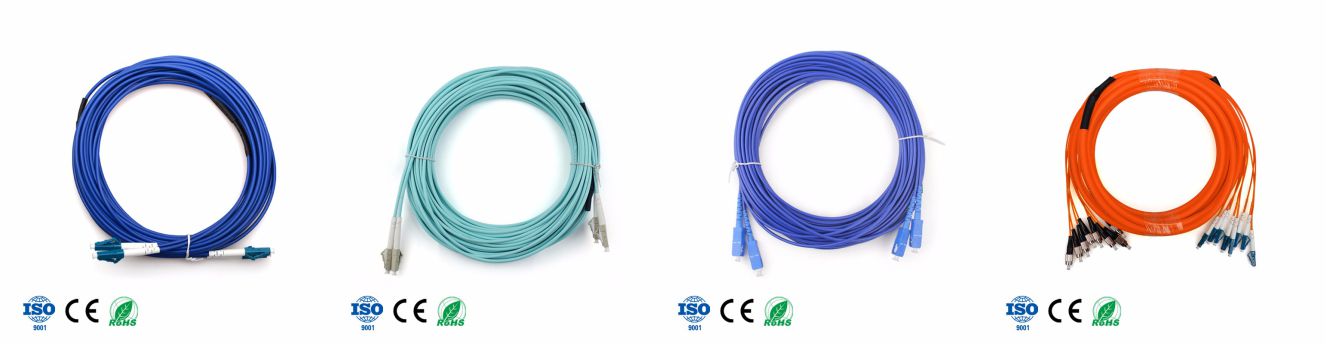

В чем разница между кабелями типа OM и OS?

Техническая разница

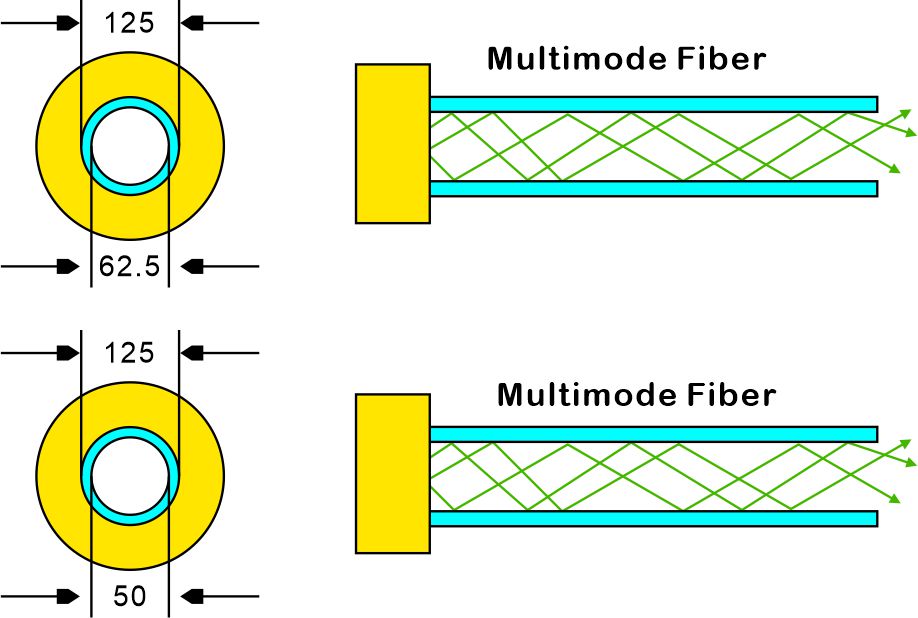

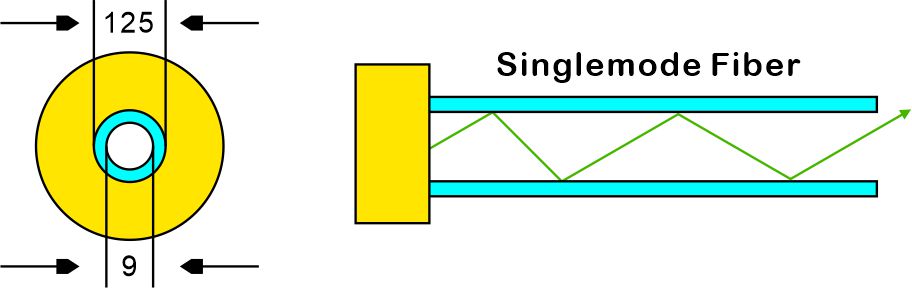

Основное различие между кабелями типа OM и OS заключается в диаметре сердечника, при этом многомодовые волокна OM имеют гораздо больший размер сердечника.Указаны два типа кабелей ОМ с диаметром жилы 50 мкм и 62,5 мкм.Большой сердечник придает кабелям OM более высокий «светосбор».

Источник света — в многорежимных устройствах в качестве источника света обычно используется светодиод или лазер.В то время как одномодовые устройства используют лазер или лазерный диод для создания света, инжектируемого в кабель.

емкость по сравнению с кабелями ОС.С практической точки зрения, больший размер сердечника упрощает соединения и позволяет использовать более дешевые источники света, такие как светодиоды (LED) и вертикально-излучающие лазеры с поверхностным излучением (VCSEL), работающие на длинах волн 850 нм и 1300 нм.Кабели OS, используемые в телекоммуникациях, работают в основном на длинах волн 1310 или 1550 нм и требуют более дорогих лазерных источников.По сравнению с кабелями операционной системы произведение –расстояния на пропускную способность

(представленный как МГц.км) волокон OM низкий, потому что больший размер ядра поддерживает более одного режима распространения;следовательно, он ограничен модальной дисперсией.

Практическая разница

Расстояние — свет проходит большее расстояние внутри одномодового кабеля, чем внутри многомодового.Таким образом, многомодовое волокно подходит для применения на коротких расстояниях, обеспечивая передачу на расстояние до 550 м со скоростью 10 Гит/с.Если расстояние превышает 550 м, предпочтение отдается одномодовому волокну.

Цена. Многомодовое волокно обычно стоит меньше, чем одномодовое волокно.

Полоса пропускания — пропускная способность одномодового режима выше, чем у многомодового, на целых 100 000 ГГц.

Сравнение различных типов оптоволоконных кабелей OS

ОС1:

Оптическое одномодовое волокно, 1,0 дБ/км для OS1, со скоростями от 1 до 10 Гбит/с на расстояниях до 2 км.В основном используется в качестве плотного буферного волокна для использования внутри помещений.

ОС2:

Оптическое одномодовое волокно.Типичное затухание составляет 0,40 дБ/км на 1310 нм и 0,30 дБ/км на 1550 нм.На гигабитных скоростях сигнал обычно может передаваться по этому волокну на расстояние до 25 км (при 1310 нм) и до

80км на 1550нм.При скорости 10 Гбит/с расстояние составляет минимум 5-10 км на 1310 нм и 30-40 км на 1550 нм.В основном используется как рыхлое буферное волокно для наружного применения.

О конструкции кабеля и различиях. Категория OS1 и категория OS2 — это два типа конструкции кабеля.Рекомендуется категория OS1

для внутренней конструкции кабеля с плотным буфером, а категория OS2 рекомендуется для незакрепленных трубок или продуваемых трубок.

раствор волокна.Кабель со свободной трубкой изготовлен из оптического волокна и обеспечивает наилучшую установленную производительность 0,4 дБ на км.Кабель категории OS1 предназначен для использования внутри помещений, где максимальное расстояние составляет 2 км.

Тип кабеля позволит обеспечить скорость Ethernet от 1 до 10 Гбит/с.Напротив, кабель категории OS2 разработан

для максимального расстояния от 5 км до 10 км.

Сравнение затухания между оптоволоконными кабелями с разными ОС

OM1, OM2, OM3, OM4, OM5: в чем разница?

Многомодовое волокно (MMF) — это тип оптического волокна, который в основном используется для связи на короткие расстояния, например, внутри здания или в кампусе.Многомодовый оптоволоконный кабель имеет большую сердцевину, обычно 50 или 62,5 микрона, что позволяет распространять несколько световых мод.Из-за этого больше данных может проходить через сердцевину многомодового волокна в данный момент времени.Максимальное расстояние передачи по кабелю MMF составляет около 550 м при скорости 10 Гит/с.Он может передавать дальше на более низких скоростях передачи данных, например, на расстоянии около 2 км со скоростью 100 Мбит/с.

ОМ1:

Для оптического многомодового волокна с полосой пропускания 200/500 МГц*км при 850/1300 нм (обычно волокно 62,5/125 мкм, которое в настоящее время устарело).

ОМ2:

Тип A1a.1, для оптического многомодового волокна с полосой пропускания ВОЛС 500/500 МГц*км на длине волны 850/1300 нм (обычно волокно 50/125 мкм)

ОМ3:

Тип A1a.2 для оптимизированного для лазера волокна диаметром 50 мкм с эффективной модальной полосой пропускания 2 ГГц*км (EMB, также известной как полоса пропускания лазера), предназначенной для передачи на скорости 10 Гбит/с.

ОМ4:

Тип A1a.3, для оптимизированного для лазера волокна 50 мкм с полосой пропускания EMB 4,7 ГГц*км, предназначенной для передачи на скоростях 10 Гбит/с, 40 Гбит/с и 100 Гбит/с.

OM3 против OM4

Волокно OM4 присутствует на рынке с 2005 года и продается как волокно премиум-класса OM3 или OM3.Обозначение OM4 стандартизирует номенклатуру для всех производителей, чтобы покупатель имел более четкое представление.

представления о продукте, который они покупают.OM4 полностью обратно совместим с оптическим волокном OM3 и имеет ту же характерную оболочку цвета морской волны.OM4 был разработан специально для лазерной передачи VSCEL.

и позволяет передавать данные со скоростью 10 Гбит/с на расстояние до 550 метров (по сравнению с 300 метрами у OM3).Эффективная модальная полоса пропускания для OM4 более чем в два раза больше, чем у OM3 (4700 МГц.км для OM4 против 2000 МГц.км для OM3).

В то время как волокно OM3 по-прежнему будет перспективным в большинстве приложений, обеспечивая скорость от 10 Гбит/с до 100 Гбит/с, волокно OM4 предлагает пользователям более длинные расстояния и большую пропускную способность для оптических бюджетов.

ОМ5:

Для лазера, оптимизированного для оптоволокна 50 мкм, с полосой пропускания более 28 ГГц*км, предназначенной для передачи 40 Гбит/с и 100 Гбит/с.

Физическая разница

Физические различия в основном заключаются в диаметре, цвете оболочки, оптическом источнике и полосе пропускания, которые описаны в следующей таблице.

Практическая разница

Многомодовые волокна способны передавать на разные расстояния с разной скоростью передачи данных.Вы можете выбрать наиболее подходящий в соответствии с вашим фактическим приложением.Сравнение максимального расстояния многомодового оптоволокна при различной скорости передачи данных указано ниже.
