Начнем с RJ45, пожалуй, наиболее широко используемого сегодня термина для обозначения кабелей Ethernet.RJ означает «зарегистрированный разъем» и настоящий разъем RJ45 изначально был разработан как часть стандартизированного интерфейса телекоммуникационной сети для соединения телефонных сетей.Разъемы платформы RJ были разработаны как гораздо меньшая и более дешевая замена старым методам установки телефона с проводными шнурами или громоздкими вилками.
С появлением компьютерных сетей был разработан новый, но очень похожий разъем для передачи данных: 8П8С.
8P8C относится к массиву контактов, отсюда и название «Восьмипозиционный, восьмиконтактный».В разъемах 8P8C каждый штекер имеет восемь позиций, расположенных на расстоянии примерно 1 мм друг от друга.Затем в эти позиции вставляются отдельные провода.Существует множество разъемов 8P8C, наиболее распространенным из которых является современный разъем Ethernet RJ45.
В результате близкого сходства «RJ45» стал неофициальным неправильным названием любого восьмиконтактного разъема (модульный разъем 8P8C), используемого в компьютерных сетях (Ethernet).

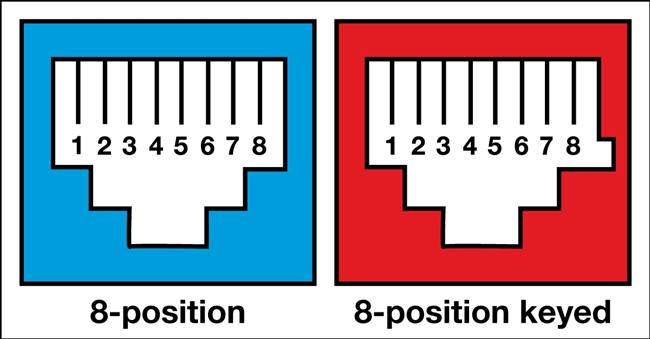

Различия между разъемами 8P8C и разъемами RJ45 показаны на следующей схеме:
Разъемы не полностью совместимы друг с другом из-за ключа, используемого в RJ45;Разъемы 8P8C можно подключать к розеткам RJ45, но обратное неверно.Однако из-за того, что разъемы очень похожи друг на друга по внешнему виду, группы и отдельные лица, которые перешли от телефонной сети к компьютерной сети, начали ошибочно называть разъемы 8P8C без ключей «RJ45s», и терминология быстро прижилась.
Таким образом, то, что большинство производителей называют разъемами RJ45, на самом деле является модульными разъемами 8P8C.
Сегодня почти все электронное оборудование, использующее разъемы 8P8C, будет показывать документацию на разъемы RJ45, что технически неверно.Такое ошибочное использование терминологии широко распространено в отрасли, и хотя в ближайшее время оно вряд ли изменится, причин для беспокойства на самом деле не так много;почти все коллективно совершают одну и ту же ошибку, и те, кто в курсе, чаще просто используют RJ45, чтобы избежать путаницы или споров.
Пример этого хорошо виден в разъемах Ethernet RJ45.Существует две распиновки RJ45 (T568A и T568B), и хотя технически они являются разъемами 8P8C, весьма вероятно, что вы услышите, что их строго называют разъемами RJ45, и во всей документации, связанной с ними, будет использоваться та же терминология.Поэтому для ясности мы будем называть их современными разъемами RJ45.
Две стандартные распиновки RJ45 определяют расположение отдельных восьми проводов, необходимых для подключения разъемов к кабелю: стандарты T568A и T568B.Оба следуют соглашению о покрытии отдельных проводов одним из пяти цветов (коричневым, зеленым, оранжевым, синим или белым) с определенными полосами и сплошными комбинациями.
Соблюдение соглашений T568A или T568B необходимо при создании собственных кабелей для обеспечения электрической совместимости с другим оборудованием.Если вы не создаете свои собственные кабели, вам нужно только проверить правильный стандарт для использования с вашим оборудованием.По историческим причинам более популярным стандартом является T568B, хотя в некоторых домах используется версия T568A.В таблице ниже представлена цветовая маркировка проводов в разъемах.
Штырь | Т568Б | Т568А |
1 | белый с оранжевой полосой | белый с зеленой полосой |
2 | апельсин | зеленый |
3 | белый с зеленой полосой | белый с оранжевой полосой |
4 | синий | синий |
5 | белый с синей полосой | белый с синей полосой |
6 | зеленый | апельсин |
7 | белый с коричневой полосой | белый с коричневой полосой |
8 | brown | brown |
Некоторые другие типы разъемов очень похожи на RJ45, и их легко спутать друг с другом.В разъемах RJ11, используемых с телефонными кабелями, например, используются шестипозиционные разъемы, а не восьмипозиционные разъемы, что делает их немного более узкими, чем разъемы RJ45.В остальном они очень похожи.
Разъемы RJ45 имеют некоторые проблемы.Чтобы обеспечить плотное соединение между вилкой и сетевым портом, в некоторых вилках RJ45 используется небольшой сгибаемый кусок пластика, называемый язычком.Язычок создает более плотное уплотнение между кабелем и портом при вставке, что требует нажатия на язычок вниз, чтобы отсоединить его.Язычок предотвращает случайное ослабление кабеля.Эти выступы легко ломаются при наклоне назад, что происходит, когда разъем зацепляется за другой кабель, одежду или другие находящиеся поблизости предметы.
Большинство проблем с разъемом RJ45 возникают, когда провода не соответствуют предписанному стандарту.Люди, предпочитающие работать со своими кабелями и разъемами, должны уделять пристальное внимание правильной последовательности подключения, чтобы избежать проблем.
