Просмотры:5163 Автор:Джеймс Время публикации: 19-12-2018 Происхождение:zion communication
Эксперты по продукту Джеймс Сюй из zion Communication King-Tone
Сказал: Это важная статья, совсем не интересная,
если вы не профессионал, пожалуйста, оставьте прямо.

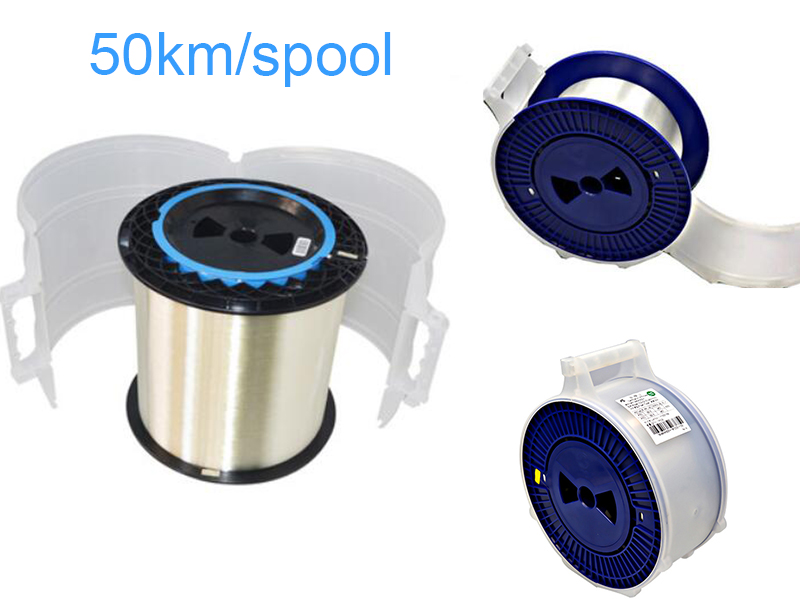

Классификация оптического волокна
Длина волны диапазона: O=1260, E=1310, S=1380, C=1550 и L=1625 нм (O, E, S, C, L)
Одномодовый: 8/125 мкм, 9/125 мкм, 10/125 мкм
Многомодовый: 50/125 мкм европейский стандарт 62,5/125 мкм американский стандарт
Промышленные, медицинские и низкоскоростные сети: 100/140 мкм, 200/230 мкм
Пластиковое оптическое волокно: 98/1000 мкм для управления автомобилем.
В: Каково расстояние передачи многомодового одномодового оптоволоконного кабеля?
A: Многомодовый оптоволоконный кабель 850 нм (длина волны передачи), типичное расстояние ≤2,5 км
Многомодовый оптоволоконный кабель 1300 нм (длина волны передачи), типичное расстояние ≤ 6 км
Одномодовый оптоволоконный кабель 1310 нм (длина волны передачи), типичное расстояние ≤ 16 км
Одномодовый кабель 1550 нм (длина волны передачи), типичное расстояние ≤ 25 км
TIA: Альянс телекоммуникационной индустрии
EIA: Альянс электронной промышленности
МЭК: Международная электротехническая комиссия
ITU-T: Международный союз электросвязи
Telcordia: часть Ericsson, компании, занимающейся коммуникационными технологиями.
Стандарт OM1 (A1b) США: относится к многомодовому волокну с диаметром сердцевины 62,5 мкм и полной полосой пропускания 200/500 МГц на длине волны 850 или 1300 нм.
Гигабитная дальность передачи составляет 275 метров.
Европейский стандарт OM2 (A1a): многомодовое волокно с диаметром сердцевины 50 мкм и полной полосой пропускания 500/500 МГц на длине волны 850 или 1300 нм.
Гигабитная дальность передачи составляет 550 метров.
OM3 и OM4 — многомодовое волокно с сердцевиной 50 мкм для лазера 850 нм, 850 нм, VCSEL 10 Гбит/с Ethernet
Дальность передачи по оптоволокну OM3 может достигать 300 м (OM3-150, OM3-300, OM3-550, до 10 гигабит в пределах 150 метров).
OM4 может достигать 550 м
Классификация IEC (Международная электротехническая комиссия)
Класс A: Многомодовое волокно
A1a 50/125 мкм для Gigabit Ethernet, распространение на 550 м, многомодовое волокно с градиентным индексом / G.651=OM2
A1b 62,5/125 мкм для Gigabit Ethernet, распространение 275 м, OM1
A1d 100/140 мкм
Класс B: серия 9/125
B1.1(G.652B) Волокно со смещенной дисперсией G.652A/G.652B, длина волны с нулевой дисперсией @1310 нм
B1.2b Волокно со сдвигом длины волны отсечки G.654.A, применяемое к подводному кабелю
B1.2c G.654.B/G.654.C @1550нм
B1.3(G652D) Волокно с расширением длины волны без дисперсионного сдвига G.652C/G652D @1310nm @1383nm
B2a Волокно со смещенной дисперсией G.653.A @ 1550 нм Четырёхволновое смешение происходит при высокой мощности
B2b G.653.B
Дисперсионное плоское волокно B3
B4c Волокно с ненулевым смещением дисперсии G.655.A, B, C @1550nm Решите эффект четырехволнового смешения G653
B4d G655D
B4e G655E
B5 G656 @1460-@1625
B6a1 G657A1 совместим с волокном B1.3 с радиусом изгиба 10 мм @1260-@1625
B6a2 G657A2 радиус изгиба 7,5 мм
B6b2 G657B2 не совместим с волокном B1.3, радиус изгиба 7,5 мм @1310 @1550 @1625
B6b3 G657B3 радиус изгиба 5 мм
Классификация ITU-T (Международный союз электросвязи):
Волокно G.651 (OM2=A1a) (многомодовое волокно с градиентным показателем преломления 50/125 мкм)
В основном используется в локальной сети, диапазон 300-500 метров.G.651 Многомодовое длинноволновое волокно (ITU-T G.651) 50/125 мкм.
G.652 Волокно без сдвига дисперсии @ 1310 нм Лучшее одномодовое волокно с диаметром поля моды 8,6 ~ 9,5 мкм SM
G.652B (B1.1): поддерживает расстояние передачи системы 10 Гбит/с до 3000 км, расстояние передачи системы 40 Гбит/с составляет 80 км.
G.652D (B1.3): поддерживает расстояние передачи системы 10 Гбит/с до 3000 км, расстояние передачи системы 40 Гбит/с составляет 80 км.
Коэффициент затухания такой же, как у G.652C, то есть система может работать в диапазоне 1360~1530 нм.
Длина волны нулевой дисперсии составляет 1310 нм, а затухание минимально на длине волны 1550 нм, но имеет большую положительную дисперсию около 18 пс (нм/км).
G.652.D является наиболее строгим и полностью обратно совместимым из всех уровней G.652 и структурно неотличим от обычного волокна G.652.
Причина такой разницы в технологии изготовления.
G.652A: поддерживает расстояние передачи системы 10 Гбит/с до 400 км, расстояние передачи системы 40 Гбит/с составляет 2 км, передача Ethernet 10 Гбит/с составляет до 40 км,
G.652C: поддерживает расстояние передачи системы 10 Гбит/с до 400 км, расстояние системы 40 Гбит/с составляет 2 км,
Однако коэффициент затухания ниже при 1550 нм, устраняя пик поглощения воды около 1380 нм, работая в диапазоне 1360~1530 нм.
G.652 Самое раннее практическое одномодовое волокно, 95% существующих маршрутов составляют такое волокно, поэтому его называют обычным одномодовым волокном.
Самая низкая цена и самая зрелая технология, основным недостатком является то, что коэффициент дисперсии велик в диапазоне 1550, что не подходит для приложений на большие расстояния выше 2,5 Гбит/с.
Одномодовое волокно G652 является самым большим волокном в мире (около 70% волокна) и называется «обычным одномодовым волокном».
Он имеет два окна 1550 нм и 1310 нм одновременно.Нулевая точка дисперсии находится вблизи окна 1310 нм, а минимальное затухание — в окне 1550 нм.
Его характеристики равны нулю при длине волны около 1310 нм при проектировании и производстве, а потери наименьшие при 1550 нм, но дисперсия наибольшая.
Типичные потери одномодового волокна G652 в двух указанных выше окнах составляют:
Затухание в окне 1310 нм составляет от 0,3 до 0,4 дБ/км, а коэффициент дисперсии — от 0 до 3,5 пс/нм·км.
Затухание в окне 1550 нм составляет от 0,19 до 0,25 дБ/км, а коэффициент дисперсии — от 15 до 18 пс/нм·км.
В дополнение к областям длин волн 1310 нм и 1550 нм одномодовое волокно G652C расширяет диапазон длин волн до 1360–1530 нм.
Основное применение: одномодовое волокно G652 отличается низкими внутренними потерями, широкой полосой пропускания, простотой обновления и расширения и низкой стоимостью.
Одномодовое волокно G652 может широко использоваться для высокоскоростной передачи на большие расстояния, например, для дальней связи, магистральных линий, кабельного телевидения и контурных фидеров.
Одномодовое волокно G652 подходит для всех типов волоконно-оптических кабельных структур, включая ленточный волоконно-оптический кабель, многожильный кабель со свободным слоем, каркасный кабель, кабель с центральным пучком и плотный кабель.
G.657, нечувствительное к изгибу волокно: последний вариант волокна, разработанный на основе волокна G.652, с полем мод (8,6–9,5) ± 0,4, полностью совместимый с G.652,
Он имеет отличное сопротивление изгибу, а его радиус изгиба составляет от 1/4 до 1/2 волокна G.652.
В основном используется для оптоволокна FTTH до дома и в условиях малого радиуса изгиба.В основном делают микрокабель с продувкой воздухом;FTTH, такой как кожаный кабель, кабель DAC.
G.657A: Передача на длинах волн 1260, 1310, 1380, 1550 и 1625 нм (O, E, S, C, L) и полная совместимость с G.652D.
Радиус изгиба A1 10 мм
Радиус изгиба A2 7,5 мм
G.657B: Передача на длинах волн 1310, 1550 и 1625 нм, более подходящая для установки внутри помещений или зданий и других узких мест, не требует совместимости с G.652D.
Радиус изгиба B2 7,5 мм
Радиус изгиба B3 5 мм
Существует три уровня изгиба: 1/радиус изгиба 10 мм, 2/радиус изгиба 7,5 мм, 3/радиус изгиба 5 мм.
G.653 (B2) Волокно со смещенной дисперсией DSF: волокно со сдвигом длины волны с нулевой дисперсией на 1,3 мкм, волокно со смещенной дисперсией,
Оптимизированная рабочая длина волны (устранен эффект четырехволнового смешения на 1550 нм, не подходящий для высокоскоростной передачи)
G.654 Волокно со сдвигом длины волны отсечки: Волокно с минимальным затуханием, передача на сверхдальние расстояния, например, по подводному кабелю.На самом деле используется наименее используемое волокно.Диаметр поля моды составляет 9,5-10,5 мкм,
@ 1550 нм, самый низкий коэффициент затухания (примерно на 15% ниже, чем у волокна G.652, G.653, G.655)
Одномодовое волокно G.652, основанное на исследовании одномодового волокна со сдвигом длины волны отсечки,
Форма профиля показателя преломления волокна по существу такая же, как у одномодового волокна G.652.
Это достигается за счет использования сердцевины из чистого кварца (SiO2) для уменьшения затухания волокна, а оболочка легирована фтором для снижения показателя преломления и получения желаемой разницы показателей преломления.
По сравнению с волокном G.652 выдающиеся характеристики этого волокна: при рабочей длине волны 1550 нм коэффициент затухания очень мал, всего около 0,15 дБ/км;
Благодаря методу сдвига длины волны отсечки дополнительные потери волокна при изгибе значительно уменьшаются.
G.655(B4) Волокно с ненулевой дисперсией: волокно с ненулевой дисперсией, система оптоволоконной связи с плотным мультиплексированием по длине волны для связи на большие расстояния и с большой пропускной способностью выше 10 Гбит/с.Новая Зеландия или новозеландские доллары
Решите проблему, заключающуюся в том, что дисперсия волокна G.652 слишком велика на рабочей длине волны 1550 нм, а четырехволновое смешение волокна G.653 на рабочей длине волны 1550 нм является серьезным.
Дисперсия рабочего окна в диапазоне от 1530 до 1565 нм не равна нулю, и поддерживается подходящее значение системы дисперсии, способное подавить четырехволновое смешение.
По одному оптическому волокну одновременно передаются десятки и даже сотни оптических каналов.
G.655A
G.655B
G.655C
Волокно G.656 с ненулевой дисперсией: обеспечивает широкополосную широкополосную передачу, обеспечивая разнос каналов 100 ГГц, систему 40 Гбит/с на расстояние не менее 400 км.
Он очень подходит для грубого мультиплексирования с разделением по длине волны и плотного мультиплексирования с разделением по длине волны в диапазоне длин волн от 1460 до 1624 нм (диапазоны S+C+L3).
По сравнению с волокном G.652, G.656 может поддерживать меньший коэффициент дисперсии и более широкую рабочую длину волны.1460 ~ 1624 нм (диапазоны S + C + L3)
Многомодовый оптоволоконный кабель для использования внутри помещений
Наружный волоконно-оптический кабель Multi-Mode
Одномодовый оптоволоконный кабель для использования внутри помещений
Одномодовый наружный оптоволоконный кабель
