Описание Продукта

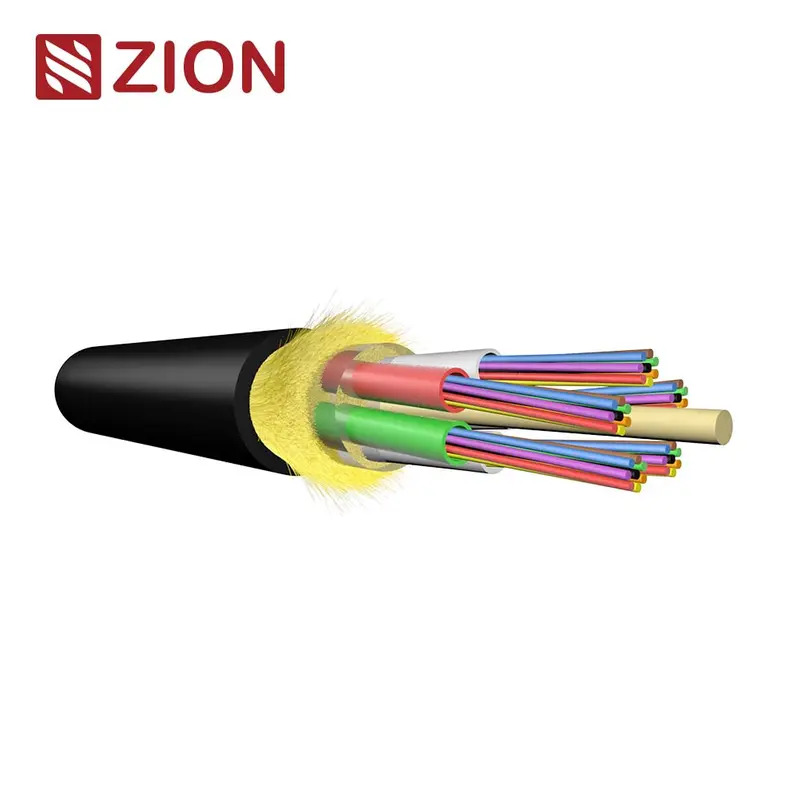

ОКА-М (Л) на основе модульной конструкции
Оптический кабель типа ОКА-М…(Л), изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-КБ-3359), предназначен для применения на единой сети электросвязи России для подвески на опорах линий связи, контактной сети железных дорог, столбах освещения, энергообъектах, опорах линий электропередач, для подземной прокладки в защитные пластмассовые трубы, между зданиями и сооружениями, а также навивки, присоединения и прикрепления к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ. Кабель для подвеса в точках с максимальной величиной потенциала элек-трического поля до 25 кВ изготавливается с наружной оболочкой из трекингостойкого полиэтилена, в марке кабеля указывается дополнительная литера (Т).
➊ НаруЖнаЯ оболоЧка
➋ Повив из арамидных или иных упроЧнЯющих нитей
➌ ГидроизолЯциЯ сердеЧника
➍ ОптиЧеский модуль,заполненный гидрофобным гелем
➎ ОптиЧеское волокНо
➏ Центральный силовой элемент
Оптический модуль – трубка из полимерного материала (как правило – полибутилентерефталат) со свободно распо-ложенными внутри оптическими волокнами. Свободное пространство между волокнами заполнено гидрофобным ком-паундом.
Оптический сердечник – повив оптических модулей вокруг диэлектрического центрального силового элемента. • Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение других водоблокирующих элементов).
На оптический сердечник наложен повив из арамидных или иных упрочняющих нитей.
Наружная оболочка выполняется из полиэтиленовой композиции кабельной марки.
