ОК/Т-М Модульный оптический кабель для воздушной подвески и городской инфраструктуры

ОК/Т-М На основе модульной конструкции

■ Назначение

Оптический кабель типа ОК/Т-М…, изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-КБ-2688), предназначен для применения на единой сети электросвязи России для подвески на опорах линий связи, между зданиями и сооружениями.

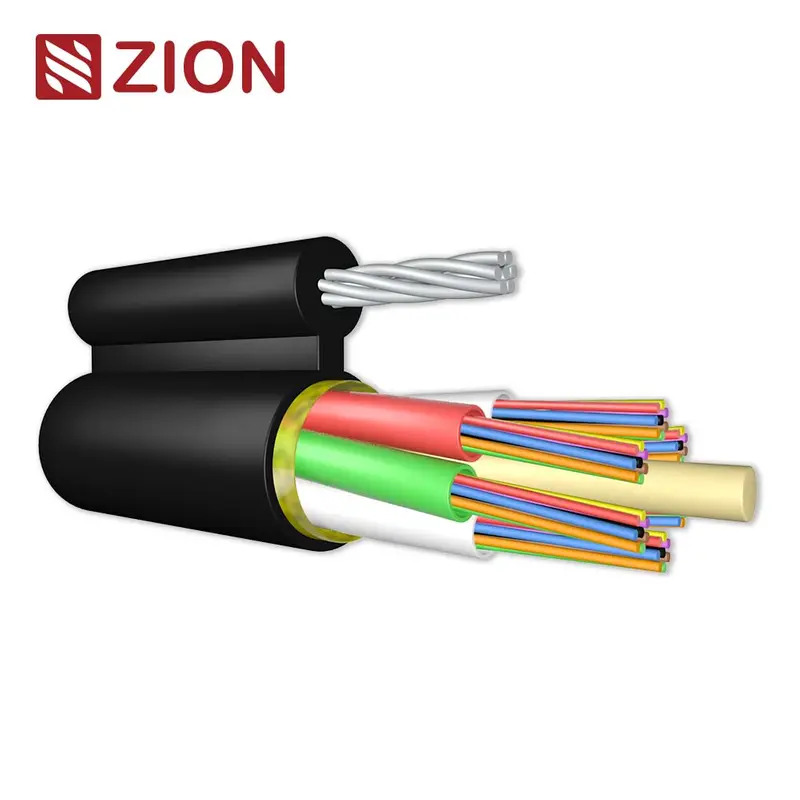

• ➊  НаруЖнаЯ оболоЧка

• ➋  Внешний несущий элемент кабелЯ

• ➌  ГидроизолЯциЯ сердеЧника

• ➍  ОптиЧеский модуль,заполненный гидрофобным гелем

• ➎  ОптиЧеское волокНо

• ➏  Центральный силовой элемент

■ Конструкция

• Оптический модуль – трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) со свободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.

• Оптический сердечник – повив оптических модулей вокруг центрального силового элемента (диэлектрического или металлического). Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).

• Наружная оболочка выполняется из композиции полиэтилена.

• В качестве внешнего силового элемента – стальной канат (проволока, стренги).

■ Основные характеристики
