ОК-М оптический кабель — модульная конструкция, высокая защита

ОК-М На основе модульной конструкции

■ Назначение

Оптический кабель типа ОК-М…, изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-КБ-2694), предназначен для применения на единой сети электросвязи России для прокладки в кабельной канализации, на мостах и эстакадах, в трубах (в том числе, методом пневмопрокладки в специальных защитных пластмассовых трубах), а также в туннелях, коллекторах, зданиях.

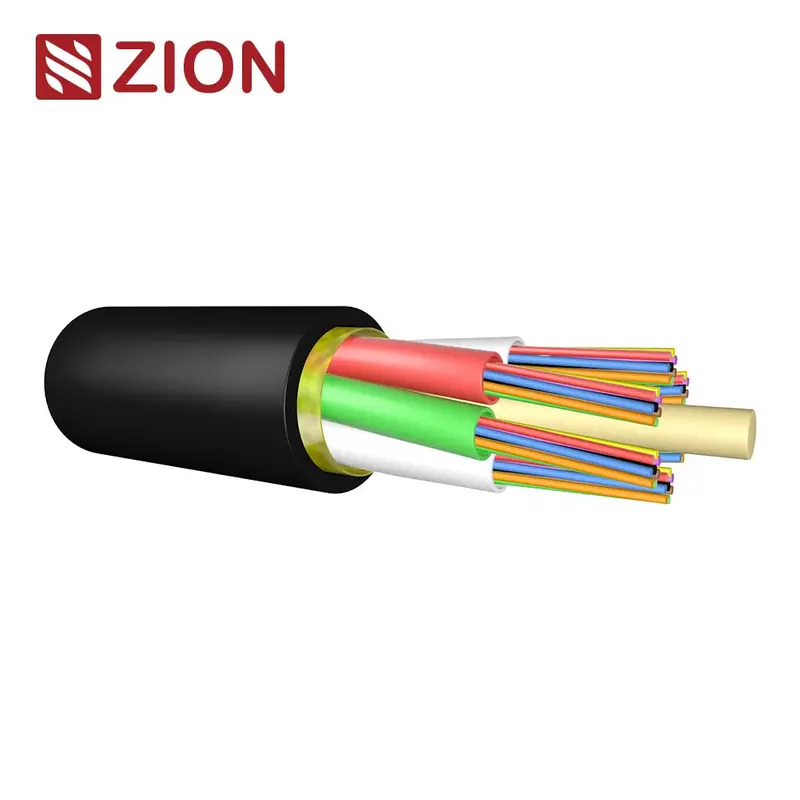

• ➊ НаруЖнаЯ оболоЧка

• ➋ ГидроизолЯциЯ сердеЧника

• ➌ ОптиЧеский модуль,заполненный гидрофобным гелем

• ➍ ОптиЧеское волокНо

• ➎  Центральный силовой элемент

■ Конструкция

• Оптический модуль – трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) со свободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.

• Оптический сердечник – повив оптических модулей вокруг центрального силового элемента (диэлектрического или металлического). Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).

• В качестве периферийных силовых элементов могут использоваться две стальные оцинкованные проволоки.

• Наружная оболочка выполняется из композиции полиэтилена. При прокладке кабеля внутри помещений оболочка может быть выполнена из композиций, не распространяющих горение, в том числе безгалогеновых, с низким дымовыделением.

■ Основные характеристики
