CAT6 FAQ - Часто задаваемые вопросы о кабеле Cat6

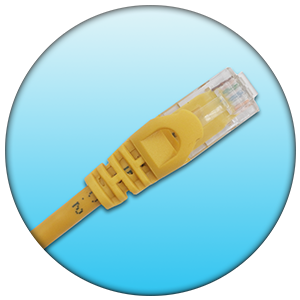

Что такое кабель Cat 6

Cat 6 (категория 6) — это кабельный стандарт, используемый в основном для Ethernet компьютерные сети, системы безопасности и телефонные услуги.

Кабель категории 6 имеет обратную совместимость с Категория 5Е, Категория 6 (Вики) Кабель способен передавать голос и данные со скоростью до 155 Мбит/с (мегабит в секунду), с возможными частотами передачи до 550 МГц.

Поддерживает ли Cat6 гигабит

Cat 6 несет Ethernet Подключения 10Base-T, 100Base-TX и 1000Base-T (Gigabit Ethernet).

Кабель категории 6 имеет более строгие требования к перекрестным помехам и системным шумам, чем более ранние стандарты кабелей.

Сколько пар Cat6

Кабели категории 6 поставляются с четырьмя витыми парами медных проводов, и каждая витая пара состоит из более крупной меди калибра 23.

В более ранней модели категории 5 использовались медные провода калибра 24.В калибрах проволоки большее число указывает на меньшую проволоку.

Могу ли я использовать rj45 для Cat6

Кабели Cat 6 обычно заканчиваются электрическими разъемами RJ-45.

Характеристики сигнального тракта будут ограничены самой низкой категорией, если смешаны компоненты различных кабельных стандартов.

Какова максимально допустимая длина постоянной ссылки категории 6?

Максимальная длина одного Кабель категории 6 отрезок 220 метров.

Для передачи данных на большие расстояния необходимо установить повторитель, иначе может произойти потеря данных.

Как сделать патч-кабель Cat6

Установка Кат 6 кабель считается более сложным, чем Cat 5 или Категория 5Е.Основная причина этого заключается в том, что проводники скручены более туго в кабелях категории 6.

что затрудняет их разделение.Кроме этого, все остальное по существу такое же, как при установке кабелей Cat 5 или Cat 5E.

Компании-производители кабелей предлагают разъемы и панели с гораздо более острыми зубьями, чтобы помочь разделить проводники на пары и легко завершить монтажные кабели категории 6.

Тем не менее, при установке кабелей Cat 6 рекомендуется потратить немного больше времени и выполнить установку правильно, не повредив пальцы.

Шаг 1

Эта процедура обычно применяется к разъемам Cat 6 RJ45.
Альтернативный метод дан для соединителей, использующих «нагрузочную планку».

Шаг 2

Обрежьте кабель до необходимой длины.
Если вы планируете использовать ботинки без шипов, самое время их надеть.
Убедитесь, что ботинки обращены «наружу» к разъему.

Шаг 3

Снимите оболочку кабеля примерно на 1 дюйм.
Используйте резак, прилагаемый к обжимному инструменту, или полоску вручную.
Будьте осторожны, чтобы не перерезать отдельные провода.
Раскрутите каждую из 4 пар и максимально выпрямите каждую проволоку между пальцами.

Шаг 4

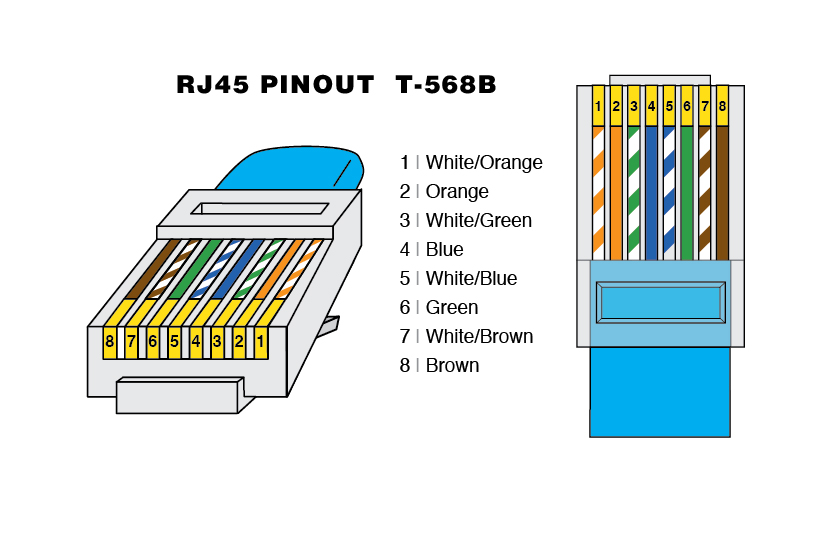

Используйте схему проводки 568-B на обоих концах стандартного соединительного кабеля.

Шаг 5

Соедините все провода как можно ближе.
Крепко держите сгруппированные (и отсортированные) провода между большим и указательным пальцами.
Отрежьте все провода под идеальным углом 90 градусов от кабеля,
1/2 дюйма от конца оболочки кабеля.
Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

Шаг 6

Повернув контакты разъема вверх, осторожно вставьте провода в разъем.
Приложите умеренное усилие, чтобы правильно прижать провода к контактам в разъеме.

Альтернатива для соединителей типа «нагрузочная планка»

А.

Обратите внимание, что нагрузочная балка имеет прорези на одной стороне с фланцевым краем на одном конце.
Сторона с прорезями должна быть обращена к контактам внутри разъема.
Провода вставляются в фланцевый конец.

Б.

Плотно держите сгруппированные (и отсортированные) провода между большим и указательным пальцами.
Отрежьте все провода под острым углом от кабеля.
Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

С.

Держите нагрузочную планку так, чтобы расположенные в шахматном порядке отверстия были обращены к кабелю.
Вставляйте провода через нагрузочную планку по одному, тщательно соблюдая ориентацию.
Сдвиньте планку нагрузки как можно ниже.

Д.

Отрежьте лишние концы проволоки прямым разрезом на расстоянии около 0,25 дюйма от нагрузочной планки.
Направив контакты разъема вверх, вставьте узел нагрузочной планки в разъем.
Убедитесь, что провода плотно прилегают к концу разъема.
Коричневая пара проводов должна быть с правой стороны.

Шаг 7

Наблюдайте за кончиком разъема, чтобы убедиться, что все провода полностью вставлены.
Конец каждого провода должен быть у вас на виду.
Внутри разъема должно быть достаточно оболочки кабеля, чтобы его можно было обжать.

Кончик: Сдвиньте планку нагрузки вперед по мере необходимости, чтобы обеспечить идеальное положение.

Шаг 8

Поместите коннектор в обжимной инструмент и сильно сожмите, чтобы рукоятка достигла своего полного поворота.

Шаг 9

Повторите процесс на другом конце, используя нужную схему подключения.
По завершении обязательно плотно наденьте защитные чехлы на разъемы.

Шаг 10

Всегда используйте кабельный тестер для проверки непрерывности, обрывов и коротких замыканий.

Шаг 11

Создание патч-кабелей требует практики, так что продолжайте в том же духе, пока не освоите технику.

Какой ethernet кабель для гигабита

Цветовой код кабеля Cat6

№ контакта RJ45	Цвет провода (Т568А)	Проводная схема (Т568А)	Сигнал 10Base-T Сигнал 100Base-TX	Сигнал 1000Base-T
1	Белый/Зеленый		Передать+	БИ_ДА+
2	Зеленый		Передать-	BI_DA-
3	Белый/оранжевый		Получить+	BI_DB+
4	Синий		Неиспользованный	BI_DC+
5	Белый/Синий		Неиспользованный	BI_DC-
6	Апельсин		Получать-	BI_DB-
7	Белый/Коричневый		Неиспользованный	БИ_ДД+
8	Коричневый		Неиспользованный	BI_DD-

Совместимы ли Cat 5e и Cat 6?

Кабель категории 6 имеет лучшие характеристики, чем кабели 5 или 5e, что позволяет ему поддерживать более быструю передачу данных при подключении к совместимым устройствам.

Однако кабель Cat 6 обратно совместим с предыдущими спецификациями, и его можно без проблем развертывать в сетях с использованием более старого оборудования.

Экранирован ли Cat6

неэкранированный кабель Cat6 обеспечивает некоторую устойчивость к электромагнитным и радиочастотным помехам из-за скручивания пар проводов.Кроме того, прокладка кабеля UTP под углом 90 градусов по отношению к источнику помех обеспечивает дополнительную защиту и сводит к минимуму воздействие.Благодаря встроенной защите (витые пары) и этой дополнительной защите кабели UTP Cat6 могут обеспечить некоторую защиту от электромагнитных и радиопомех.

Если ваше приложение требует большей защиты от электромагнитных помех, экранированный Cat6 может быть путь.Экранирование защитит ваши данные от электромагнитных и радиопомех, что повысит скорость передачи и уменьшит количество ошибок в данных.Экранированный кабель также лучше, чем неэкранированный, защищает от посторонних перекрестных помех (AXT).

Как сертифицировать кабель Cat6

Как сертифицировать или повторно сертифицировать витую пару для Ethernet 10 Гбит/с

Скачать PDF

Замедляет ли более длинный кабель Ethernet

Длинные кабели увеличат вашу задержку, так как сигнал будет идти дольше.

В данном случае это не должно иметь большого значения, поскольку сигнал распространяется со скоростью, близкой к скорости света.

дополнительные 10 метров будут незаметны по сравнению со многими милями к любому серверу, к которому осуществляется доступ.

Будет некоторая потеря сигнала на очень длинных участках, что снизит полосу пропускания, но не должно быть значительным на расстоянии более 20 метров.

100 метров — это та точка, с которой нужно начинать беспокоиться о длине бега.
