Факторы, по которым потребители выбирают РЧ коаксиальный разъем следует учитывать включают не только электронные характеристики, но и экономические факторы.
Вы должны в основном заботиться о четырех аспектах:
производительность должна соответствовать требованиям системной проводки, а экономичность соответствовать требованиям стоимостного проектирования.
Необходимо учитывать следующие четыре аспекта:
1. Интерфейс разъема (SMA, SMB, BNC и т. д.)
2. Терминальная форма (печатная плата, кабель, панель и т. д.)
3. Механическая структура и покрытие (для военных или коммерческих)
4. Интерфейс коаксиальных разъемов
Коаксиальный разъем Интерфейс часто определяется его применением.
В то же время он должен соответствовать электрическим и механическим характеристикам.
Разъем BNC с байонетным замком, который часто используется для передачи радиосигнала с частотой ниже 4 ГГц, широко используется в сетевых системах, приборах, счетчиках и Интернете.

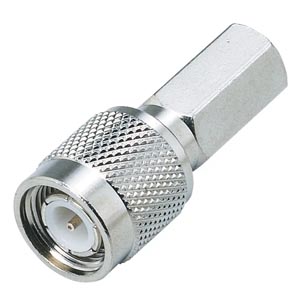

Интерфейс TNC похож на интерфейс BNC, за исключением винтового соединения.Его можно использовать при частоте до 11 ГГц и хорошо работает в условиях вибрации.
Разъем SMA широко используется в авиации, радиолокации, микроволновой связи, цифровой связи и т. д. его характеристическое сопротивление составляет 50 Ом, он подходит для гибкого кабеля, частота которого ниже 12,4 ГГц, и полужесткого кабеля, частота которого может достигать 18 ГГц.Он обладает сильными механическими характеристиками и может использоваться в широком диапазоне частот для винтового соединения.

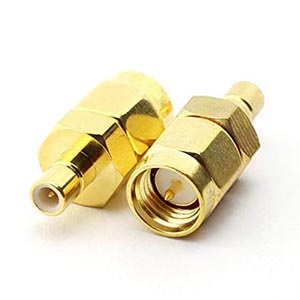

Размер SMB меньше, чем SMA.Он в основном используется в области цифровой связи и занимает место L9.50-омный можно использовать до 4 ГГц, а 75-омный соответствует 2 ГГц.Быстрое соединение является преимуществом защелкивающегося соединения.

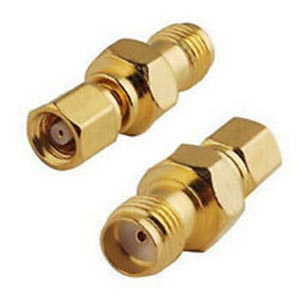

SMC похож на SMB.Благодаря механизму винтового соединения он обладает сильными механическими характеристиками и более широким диапазоном частот.Он в основном используется в военных условиях или в условиях высокой вибрации.
TYPE N — это тип разъема малой и средней мощности с винтовым соединительным механизмом.Характеристическое сопротивление составляет 50 Ом или 75 Ом, а частота до 11 ГГц.Этот тип широко используется в радиооборудовании и электронных приборах, особенно в испытательных приборах.

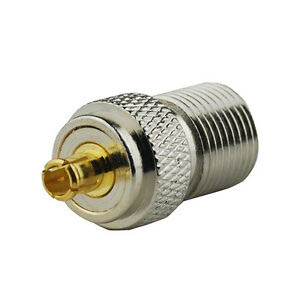

Разъемы TYPE MCX, поставляемые компанией HANGZHOU ZION COMMUNICATION, широко используются в телекоммуникационной сфере в узком пространстве оборудования из-за его небольшого размера и надежного соединения.
Факторы, которые потребители должны учитывать при выборе разъема, включают не только электронные характеристики, но и экономические факторы.Вы должны в основном заботиться о четырех аспектах: производительность должна соответствовать требованиям системной проводки, а экономичность соответствовать требованиям проектирования стоимости.Необходимо учитывать следующие четыре аспекта:
(1) Волновое сопротивление
Волновое сопротивление разъема должно соответствовать системе и коаксиальному кабелю.Интерфейс разъема должен соответствовать волновому сопротивлению 50 Ом или 75 Ом.В противном случае производительность системы снизится.
(2) Напряжение
Убедитесь, что рабочее напряжение разъема ниже максимально допустимого напряжения.
(3) максимальная рабочая частота
Все виды разъемов имеют максимальную рабочую частоту;некоторые продукты на 75 Ом, предназначенные для коммерческих целей, обычно имеют ограничение по минимальной рабочей частоте.
(4) кабель передачи
Телевизионный кабель часто используется в системе только с учетом импеданса из-за его небольшого экранирующего эффекта.
Гибкий телевизионный кабель представляет собой трансмутацию телевизионного кабеля.Он широко используется в компьютерах из-за его относительного непрерывного импеданса, лучшего эффекта экрана, гибкости и низкой цены, но не может использоваться в системах, требующих высокого эффекта экрана.
Экранированный гибкий кабель рассеивает индуктивность и емкость, в основном используется в аппаратуре и зданиях.Гибкий коаксиальный кабель становится самым популярным герметичным кабелем передачи благодаря своим особым характеристикам.Коаксиальный означает, что сигнальный и заземляющий проводники находятся на одном коаксиале.Его внешний проводник выполнен из микросетчатой скрутки, поэтому его называют плетеным коаксиальным кабелем.Электрические характеристики этого кабеля обеспечивают превосходные характеристики затухания, которые относятся к материалам корзины и ее толщине.
Мы обычно используем полужесткие кабели на высокой частоте, у которых трубчатая корка заменяет внешний проводник, что улучшает эффект экрана.
(5) способ установки
В основном существует два метода установки разъема: A. припаять центральный проводник и привинтить экранирующий слой.Этот метод предназначен для ситуации без специального инструмента установки.B. Обжимной экранирующий слой центрального проводника.Для такого метода нужны обжимные инструменты.Все остальные методы установки основаны на этих двух методах, например, припой центрального проводника, обжимной экранирующий слой.Поскольку метод обжима обеспечивает высокую эффективность работы и надежную работу за счет использования специального обжимного инструмента, и все единодушно гарантируют качество каждого соединителя, этот метод будет становиться все более и более популярным.
3. терминальная форма
Разъем, предоставляемый HANGZHOU ZION COMMUNICATION CO., LTD, может использоваться в радиочастотном коаксиальном кабеле, печатной плате, микрополосковой схеме и т. д. Было доказано, что разъем определенной формы и кабель модели соответствуют друг другу.
Вообще говоря, тонкий кабель соединяется с разъемом небольшого размера, а толстые кабели соответствуют разъему большого размера.Вы можете увидеть прикрепленную таблицу размеров кабеля, в которой показано, как выбрать подходящий разъем.
4. механическая структура и покрытие
Структура коннектора сильно влияет на его цену.Различные требования к структуре соответствуют различным случаям.Разъем, используемый для военных, выбирает отличные материалы.В корпусе корпуса используется латунный стержень или стержень из нержавеющей стали, в упругом контакте используется бериллиевая медь, в изоляторе используется тефлон, внутренний и внешний проводники покрыты золотом, что обеспечивает более надежную работу.Его сопротивление низкое и антикоррозийное, а технические требования к продукту строгие.А вот коннектор для коммерческого использования более экономичный материал.
В корпусе корпуса используется латунь, в изоляторе используется полиэтилен, проводящее покрытие из серебра и т. д. Поскольку серебро легко окисляется, более популярным является никелированное покрытие.Материалы и структура соединителя влияют на трудоемкость и эффективность работы.
