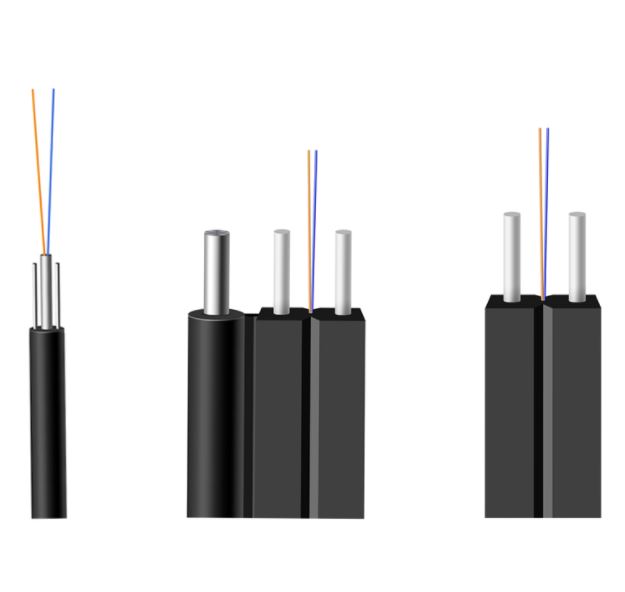

Что такое оптоволоконный кабель?

Волоконно-оптические ответвительные кабели FTTH прокладываются на стороне пользователя и используются для подключения терминала магистрального оптического кабеля к зданию или дому пользователя.Он характеризуется небольшими размерами, малым количеством волокон и пролетом около 80 м.Это характерно для надземного и трубопроводного строительства и не характерно для подземной или заглубленной установки.

Существуют в основном внутренние и наружные оптоволоконные кабели.Наиболее распространенный наружный ответвительный кабель имеет мини-плоскую структуру в виде восьмерки;наиболее распространенный внутренний - это две параллельные стальные проволоки или арматура из стеклопластика с оптическим волокном посередине.

Cхарактер fибер dроп cспособный

• Небольшой размер, малый вес, хороший изгиб;

• Простая структура, простая установка и удобная конструкция;

• Два параллельных материала, армированных стекловолокном, пластиком или металлом, могут обеспечить хорошую устойчивость к сжатию и защитить оптическое волокно;

• Уникальный дизайн канавки, легко снимается, легко соединяется, упрощает установку и техническое обслуживание;

• Оболочка из малодымного безгалогенного полиэтилена

Применение оптоволоконного кабеля

1. Внутренние пользователи

Внутренние оптические кабели в основном включают 1F, 2F и 4F.

Бытовые оптические кабели должны использовать 1F;

Корпоративные пользователи должны использовать конструкцию оптического кабеля 2-4F.

Существует два типа бытовых оптических кабелей: арматура из стеклопластика и арматура из стальной проволоки.Принимая во внимание такие факторы, как молниезащита и сильные токовые помехи, арматуру FRP следует использовать внутри помещений.

2.Wирукладка в здании

Проводка в зданиях Горизонтальная проводка не предъявляет высоких требований к оптическим кабелям, в то время как вертикальная проводка требует, чтобы оптические кабели имели определенную прочность на растяжение, а также требования по огнестойкости.Поэтому необходимо учитывать прочность оптических кабелей на растяжение.

3.Воздушная самонесущая прокладка провода

Самонесущий оптический кабель в форме восьмерки добавляет подвеску из стальной проволоки к оптическому кабелю, обеспечивает большую прочность на растяжение и может быть проложен над головой.Он подходит для наружной воздушной проводки, чтобы войти в среду внутренней проводки.Перед фиксацией стального подвесного провода на специальном кронштейне сначала отрежьте стальной провод, зачистите стальной трос на оставшемся оптическом кабеле.

4.воздуховод сукладка

Канальные оптические кабели и самонесущие оптические кабели «8» представляют собой встроенные оптические кабели как для внутреннего, так и для наружного применения, которые могут адаптироваться к внутренней и внешней среде и подходят для FTTH. кабель снаружи внутрь.Поскольку внешняя оболочка, армирование и водонепроницаемые материалы добавляются к уронить оптоволоконный кабель, т. воздуховод оптический кабель имеет более высокую твердость и водонепроницаемость и подходит для наружного применения. воздуховод укладка.

Для чего используются ответвительные кабели?

Интернет-провайдеры подключаются напрямую к сервисному оборудованию с помощью оптических кабелей.Обычно содержит не более 12 волокон.В настоящее время наиболее часто используются следующие четыре конструкции оптоволоконных кабелей.

Оптический кабель FTTH (известный как ответвительный кабель).Кабель Drop Flat содержит от 1 до 4 оптических волокон с покрытием.Покрытие оптического волокна может быть цветным, синим, оранжевым, зеленым, коричневым, серым, белым, красным, черным, желтым, лиловым, розовым или светло-зеленым в соответствии с требованиями.

Одиночное волокно использует естественный цвет.Армирование в кабеле может быть стальной проволокой или армированием FRP.Оболочка ответвительного кабеля должна быть изготовлена ​​из материалов с низким содержанием дыма и галогенов, чтобы соответствовать требованиям по защите окружающей среды и огнестойкости внутренней проводки.Открытый FTTH уронить кабели должны соответствовать требованиям водонепроницаемости.

Основные типы оптоволоконного кабеля

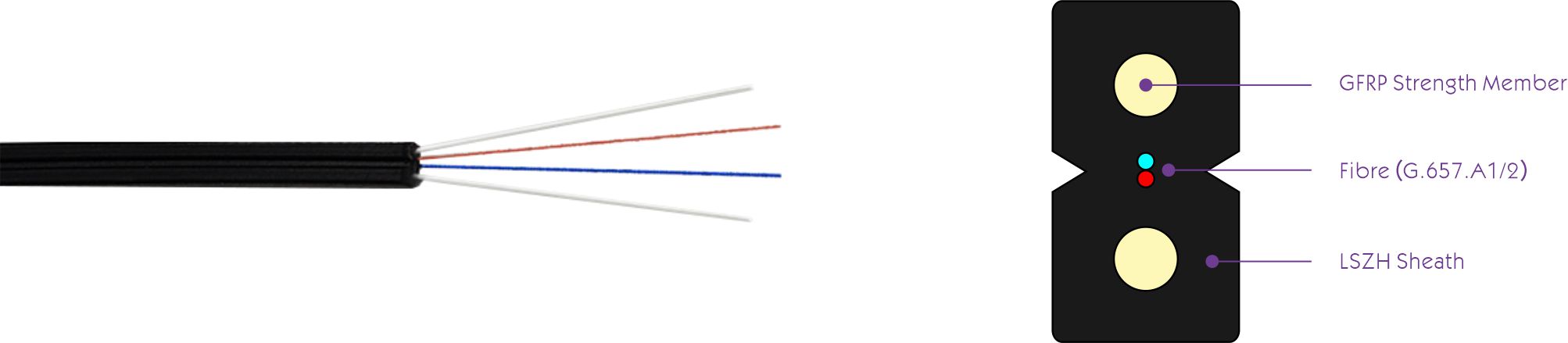

Внутренний ответвительный кабель FRP GJXFH

Заявление:

• Внутренняя FTTH;

• Для патч-кордов и пигтейлов;

• Для оборудования связи.

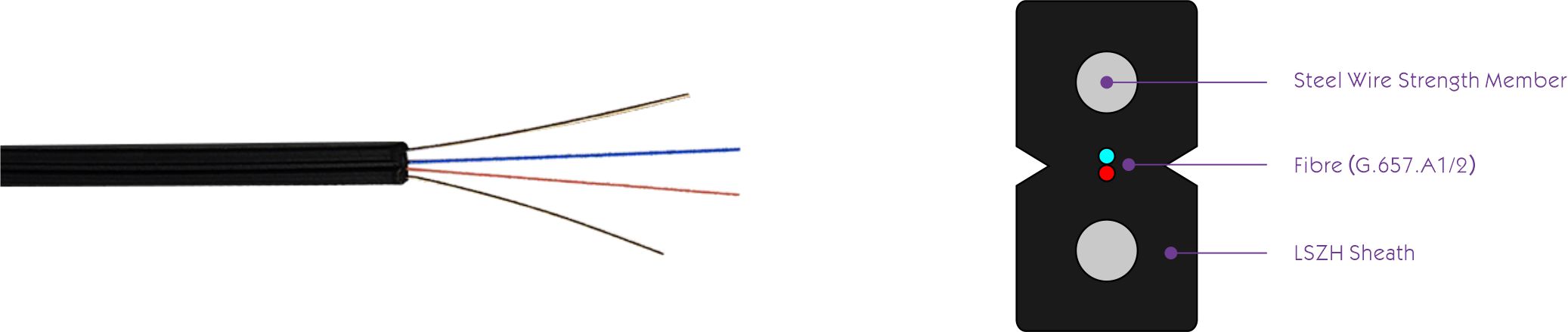

Внутренний стальной кабель GJXH

Заявление:

• Оптоволокно до точки (FTTX)

• Оптоволокно до дома (FTTH)

• Доступ к сети

• Используемые конечными пользователями прямые кабели Прокладка и распределение внутри помещений

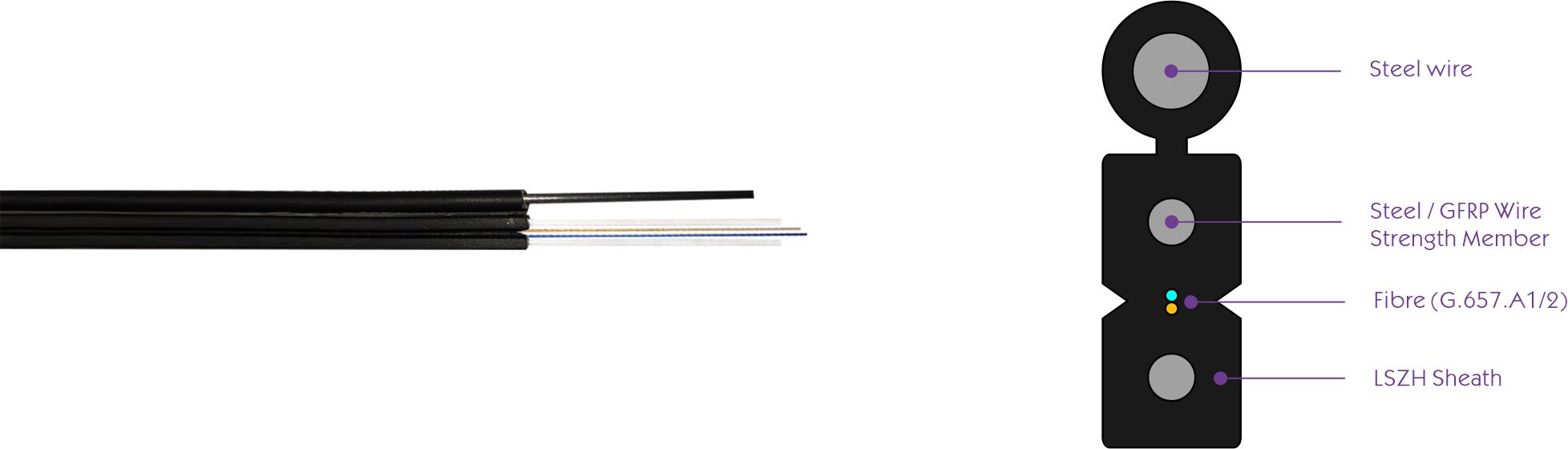

Наружный стальной кабель GJYXCH

Заявление:

• FTTH (оптоволокно до дома) и внутренняя проводка

• Предварительно подключен на заводе

• Больше подходит для оптоволоконного соединения и быстрого разъема

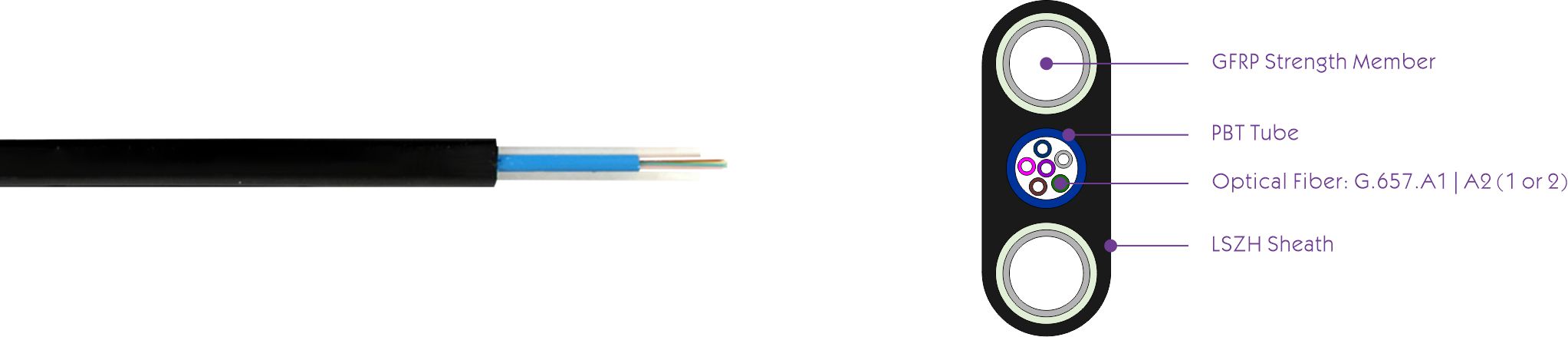

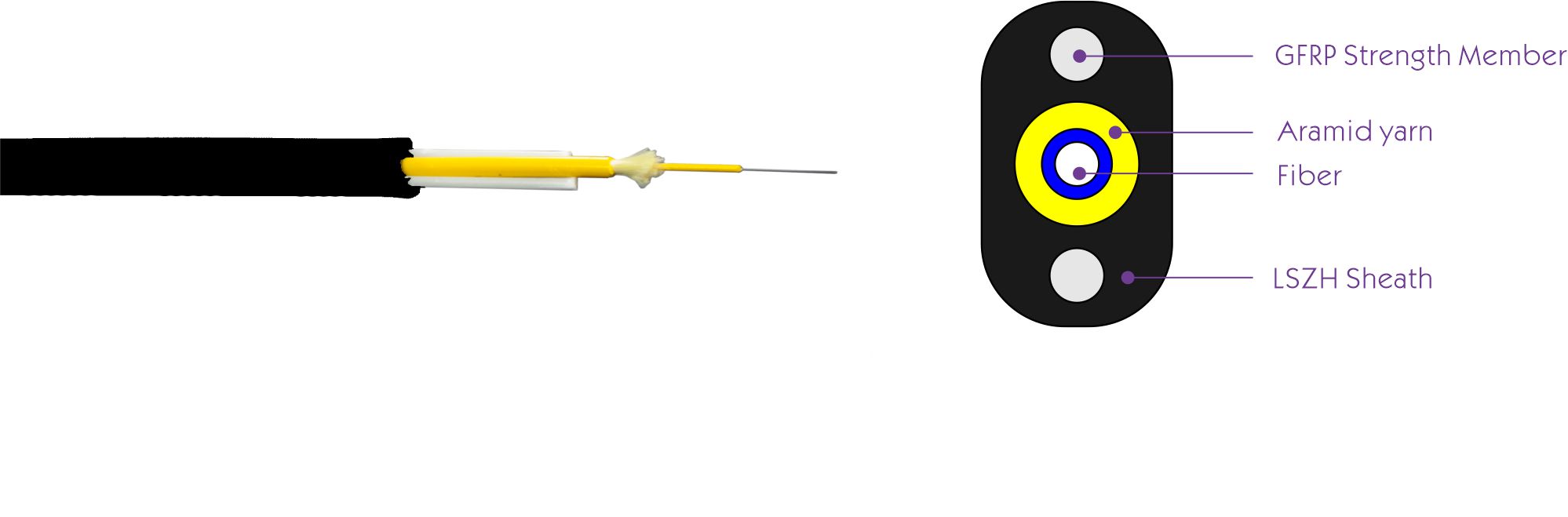

Наружный плоский кабель

Приложения:

• Оптоволокно до дома (FTTH)

• Офисное здание

• Комната для ПК

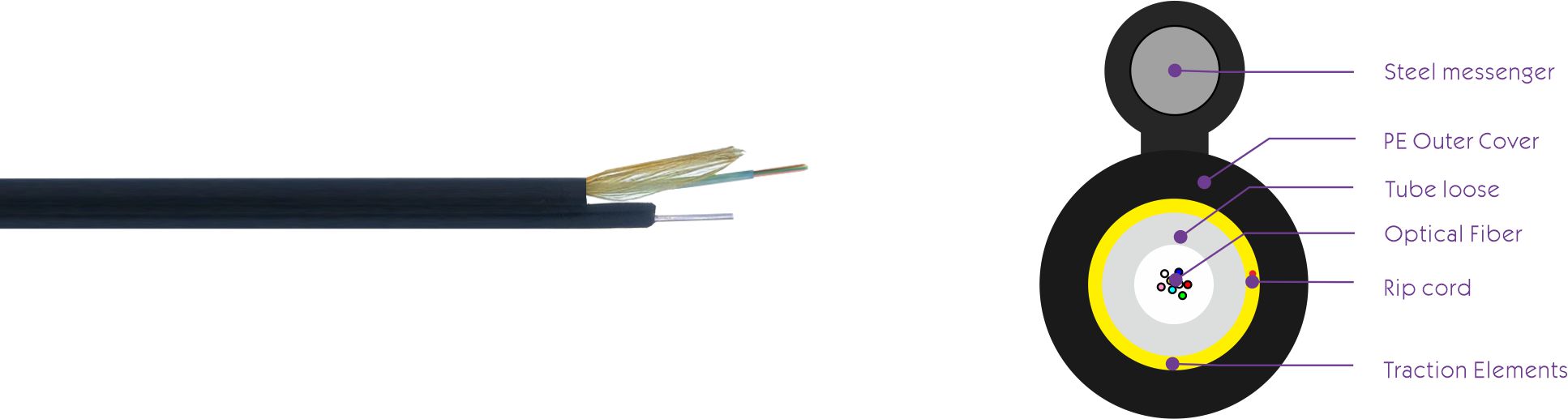

Рис. 8 Кабель антенного сброса

Приложения:

• Оптоволокно до дома (FTTH)

• Офисное здание

• Комната для ПК

Воздушный ответвительный кабель Figure-8 представляет собой самонесущий кабель с кабелем, закрепленным на стальной проволоке, предназначенный для простой и экономичной воздушной установки для наружного применения.Этот тип оптоволоконного кабеля крепится к стальной проволоке, как показано на следующем рисунке.

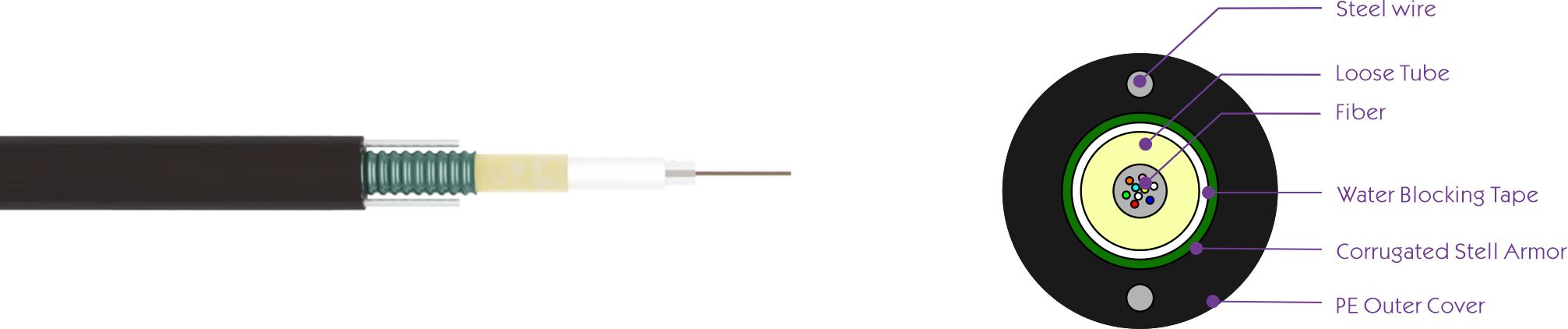

Бронированный Воздуховод / Антенна Откидной кабель GYXTW

Заявление:

Связь между офисом, городской сетью и сетью доступа особенно подходит для случаев, когда требуются оптические волокна высокой плотности.Способ укладки: Антенна и трубопровод

Сельская связь, местные магистральные линии, системы кабельного телевидения и компьютерных сетей, междугородняя связь и локальные вычислительные сети

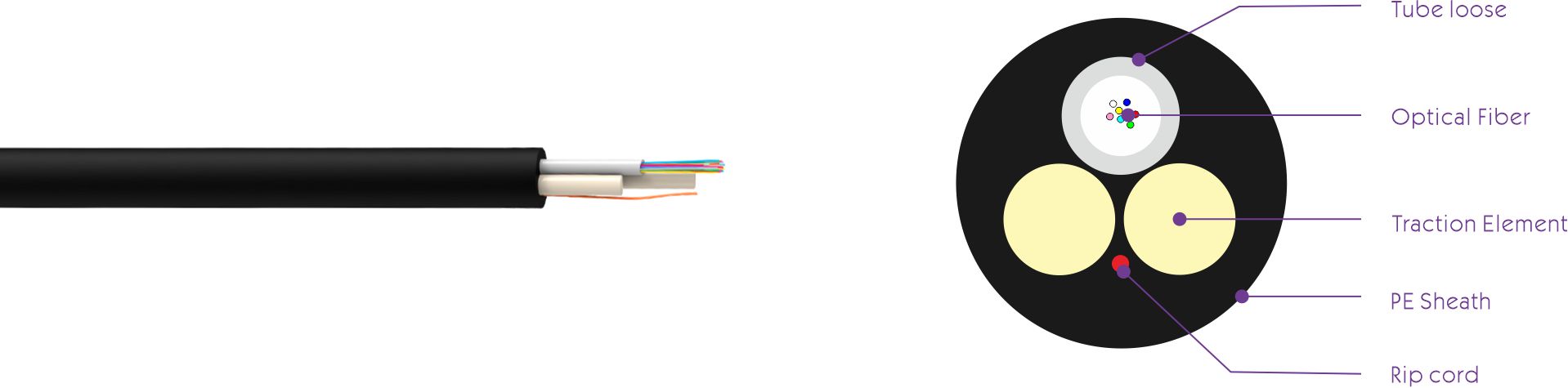

Оптический ответвительный кабель ASU

Заявление:

• Самонесущие воздушные установки;
• Полностью диэлектрический, не требует заземления;
• Идеально подходит для наружного применения на расстоянии до 120 м без мессенджера;
• Поставляется с обычным полиэтиленовым (NR) и огнестойким (RC) покрытием;

• Адаптировано для наружного распространения

• Сеть в местах с сильными электромагнитными помехами

• Подходит для антенной сети
