При передаче сигнала связи или телевизионного сигнала на определенное расстояние по коаксиальному кабелю, например, через 100 метров сигнал явно затухает, а когда мощность становится малой и не может удовлетворить требованиям, необходимо устройство усиления сигнала .Это устройство называется усилителем CATV LINE или усилителем магистрали.Прежде чем мы купим магистральный усилитель, мы должны сначала понять детали этого магистрального усилителя и магистрального усилителя, потому что диапазон сигналов, усиливаемых различными характеристиками, отличается.Следующий,
Эксперты по продукту Джеймс Сюй из электронной компании Zion Communication King-Tone, г-н Джеймс Сюй, представит подробное введение.

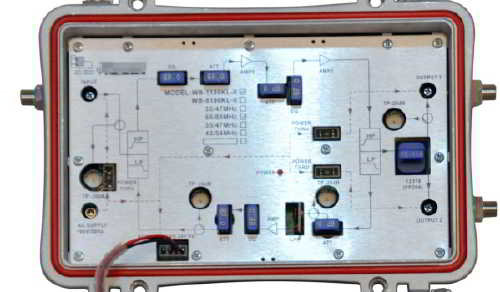

Это типичная конструкция усилителя, показанная ниже.
Когда мы проверяем эту конструкцию, мы должны задаться вопросом, почему усилитель кабельного телевидения проходит этап 2 затухания, выравнивания и усиления?Почему дважды?
Я объясняю каждую функцию следующим образом:
Вход затухание -> системный оператор регулирует уровень входного сигнала
Выравнивание входного сигнала -> Системный оператор регулирует наклон входного сигнала
Предусилитель -> Передний усилитель с очень низким уровнем шума
Межкаскадное затухание -> Производитель регулирует внутреннюю мощность сигнала
Межкаскадная коррекция -> Производитель регулирует внутреннюю крутизну сигнала
Основное усиление -> Высокоэффективное усиление заднего усилителя
Зачем тогда усиливать затухание, цель состоит в том, чтобы настроить усилитель в наилучшее состояние.
Второе усиление должно дать усилителю достаточное усиление без искажений.
ОСКМ;ДОКСИС3.0;АТТ;EQ;FZ110;FP204;RF;GND;C/CTB;C/CSO;HP;LP;5/8″дюйм UNEF;ПРЕДОХРАНИТЕЛЬ;
MGC;AGC;ALC;ASC;ВЫХОДНОЙ УРОВЕНЬ;DIN45004B;
ДИАПАЗОН ЧАСТОТ ПРЯМОГО ТОКА;ДИАПАЗОН ЧАСТОТ ОБРАТНОГО ТОКА;УСИЛЕНИЕ;НАКЛОН;AC 35–90 В;
CMTS: система терминации кабельного модема.
Терминальная система кабельного модема или CMTS — это часть оборудования, обычно расположенная в кабель компанииголовной узел или концентратор, который используется для предоставления высокоскоростных услуг передачи данных, таких как кабельный интернет или же Голос по интернет-протоколу , к кабелю подписчики .CMTS предоставляет многие из тех же функций, что и DSLAM в DSLсистема.
DOCSIS3.0: Спецификация интерфейса службы передачи данных по кабелю
это международный телекоммуникационный стандарт, который позволяет добавить передачу данных с высокой пропускной способностью к существующим кабельное ТВ (кабельное телевидение).Он используется многими операторами кабельного телевидения для предоставления доступа в Интернет (см.кабельный интернет ) над существующими гибридный волоконно-коаксиальный (ГФУ) инфраструктура.Номера версий иногда имеют префикс просто 'D' вместо 'DOCSIS' (например, D3 для DOCSIS 3).
In электротехника а также телекоммуникации , затухание влияет на распространение волн а также сигналы вэлектрические схемы , в оптические волокна , так и в воздухе. Электрические аттенюаторы а также оптические аттенюаторы являются обычно производимыми компонентами в этой области.
Двухтактный усилитель представляет собой тип Электронная схема в котором используется пара активных устройств, которые попеременно подают ток или поглощают ток от подключенной нагрузки.Двухтактные выходы присутствуют в время жизни а также КМОП цифровой логические схемыи в некоторых видах усилители , и обычно реализуются как комплементарная пара транзисторы , один рассеивает или отводит ток от нагрузки на землю или отрицательный источник питания, а другой подает или отводит ток на нагрузку от положительного источника питания.
РФ: радиочастота
Земля:
GND на печатной плате представляет собой заземление или нулевой провод.GND означает общественный конец или землю, но это не земля в истинном смысле этого слова.Земля — это заземление, предполагаемое для приложения, и в случае источника питания это отрицательный полюс источника питания.Он отличается от земли.Иногда его нужно подключить к земле, а иногда нет, в зависимости от ситуации.
C/CTB: Соотношение несущей и композитного тройного удара
C / CSO: соотношение биений несущей и композитного сигнала второго порядка
Х. П; ЛП;фильтр верхних частот и фильтр нижних частот
5/8 дюйма UNEF;
UNEF, обозначение серии резьбы Extra-Fine Стандартная унифицированная резьба (АНСИ В1.1)
MGC; Ручное управление усилением и выравниванием
АРУ; Автоматическая регулировка усиления
ALC; Автоматический контроль уровня
ASC; Автоматический контроль наклона
ДИАПАЗОН ПЕРЕДАЧИ ЧАСТОТ;55 -- 550 МГц, 75 -- 750 МГц, 86 -- 860 МГц
ДИАПАЗОН ВОЗВРАТНОЙ ЧАСТОТЫ; 5-65 МГц
УСИЛЕНИЕ;-32дБ
СКЛОН;
35–90 В переменного тока;
Переменный ток , тип электрического тока, при котором ток многократно меняет направление

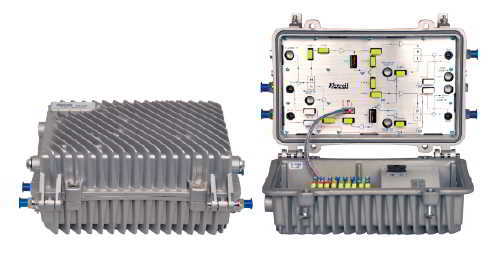

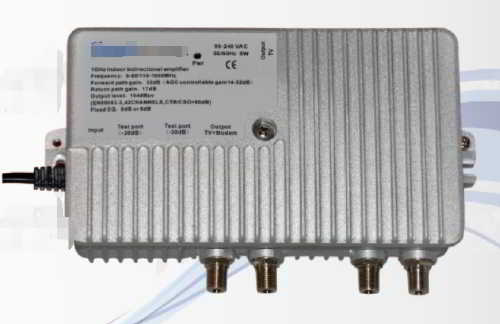

представляют собой двунаправленные усилители с высоким коэффициентом усиления и высокой выходной мощностью.Он подходит для двунаправленной кабельной сети кабельного телевидения 1 ГГц.
2. Особенности
▶ Подключаемый эквалайзер и аттенюатор, двойной выход GaAs.
▶ Двухсторонний независимый выход, литой алюминиевый водонепроницаемый корпус.
▶ Диапазон частот: 5 ~ 65/87 ~ 1003 МГц; 5 ~ 65/87 ~ 862 МГц
▶ Максимальное полное усиление прямого тракта: ≥ 40 дБ
▶ Прямой путь C/CTB: ≥ 65 дБ
▶ Прямой канал C/CSO: ≥ 63 дБ
▶ Максимальное полное усиление обратного тракта: ≥ 20 дБ
▶ Коэффициент интермодуляции второго порядка несущей обратного пути: ≥52 дБ
4. Общие характеристики
▶ Потребление: ≤ 35 Вт
▶ Рабочая температура: -20 ~ +55 ℃
▶ Рабочее напряжение: 35 ~ 90 В переменного тока (50 Гц)
▶ Размер: 320 мм (Д) X 200 мм (Ш) X 140 мм (В)
▶ По частоте: 5 ~ 65/87 ~ 1003 МГц; 5 ~ 65/87 ~ 862 МГц
5 ~ 204/258 ~ 1218 МГц;5 ~ 85/110 ~ 1218 МГц
По двусторонним, односторонним точкам
Разделите его на внутренний и наружный
По источнику питания
120 ~ 265 В постоянного тока или 35 ~ 90 В переменного тока (50 Гц)
