Советы по подключению проводного разъема CAT5E CAT6

Есть два способа сделать сетевую линию: один пересекает линию, а другой представляет собой параллельную линию.

Практика пересечения линий следующая:

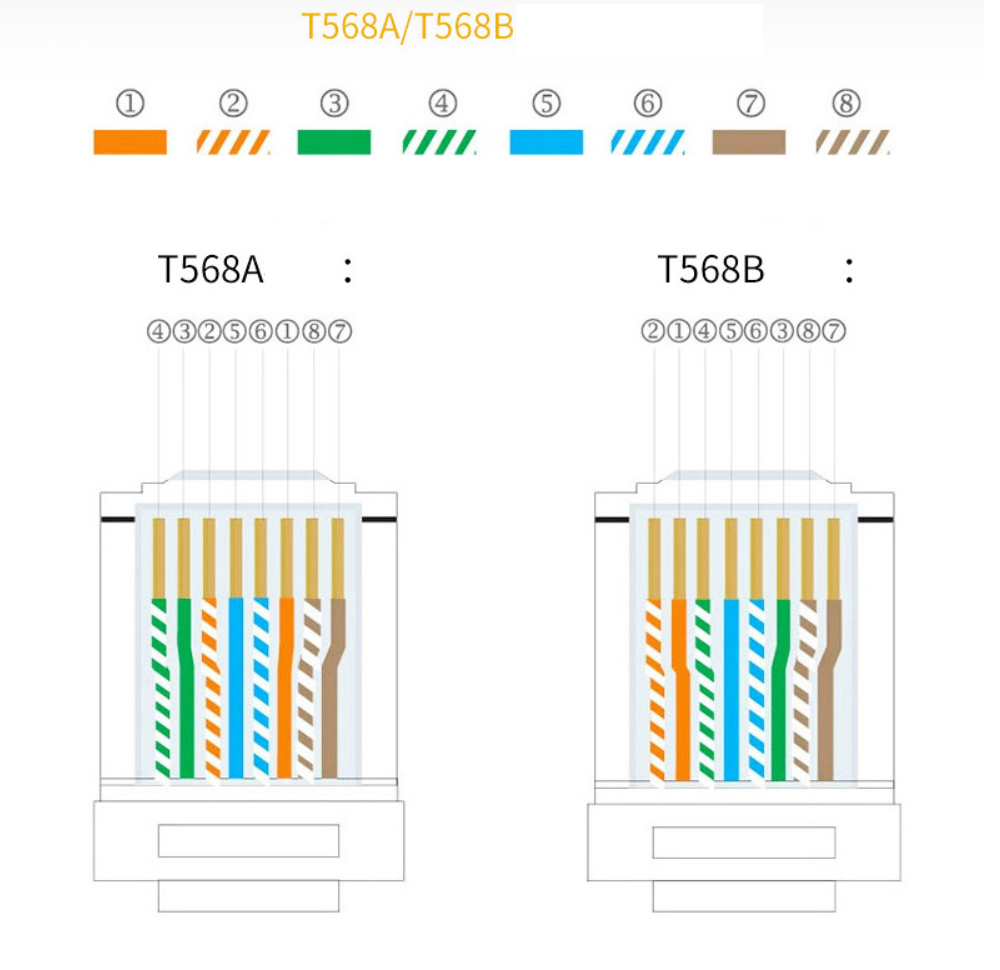

Один использует стандарт 568A, а другой — стандарт 568B.

Параллельные линии:

Оба конца соответствуют стандарту 568A или стандарту 568B.(Как правило, используется параллельная линия 568B.)

Если две стороны соединения не равны, параллельные линии, такие как компьютеры, используются для подключения к маршрутизаторам или коммутаторам.

Если два подключенных устройства равны, для подключения к компьютеру используются перекрестные провода, такие как компьютеры.

Что происходит с линией фронта и что происходит с линией тыла?

ПК-ПК: ------------ Обратная линия (обычно используется)

PC-HUB: ----------- Положительная линия (обычно используется)

PC-SWITCH: --------- Положительная линия (обычно используется)

ПК-МАРШРУТИЗАТОР: --------- Положительная линия (обычно используется)

HUB-HUB Обычное население: ----- Обратная линия

HUB-HUB Cascade Port-Каскадный порт: --Reverse

HUB-HUB Обычный порт-каскадный порт: --Положительная линия

HUB-SWITCH: --------- Обратная линия

HUB (каскадный порт) — ПЕРЕКЛЮЧАТЕЛЬ: — положительная линия

SWITCH-SWITCH:----- Линия обратного хода

SWITCH-ROUTER: ------- положительная линия (обычно используется)

МАРШРУТИЗАТОР-МАРШРУТИЗАТОР: ------- обратная линия

ХАНЧЖОУ ЦИОН КОММУНИКАЦИОННАЯ КО., ЛТДэталон кристалла FCC 68 - первая серия продуктов, разработанных в соответствии со стандартными спецификациями TIA-968A для многоядерных и одноядерных линий 24 ~ 28 AWG.

●Электрические испытания：
A. Испытание на выдерживаемое напряжение диэлектрика 1000 В/пост.
B. Сопротивление изоляции:> 500 МОм.
C. Контактное сопротивление: <20 мОм
● Осмотр золотых пластин：
Согласно MIL-G-45204C
ТИП II (минимум 99% чистого золота)
Класс C+(ДИАПАЗОН ТВЕРДОСТИ КРУГА 130~250)
● Позолоченные инструменты для тестирования：
ФИШЕР.ОБЛАСТЬ ПРИМЕНЕНИЯ
●механический：
A. Прочность на растяжение между кабелем и вилкой — 20 фунтов (89 Н) мин.
B. Прочность: 1200 циклов сопряжения.
●Материал и отделка：
A. Материал корпуса: поликарбонат (ПК) (UL № E50075)
