Обозначение типа:
Названный тип коаксиального разъема RF состоит из основного символа и структурного символа, в середине которого разделены знаком «-».
Основной символ:
Основной символ радиочастотного коаксиального разъема использует международный универсальный основной символ.Различные способы именования относятся к различным структурным продуктам и спецификациям деталей.
Структурный символ:
Структурный символ коаксиального разъема RF указан ниже:
Характеристика | символ | Символ означает | ||||
Вилка (Т) | Розетка(Z) | |||||
1 | Вилка или розетка | Вилка (Т) | Розетка(Z) | - | Доска | кабель |
2 | Импеданс | 50 Ом: знак или нет, 75 Ом: знак 75 | - | 50 или 75 | - | |
3 | Форма контакта | Пин: J | Розетка: К | Дж (К) | К(Дж) | К(Дж) |
4 | Форма внешнего проводника | прямой | Прямой угол: Вт | W | - | W |
5 | Монтажная форма | Фланец: F | Гайка: Y | Для тебя | Для тебя | Для тебя |
6 | Тип кабеля | Кабель: с изоляцией наружный диаметр номинальный размер | Микрополоска: D | Опрессовка: С | Полужесткий (полугибкий) B | Печатная плата: E |
Образец состава радиочастотного коаксиального разъема
Пример 1: TNC-J3
Это означает прямой ВЧ-штекер типа TNC, штыревой внутренний проводник, соответствующий ВЧ-кабелю SYV-50-3 или RG58/U, с гаечным зажимом в концевой форме.

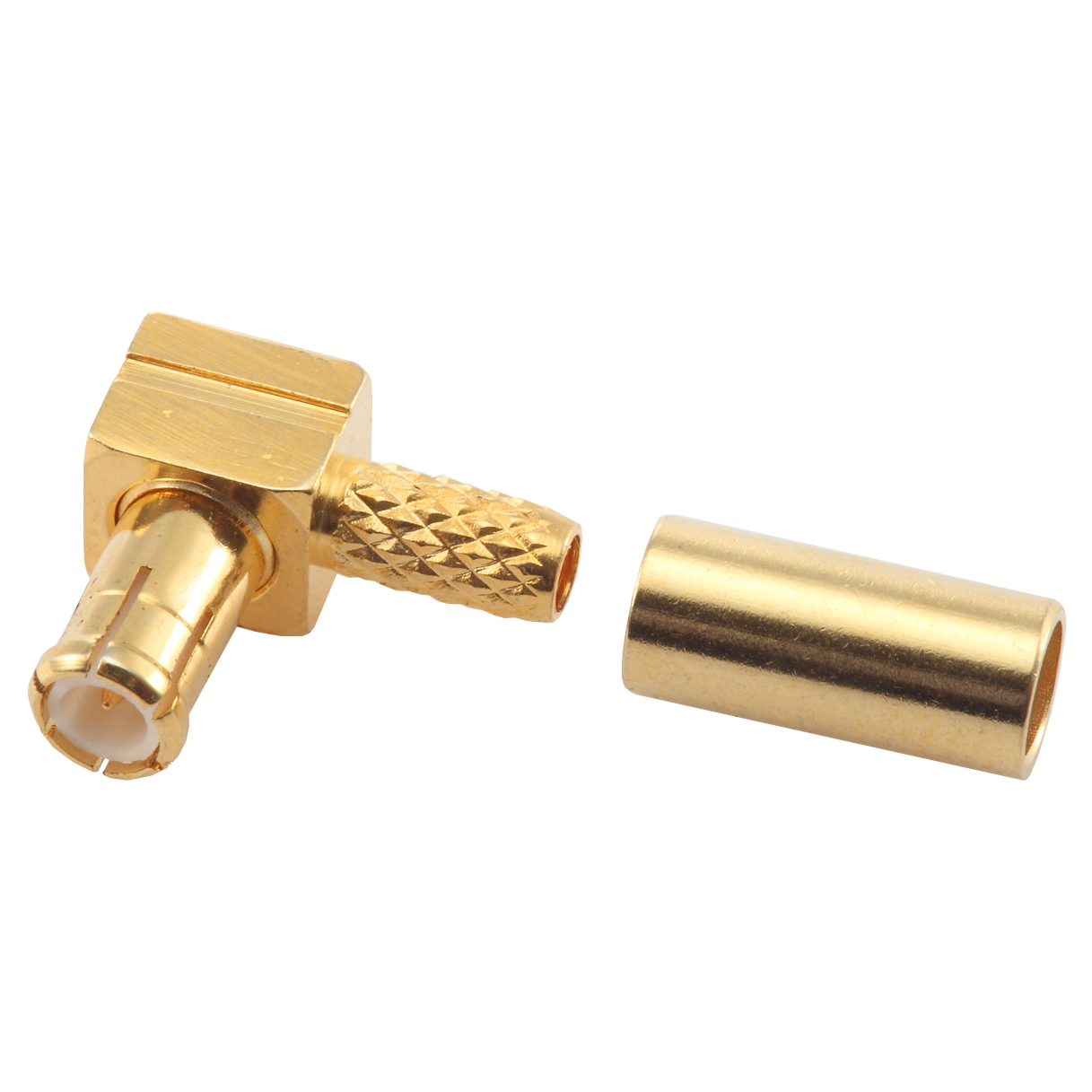

Пример 2: MCX-C-JW1.5
Это означает прямоугольную вилку типа MCX, штыревой внутренний проводник, соответствующий кабелю SFF-50-1.5-1 или RG174/U RF, с обжимным наконечником.
Пример 3:SSMB-ТКЕ-6
Это означает тип SSMB, прямой ВЧ-штекер для монтажа на печатную плату, внутренний проводник гнезда, 50 Ом.-6 означает номер заказа продукта в нашей компании.

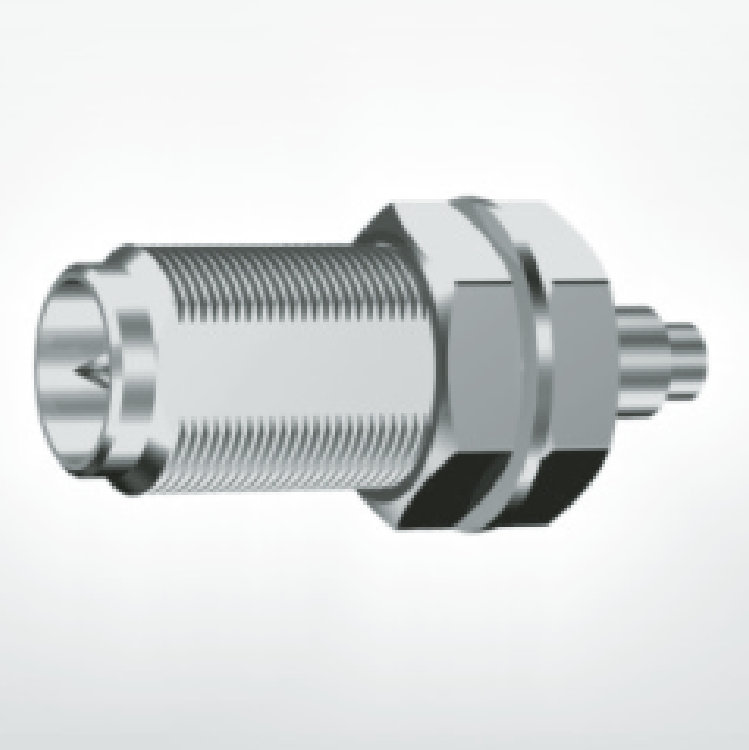

Пример 4: RP-SMA-C-ZJY1.5
Это означает розетку SMA RF с обратной полярностью, штыревой внутренний проводник, тип крепления на переборке, соответствующий кабель RG174 / U, форму наконечника обжимного типа.
Образец типового состава адаптера
Тип адаптера происходит от названия типа розетки или вилки для: часть основного символа адаптера описывается основным символом разъема (адаптер внутри типа) или дробью (адаптер между типами).

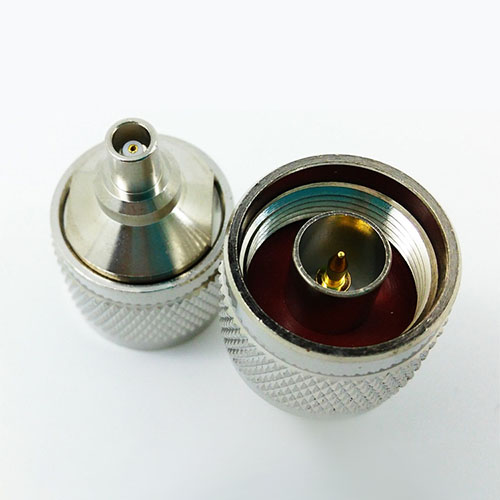

Пример 1: SMA-50JK
Это означает, что тип SMA находится внутри типового адаптера, один конец — вилочный контакт.Другой конец женский.Импеданс 50Ом.
Образец типового состава преобразователя импеданса

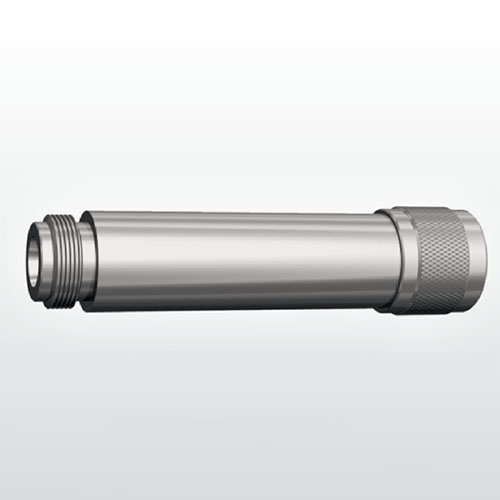

Пример: N-50J/75K
Это означает преобразователь импеданса типа N, один конец 50 Ом, штыревой контакт;другой конец 75 Ом, женский.
