Часть 1: Что такое кабель ADSS

Эксперты по продуктам Джеймс Сюй из электронной компании Zion Communication King-Tone сказали:Полностью диэлектрический самонесущий кабель (ADSS) — это тип волоконно-оптического кабеля, который достаточно прочен, чтобы поддерживать себя между конструкциями без использования проводящих металлических элементов.Он используется электроэнергетическими компаниями в качестве средства связи, устанавливается вдоль существующих воздушных линий электропередачи и часто использует те же опорные конструкции, что и электрические проводники. ADSS является альтернативой OPGW и OPAC с более низкой стоимостью установки.

Часть 2: Цель дизайна

Кабели спроектированы так, чтобы быть достаточно прочными, чтобы их можно было прокладывать между опорными башнями длиной до 700 метров.Кабель ADSS спроектирован таким образом, чтобы он был легким и имел небольшой диаметр, чтобы снизить нагрузку на опорные конструкции из-за веса кабеля, ветра и льда. В конструкции кабеля внутренние стеклянные оптические волокна поддерживаются без напряжения, чтобы поддерживать низкий оптический потери в течение всего срока службы кабеля.Кабель имеет оболочку, чтобы предотвратить повреждение волокон влагой.Оболочка также защищает силовые полимерные элементы от воздействия солнечного ультрафиолетового света. При использовании одномодовых волокон и световых волн с длиной волны 1310 или 1550 нанометров возможны цепи длиной до 100 км без повторителей.Один кабель может нести до 144 волокон.

Часть 3: Обычно детали конструкции

Кабели ADSS производства ZION COMMUNICATION с 6,12,24,48,96 волокнами имеют вес от 200 до 250 кг/км и наружный диаметр оболочки от 11 до 17 мм.Эти кабели могут выдерживать натяжение от 4 до 50 килоньютонов.

Часть 4: Самый важный строительный проект

Чтобы правильно спроектировать структуру кабеля ADSS, необходимо учитывать многие аспекты. В том числе механическую прочность, провисание проводника, скорость ветра, толщину льда, температуру, г, топографию, пролет, Напряжение.

Обычно, когда вы находитесь в производстве, вам необходимо рассмотреть следующие вопросы.

Тип куртки: AT/PE

полиэтиленовая оболочка: обычная полиэтиленовая оболочка.Для линий электропередач ниже 110 кВ и напряженности электрического поля ≤12 кВ.Кабель следует подвешивать в месте, где напряженность электрического поля мала.

В оболочке: оболочка, препятствующая скольжению.Для линий электропередач выше 110 кВ напряженность электрического поля ≤20 кВ.Кабель следует подвешивать в месте, где напряженность электрического поля мала.

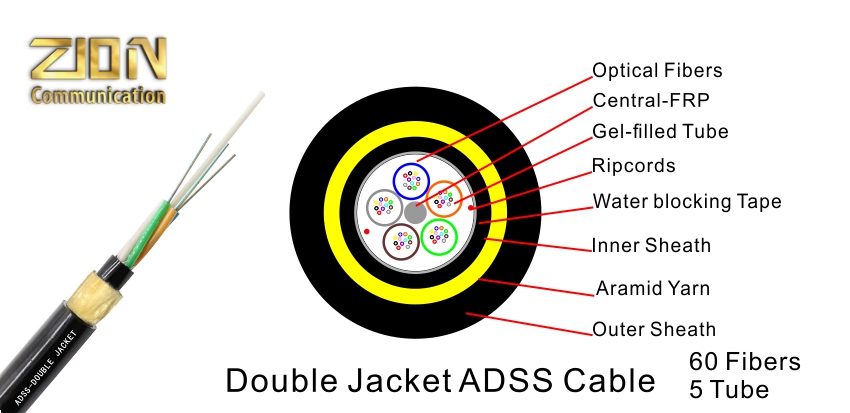

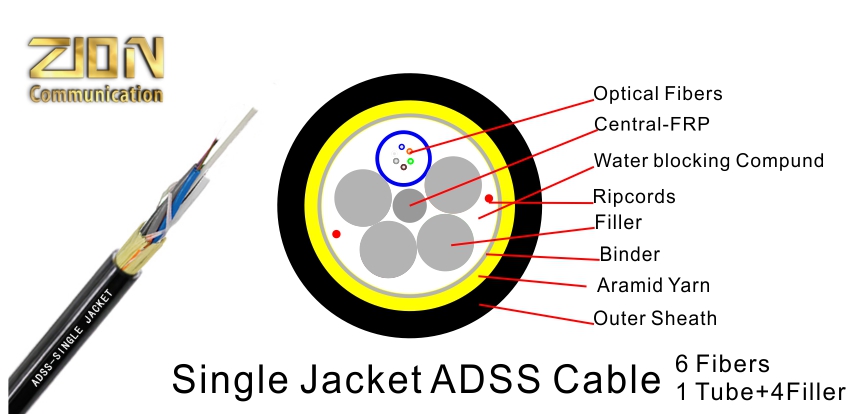

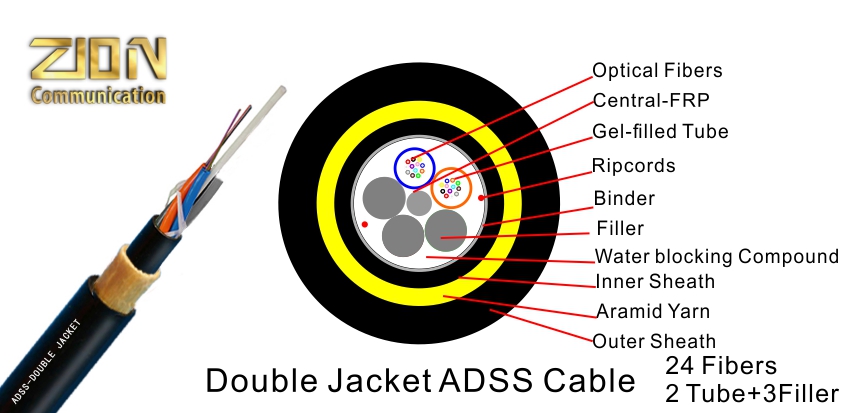

Внешний диаметр кабеля: одинарная оболочка 8–12 мм; двойная оболочка 12,5–18 мм

Количество волокон: 4-144 волокна

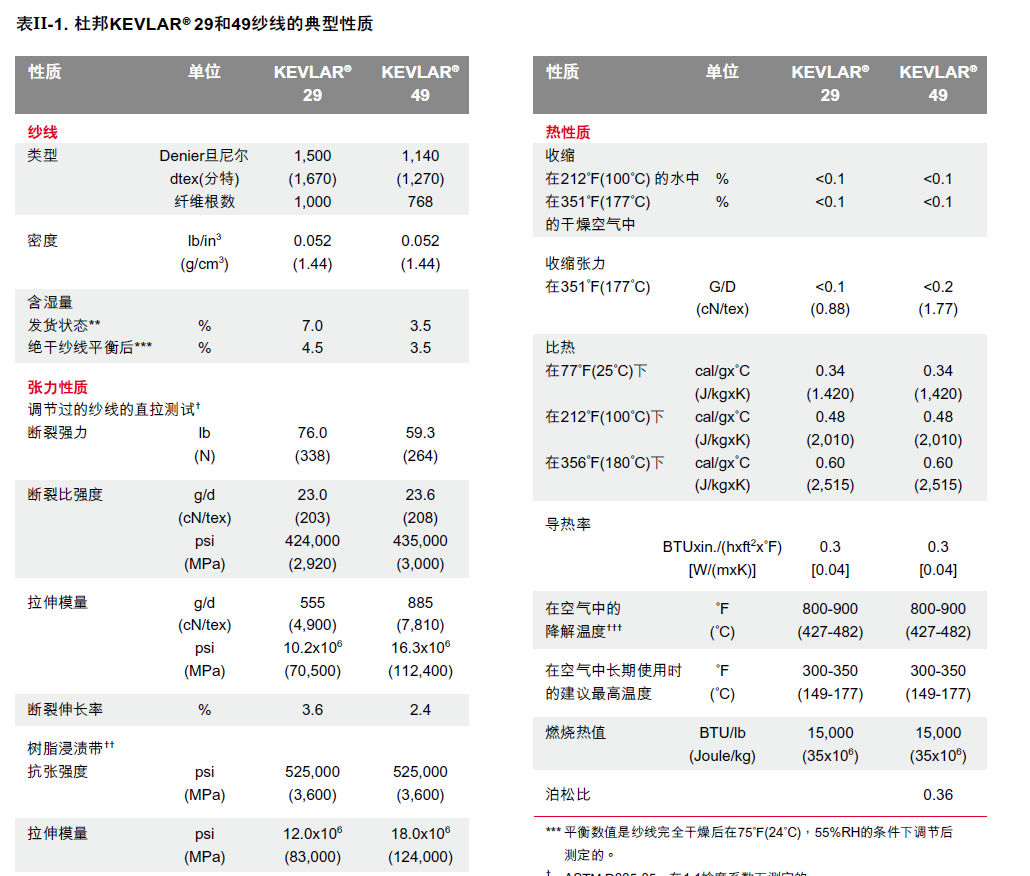

Детали арамидной пряжи: Что-то вроде (20 * K49 3000D) Это основной расчет прочности на растяжение.

Согласно формуле напряжения, С=Н_{Максимум}/Э*ε,

E (модуль растяжения) = 112,4 ГПа (K49 1140Dinner)

ε=0,8%

Обычно расчетная деформация <1%（Многожильная трубка）УТС;

≤0,8%，оценка

Nmax=W*(L2/8f+f);

L = пролет (м); обычно 100 м, 150 м, 200 м, 300 м, 500 м, 600 м;

f = провисание кабеля, обычно 12 м или 16 м.

N_{Максимум}=В*(Д²/8f+f)=0,7*(500*500/8*12+12)=1,83 кН

С=Н_{Максимум}/Э*ε=1,83/114*0,008=2 мм²

Сарамид(К49 2840Д)=3160*10^-4/1,45=0,2179 мм²

N номеров арамидной пряжи=S/s=2/0,2179=9,2

Общий шаг шарнира из арамидного волокна составляет 550–650 мм, угол = 10–12 °.

Вт=Максимальная нагрузка (кг/м)=Вт₁+W₂+W₃=0,2+0+0,5=0,7кг/м

W₁= 0,15 кг/м (это вес кабеля ADSS)

W₂=ρ*[(D+2d)²-D²]*0,7854/1000 (кг/м) (Это вес ДВС)

ρ=0,9 г/см³, плотность льда.

D=диаметр ADSS.Обычно 8мм-18мм

d=толщина ледяного покрова; без льда = 0 мм, легкий лед = 5 мм, 10 мм; тяжелый лед = 15 мм, 20 мм, 30 мм;

Допустим, толщина льда 0 мм, Вт.₂=0

W₃=Wx=α*Wp*D*L=α*(V²/1600)*(D+2d)*L/9,8 (кг/м)

Допустим, скорость ветра 25 м/с, α=0,85;Д=15мм;Ш₃=0,5 кг/м

Wp=V²/1600 (формула стандартного парциального давления, V означает скорость ветра)

α = 1,0 (v < 20 м/с); 0,85 (20-29 м/с); 0,75 (30-34 м/с); 0,7 (> 35 м/с);

α означает Коэффициент неравномерности ветрового давления.

Уровень |явление |РС

1 Дым может указать направление ветра.от 0,3 до 1,5

2 Человеческое лицо кажется ветром, а листья слегка шевелятся.от 1,6 до 3,3

3 Листья и микроприемы трясутся и флаг разворачивается.3,4~5,4

4 Пыль и бумагу на полу можно взорвать, а ветки дерева потрясти.от 5,5 до 7,9

5 Маленькое лиственное дерево качается, и волны во внутренних водах.от 8,0 до 10,7

6 Большие ветки трясутся, провода гудят, зонт трудно поднять.10,8~13,8

7 Все дерево качается, и неудобно ходить по ветру.13,9~17.л

8 Микроветвь сломана, и люди очень сопротивляются движению вперед.17,2~20,7

9 Дом из травы был поврежден, а ветки сломаны.от 20,8 до 24,4

10 Деревья могут быть повалены ветром, а основные постройки разрушены.от 24,5 до 28,4

11 Редко встречается на суше, большие деревья могут быть повалены ветром, а общие здания серьезно повреждены.28,5~32,6

12 Мало его на земле, и разрушительная сила его огромна.32,7~36,9

RTS: Номинальная прочность на растяжение

Относится к расчетному значению прочности несущей секции (в основном с учетом прядильного волокна).

УТС: Предел прочности при растяжении UES>60% RTS

В течение срока службы кабеля возможно превышение расчетной нагрузки при максимальном натяжении кабеля. Это означает, что кабель может быть перегружен в течение короткого времени.

МАТ: Максимально допустимое рабочее натяжение 40% RTS

MAT является важной основой для расчета провеса - натяжения - пролета, а также важным свидетельством для характеристики напряженно-деформированных характеристик оптического кабеля ADSS. Относится к расчету метеорологических условий при теоретическом расчете полной нагрузки, натяжения кабеля.

При таком натяжении деформация волокна должна быть не более 0,05% (ламинированная) и не более 0,1% (центральная труба) без дополнительного затухания.

ЭЦП: Сила каждый день (16~25)% RTS

Среднегодовое напряжение, иногда называемое среднесуточным напряжением, относится к ветру и отсутствию льда, а среднегодовая температура, теоретический расчет натяжения троса нагрузки, может рассматриваться как ADSS при длительной эксплуатации среднего напряжения. (должен) заставить.

EDS обычно составляет (16~25)% RTS.

При таком натяжении волокно не должно иметь деформации, дополнительного затухания, то есть быть очень устойчивым.

EDS также является параметром усталостного старения волоконно-оптического кабеля, в соответствии с которым определяется антивибрационная конструкция волоконно-оптического кабеля.
