Знакомство с медным соединительным кабелем
Как найти высококачественного производителя и экспортера патч-кабеля CAT 8/CAT 7/CAT 6A/CAT 6/CAT 5e/патч-корда/патч-кабеля
медные патч-корды сыграли центральную роль в разработке кабельных систем общего назначения и структурированных кабельных систем.
и используются сегодня для подключения практически всех сетевых компонентов, независимо от конкретных приложений или отраслей.
Медный соединительный кабель быстро становятся привычной частью нашей повседневной жизни, поскольку системы Ethernet обеспечивают все более гибкую
экономичный способ передачи голоса, данных и мультимедиа по интегрированным сетям.Мы можем видеть их на рабочих местах в различных коммерческих и образовательных зданиях.
Использование медных патч-кордов является обычным явлением, но они имеют некоторые важные отличия, которые могут ограничивать взаимозаменяемость.
В этом техническом документе рассматриваются различия в свойствах кабелей и разъемов Ethernet, соответствующие стандарты, основные поставщики и другая информация, которая поможет вам при покупке.
Содержание
1. Различные типы (категории) медного патч-корда
2. 8 типов конструкции медного патч-корда
3. Справочные стандарты медного соединительного кабеля
4. Разъемы медного соединительного кабеля
5. Основное испытательное оборудование
6. Основные производители и бренды
Медный патч-кабель, патч-корд или патч-корд — это электрический используется для подключения («вставки») одного электронного устройства к другому для маршрутизации сигнала.
Устройства разных типов (например, коммутатор, подключенный к компьютеру, или коммутатор к маршрутизатор) соединены патч-кордами.
Эти соединительные кабели описываются их различными категориями, например
Патч-кабели CAT 5e, патч-кабели CAT 6, патч-кабели CAT 6a, патч-кабели CAT 7, патч-кабели CAT 8 и т. д., которые часто признаются TIA, и их краткое описание приведено ниже:
U – неэкранированный / F – фольгированный экран / S – экранированный экран (только внешний слой) / TP – витая пара
Unshielded/Unshielded Twisted Pair — полностью неэкранированный кабель, который до сих пор часто используется для кабелей более низких категорий Cat.5 и Cat.6.
Это означает, что их обычно достаточно для методов передачи сетей вплоть до Gigabit Ethernet, даже если они не являются оптимальными.
Однако в некоторых случаях лучше использовать неэкранированные кабели.
Во-первых, если существуют большие разности потенциалов между конечными точками опорного потенциала и используемыми сетевыми устройствами.
сами подключены к земле или потенциалу земли через контакт PE кабеля питания, второе соединение с землей и заземление
создается петля.Он генерирует низкочастотные компенсационные токи через экран кабеля, которые значительно ухудшают качество сигнала.
Во-вторых, некоторые системы удлинителей AV или USB, в которых используются кабели Cat.X, больше зависят от хороших перекрестных помех, чем от хорошего экранирования, и поэтому
лучше работать с неэкранированными кабелями.
Кабель AF/UTP состоит из жилы кабеля U/UTP, обернутой фольгой. Экран изготовлен в основном из алюминиевой ламинированной пластиковой фольги.Надолго
время этот тип экранирования был наиболее часто используемым и более чем достаточно для категорий кабелей Cat.5 и Cat.6 и для
стандарты передачи до Gigabit Ethernet, при этом значительно оптимизация качества сигнала по сравнению с кабелями U/UTP.
Этот тип экранирования с экранирующей оплеткой вокруг жилы кабеля и экранирование фольгой вокруг отдельных пар проводов иногда
называется кабелем PiMF (пара в металлической фольге).Он представляет собой самое сильное экранирование и должно использоваться для некоторых категорий кабелей
(Категория 7, Кат.7А и Кат.8.2).Сетка габаритного щита должен иметь охват более 30% для достижения
достаточная защита от типично низкочастотного (и длинноволновые) помехи.
Ниже приведены онлайн-ссылки на сопутствующие товары для вашего удобства.
Медные соединительные кабели: https://www.zion-communication.com/Copper-Patch-Cord-Cable.html
АНСИ/ТИА/ЭИА-568.2-Д
ИСО/МЭК 11801
EN50173
EN50175
ИЭЭЭ 802.3
Зарегистрированный разъем (RJ) — это стандартизированный физический сетевой интерфейс для подключения телекоммуникационного оборудования или оборудования для передачи данных.
Наиболее распространенным разъемом для витой пары является 8-контактный модульный разъем с 8 контактами (8P8C), который обычно называют разъемом RJ45.
Более подробную информацию, пожалуйста, посетите: https://www.zion-communication.com/Modular-Plugs-Products.html
Разъем GG45/ARJ45 работает в диапазоне частот от 600 МГц до 5 ГГц с экранированной витой парой и твинаксиальными кабелями.
Чтобы уменьшить перекрестные помехи, две из четырех пар были перемещены таким образом, чтобы каждая пара занимала один угол.
Выступ на гнезде предназначен для включения переключателя на гнезде для альтернативных положений контактов.
Таким образом, в сочетании с внутренней системой клеток Фарадея интерфейс GG45 имеет достаточно места,
плюс возможность перехода на более высокоскоростное обслуживание путем обновления до патч-кордов категории 7A, которые активируют переключатель в разъеме.

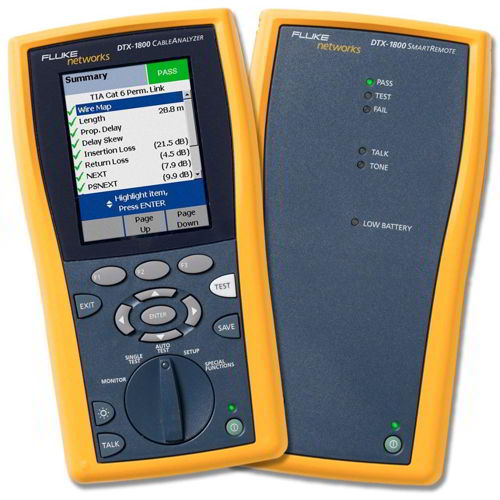

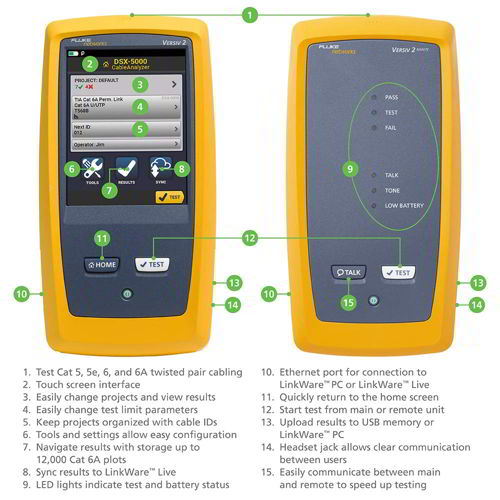

Fluke: DSX2-8000,DSX2-5000,DTX-1800
Тестирование канала CHANEL: один интегрированный кабельный продукт помещается в испытательное оборудование для тестирования.Большинство задействованных каналов связаны с тестированием кабелей, что означает тестирование таких показателей производительности, как пропускная способность, затухание, отношение сигнал/шум, перекрестные помехи и т. д. для мономера кабеля.
Тестирование ссылок имеет большее практическое значение, чем тестирование каналов.
СИОНСКАЯ СВЯЗЬ / ПРИВЕТСТВЕННЫЙ СИГНАЛ
● Zion Communication является одним из лучших производители и экспортеры сетевых соединительных кабелей с витой парой
● Zion Communication имеет передовое производственное оборудование и превосходных инженеров и квалифицированных рабочих, чтобы гарантировать нашим клиентам лучший медный соединительный кабель с витой парой.
● Руководство Zion Communications и международные отделы продаж стремятся к максимальному удовлетворению потребностей наших клиентов.
● UL/ETL/CPR/CE/DELTA/RoHS/REACH/ISO9001/ANATEL/SABS
ZION Communication имеет богатый опыт в производстве корпусов OEM/ODM благодаря команде специалистов по исследованиям и разработкам.
• Индивидуальный логотип на Plug & Boot
• Печать на кабеле
• Дизайн этикетки/полиэтиленового пакета/коробки
• Доступны разные цвета и разные длины
• Различное литье/снятие напряжения
SIEMON/LEGRAND/PANDUIT/BELDEN/CORNING/AMP/MOLEX/IBM/NEXANS...
