Введение в сетевые кабели с витой парой

1, различные типы кабелей Ethernet с витой парой

Для Ethernet и других телекоммуникационных и сетевых приложений доступно множество различных кабелей.

Эти сетевые кабели также называемый кабели локальной сети которые описываются их различными категориями, например

Кабели CAT 5e, кабели CAT 6, кабели CAT 6a, кабели CAT 7, кабели Cat 8 и т. д., которые часто признаются TIA,

и они кратко изложены ниже:

2, Общеотраслевая номенклатура типов кабельных конструкций

U – неэкранированный / F – фольгированный экран / S – экранированный экран (только внешний слой) / TP – витая пара

U/UTP

неэкранированная витая пара

Unshielded/Unshielded Twisted Pair — полностью неэкранированный кабель, который до сих пор часто используется для кабелей более низких категорий Cat.5 и Cat.6.

Это означает, что их обычно достаточно для методов передачи сетей вплоть до Gigabit Ethernet, даже если они не являются оптимальными.

Однако в некоторых случаях лучше использовать неэкранированные кабели.

Во-первых, если существуют большие разности потенциалов между конечными точками опорного потенциала и используемыми сетевыми устройствами.

сами подключены к земле или потенциалу земли через контакт PE кабеля питания, второе соединение с землей и заземление

создается петля.Он генерирует низкочастотные компенсационные токи через экран кабеля, которые значительно ухудшают качество сигнала.

Во-вторых, некоторые системы удлинителей AV или USB, в которых используются кабели Cat.X, больше зависят от хороших перекрестных помех, чем от хорошего экранирования, и поэтому

лучше работать с неэкранированными кабелями.

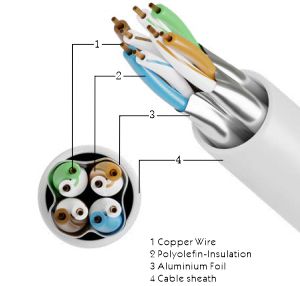

Ф/УТП

Фольгированная неэкранированная витая пара

Кабель AF/UTP состоит из жилы кабеля U/UTP, обернутой фольгой. Экран изготовлен в основном из алюминиевой ламинированной пластиковой фольги.Надолго

время этот тип экранирования был наиболее часто используемым и более чем достаточно для категорий кабелей Cat.5 и Cat.6 и для

стандарты передачи до Gigabit Ethernet, при этом значительно оптимизация качества сигнала по сравнению с кабелями U/UTP.

S/FTP

Экранированная витая пара из фольги

Этот тип экранирования с экранирующей оплеткой вокруг жилы кабеля и экранирование фольгой вокруг отдельных пар проводов иногда

называется кабелем PiMF (пара в металлической фольге).Он представляет собой самое сильное экранирование и должно использоваться для некоторых категорий кабелей

(Категория 7, Кат.7А и Кат.8.2).Сетка габаритного щита должен иметь охват более 30% для достижения

достаточная защита от типично низкочастотного (и длинноволновые) помехи.

Ниже приведены онлайн-ссылки на сопутствующие товары для вашего удобства.

Кабели Ethernet: https://www.zion-communication.com/network-cable-products-catalog.html

Кабели категории 8: https://www.zion-communication.com/NO-7112436-S-FTP-CAT8-LSZH-pd41696334.html

Кабели категории 7: https://www.zion-communication.com/CAT7-CAT7A.html

Кабели категории 6а: https://www.zion-communication.com/CAT6A-Ethernet-network-cable.html

Кабели категории 6: https://www.zion-communication.com/CAT6-Ethernet-cable.html

Кабели CAT 5e: https://www.zion-communication.com/CAT5e-Ethernet-cable.html

3, Производство Справочные стандарты кабелей с витой парой

UL444/UL1581/UL1666/IEC60332-1/IEC60332-3-24/EN50399

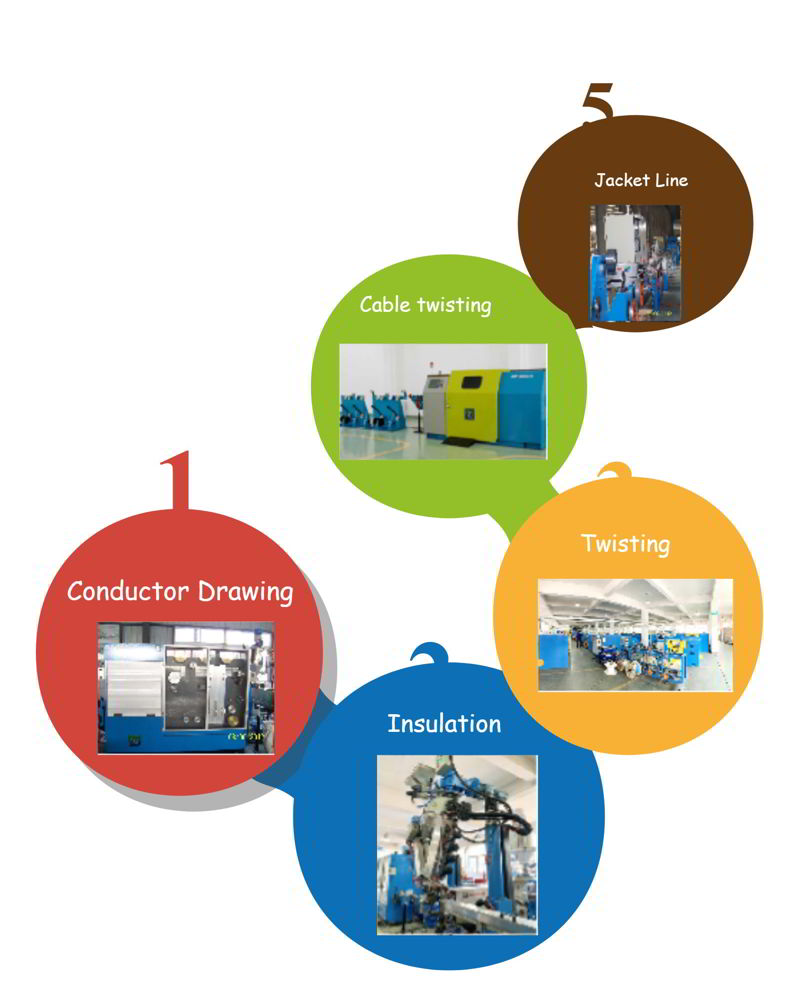

4, Технологическая схема производства сетевого кабеля

Чертеж проводника → Изоляция → скручивание → Скручивание кабеля → Линия куртки

5, стандарты испытаний

ИСО/МЭК11801, АНСИ/ТИА-568-К.2

6, основное испытательное оборудование

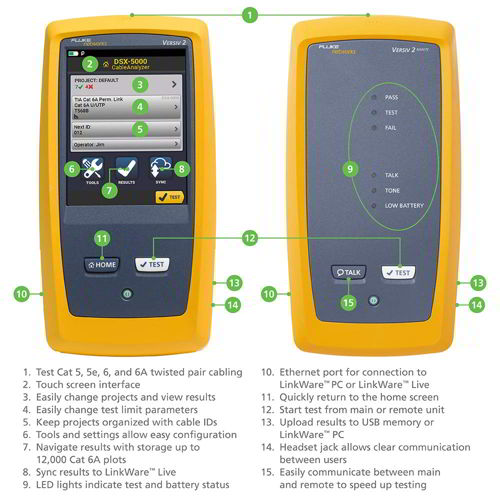

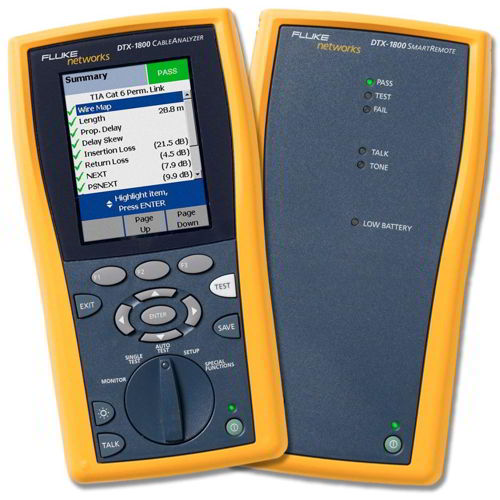

1) Fluke: DSX2-8000,DSX2-5000,DTX-1800

Тестирование Link LINKED: это предназначено для размещения полной интегрированной кабельной системы в испытательном оборудовании для тестирования, в котором полная интегрированная кабельная система фактически означает связь.

Тестирование канала CHANEL: один интегрированный кабельный продукт помещается в испытательное оборудование для тестирования.Большинство задействованных каналов связаны с тестированием кабелей,

что означает тестирование таких показателей производительности, как пропускная способность, затухание, отношение сигнал/шум, перекрестные помехи и т. д. для мономера кабеля.

Тестирование ссылок имеет большее практическое значение, чем тестирование каналов.

2) Сетевые анализаторы

Может напрямую и точно тестировать 100 м, 305 м и другие длины, требования к тесту выше, чем тест FLUKE.

7, упаковка

1) Общая внутренняя упаковка

2) Общая внешняя упаковка

8, основные производители и бренды

СИОНСКАЯ СВЯЗЬ / ПРИВЕТСТВЕННЫЙ СИГНАЛ

● Zion Communication является одним из ведущих производителей и экспортеров сетевого кабеля с витой парой.

● Большой опыт производства на экспорт и решения проблем сетевого кабеля с витой парой.

● Zion Communication фокусируется на потребностях клиентов: обеспечивает конкурентоспособный сигнал и продукты и услуги по передаче электроэнергии низкого напряжения, продолжает создавать максимальную ценность для клиентов!

● Zion Communication имеет передовое производственное оборудование и превосходных инженеров и квалифицированных рабочих, чтобы гарантировать нашим клиентам лучший сетевой кабель с витой парой.

● Руководство Zion Communications и международные отделы продаж стремятся к максимальному удовлетворению потребностей наших клиентов.

● UL/ETL/CPR/CE/DELTA/RoHS/REACH/ISO9001/ANATEL/SABS

SIEMON/LEGRAND/PANDUIT/BELDEN/CORNING/AMP/MOLEX/IBM/NEXANS...
