Введение в волоконно-оптический соединительный кабель

Введение в волоконно-оптический соединительный кабель

Как найти высококачественного производителя и поставщика оптоволоконных патч-кордов/патч-кордов/патч-проводов?

Сценарист: MJ из Zion Communication

Дата:2021-8-9

Волоконно-оптический патч-корд/патч-кабель/патч-кабель — это оптоволокно кабель с заглушками на обоих концах с разъемами, которые позволяют быстро и удобно подключать его к кабельное телевидение, оптический переключатель, оптический передатчик, приемник, клеммная коробка или другое телекоммуникации оборудование. Благодаря более толстому защитному слою он обычно используется в соединении между оптическим терминалом и клеммной коробкой и применяется в некоторых областях, таких как волоконно-оптическая система связи, оптоволоконная сеть доступа, оптоволоконная передача данных, локальная сеть и центр обработки данных. .

Развитие на сегодняшний день, рынок имеет широкий спектр волоконно-оптических патч-кордов, когда нам нужно купить, как мы можем сделать правильный выбор?Помимо того, что мы сталкиваемся со многими производителями, как мы можем сделать правильный выбор?Часто люди путаются!Это цель этой статьи: помочь людям хорошо понять волоконно-оптический соединительный кабель. и сделать правильный выбор.

Содержание

1. Различные виды из волоконно-оптический патч-корд

2. Типы разъемов и типичное применение

3. Тип полировки: UPC или APC или ПК или плоский

4. Режим волокна: SM или MM

5. Количество волокон: симплексное или дуплексное

6. Материал оболочки кабеля и цвет оболочки

7. Схема именования волоконно-оптических патч-кордов

8. Горячие типы волоконно-оптического патч-корда

9. Основные производители и бренды

1,Различные виды из волоконно-оптический патч-корд

Какие бывают типы оптоволоконных патч-кордов и как выбрать правильный?Мы сделаем классификацию и объяснение в этой заметке.

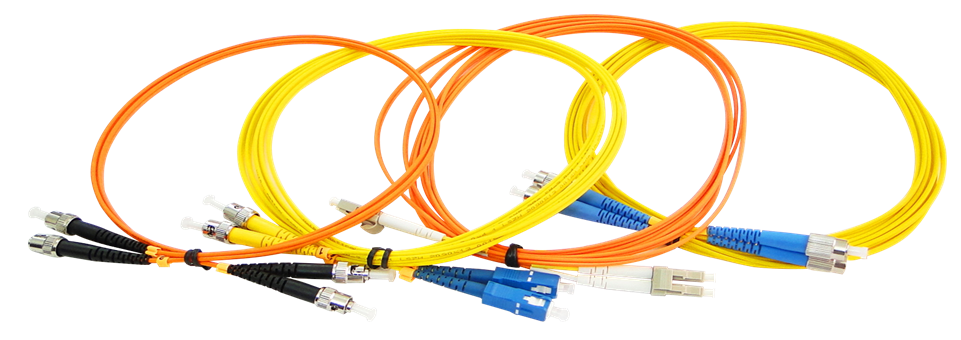

1.1）Общий tтипы fибер оптический рприкрепить cзаказы (Самый популярный)

Основываясь на различных спецификациях и стандартах, обычные оптоволоконные патч-корды можно классифицировать с точки зрения типа разъема, типа полировки, типа волокна, количества волокон и типа оболочки.

Посетите нас, чтобы узнать цену и образцы: https://www.zion-communication.com/Fiber-Pacth-Cord.html

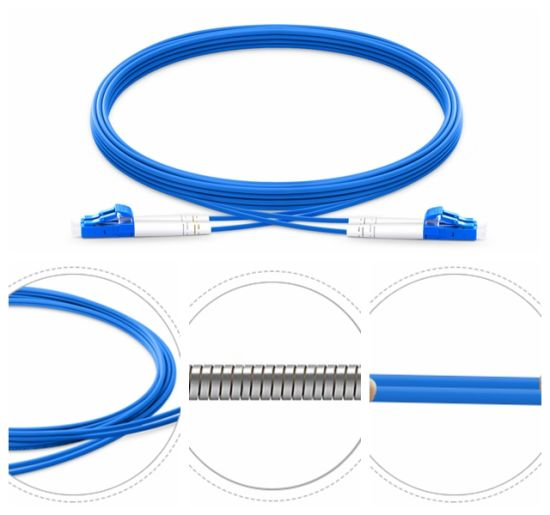

1.2）Патч-корд из армированного волокна

Армированный волоконно-оптический патч-корд использует гибкую трубку из нержавеющей стали внутри внешней оболочки в качестве брони для защиты стекловолокна внутри.Он сохраняет все характеристики стандартного патч-корда, но намного прочнее.Он не повредится, даже если на него наступит взрослый, и они устойчивы к грызунам.

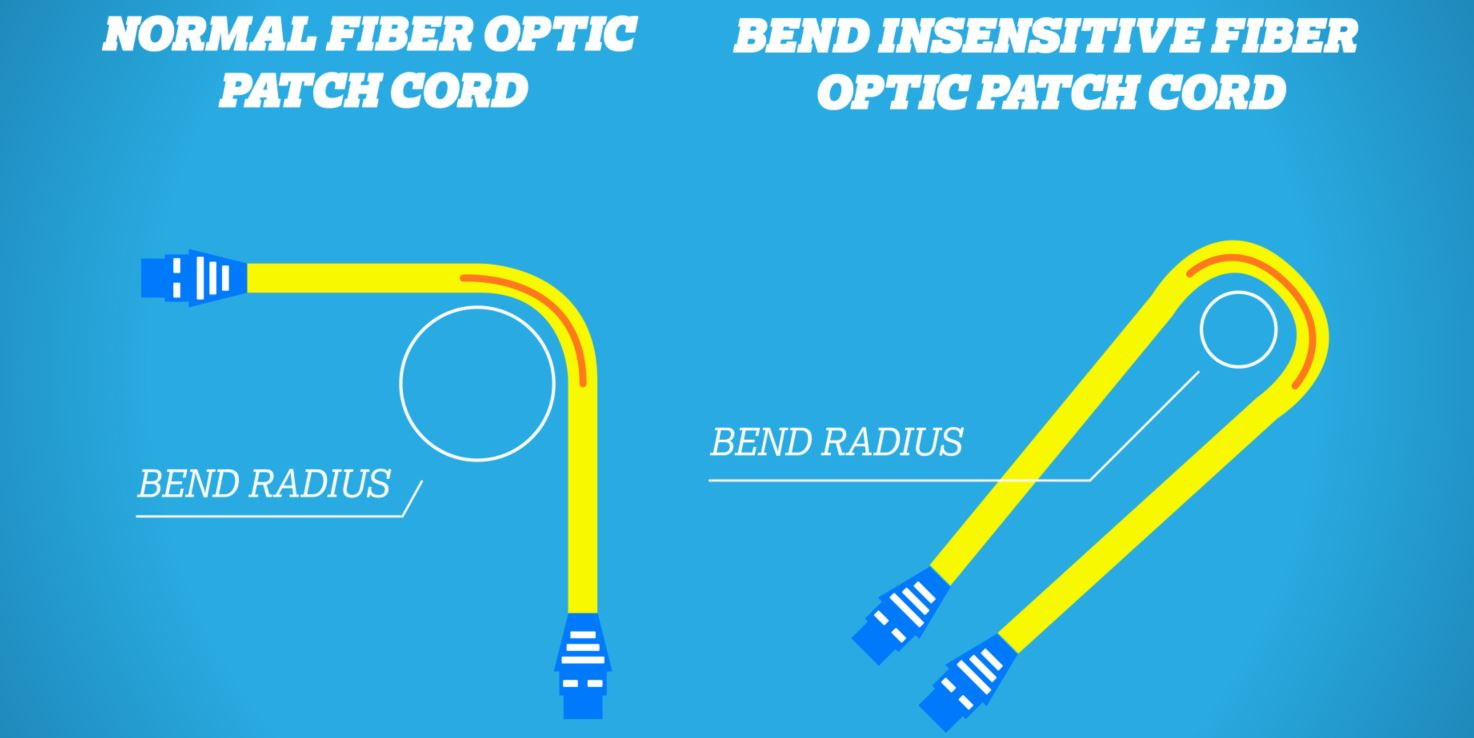

1.3）Сгибание нечувствительного оптоволоконного патч-корда

Нечувствительный к изгибу волоконный патч-корд широко используется в FTTH.Волокно не чувствительно к нагрузкам и изгибам.К одномодовым волокнам, нечувствительным к изгибам, относятся G657A1, G657A2, G657B2 и G657B3.

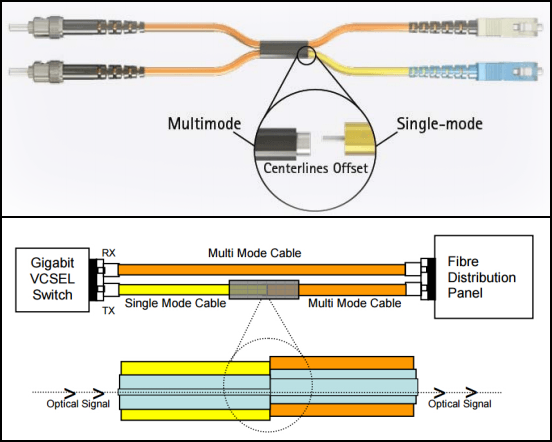

1.4) Волоконно-оптический патч-корд с кондиционированием режима

Патч-корд с согласованием режима требуется там, где маршрутизаторы и коммутаторы Gigabit 1000 Base-LX устанавливаются в существующие многомодовые кабельные системы.Модули приемопередатчиков запускают только одномодовые сигналы 1300 нм, но существующая сеть построена с использованием многомодовых кабелей.

2,Типы разъемов и типичное приложение

В оптоволоконных соединительных кабелях используется много типов разъемов, таких как

LC, SC, FC, ST, MU, MTRJ, LSH, E-2000. Давайте рассмотрим распространенные типы разъемов:

3,Тип полировки

Волоконно-оптические соединители спроектированы и отполированы до различных форм, чтобы свести к минимуму обратное отражение, что особенно важно в одномодовых приложениях.В зависимости от типа полировки соединителей существуют патч-корды PC, UPC и APC.В этом посте ПК, UPC и разъем APC: выбор правильного типа оптоволоконного разъема представляет разницу между ПК, UPC и APC.В настоящее время тип полировки PC был заменен типом UPC.Выберете ли вы UPC или APC, зависит от вашего фактического применения.Поскольку APC обеспечивает меньшие вносимые потери, чем UPC, волоконно-оптические соединительные кабели APC более применимы для приложений с высокой пропускной способностью и дальних соединений, таких как FTTx, пассивная оптическая сеть (PON) и мультиплексирование с разделением по длине волны (WDM).В то время как волоконные патч-корды UPC применяются к оптическим системам, которые менее чувствительны к вносимым потерям, таким как цифровое телевидение и телефония.

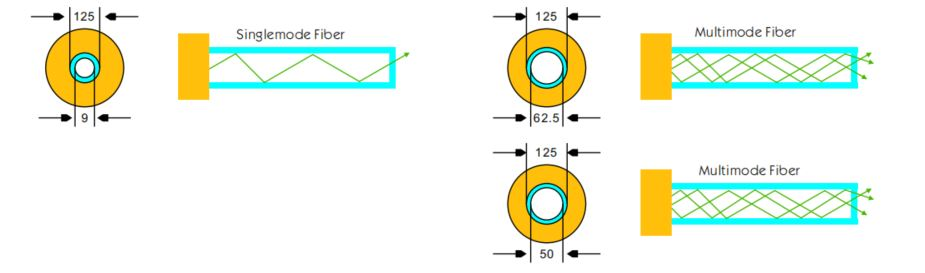

4,Волоконный режим

Режим волоконно-оптических соединительных кабелей указывает, как световые лучи проходят внутри волокна.Существует два режима оптоволоконного кабеля: одномодовый и многомодовый. Одномодовый патч-корд пропускает только одну моду света по своей длине с очень тонким диаметром 8-10 микрон, поэтому он может передавать сигналы на гораздо более высоких скоростях с более низким затухание.Одномодовое волокно имеет две разновидности: OS1 и OS2, которые различаются по конструкции и применению. Сердцевина патч-корда многомодового волокна больше, обычно 50 или 62,5 микрона, что позволяет передавать несколько световых режимов.Он поставляется в пяти вариантах, поддерживающих различные скорости передачи или расстояния: 62,5-микронный OM1, 50-микронный OM2, 50-микронный OM3, 50-микронный OM4, которые можно отличить по стандартным цветам оболочки.

5, количество волокон:Симплекс или Дуплекс

5.1) SX или DX

По количеству волокон различают симплексные и дуплексные патч-корды.Как показано на рисунке, патч-корд с симплексным волокном содержит одну жилу волокна с одним симплексным разъемом на каждом конце.

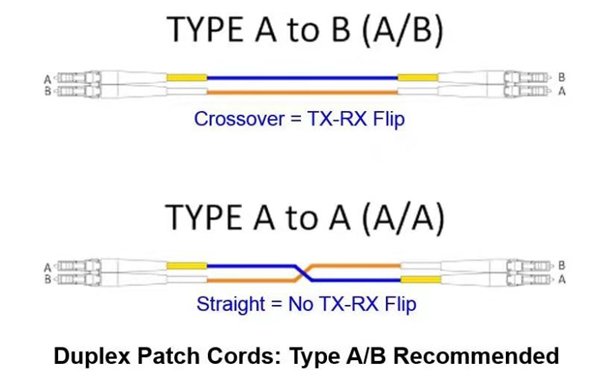

5.2) Дуплексные патч-корды: рекомендуется тип A/B

Чтобы выбрать модель дуплексного хэдлока, нужно различать перекрестный или параллельный захват.Пожалуйста, проверьте таблицу ниже.

6, материал оболочки кабеля и цвет оболочки

PVC и LSZH используются для описания обычного материала оболочки волоконного патч-корда.

7, Схема именования волоконно-оптических патч-кордов

Ниже приведены общепринятые общепринятые соглашения об именах для оптоволоконных патч-кордов.

8, Горячие типы волоконно-оптических патч-кордов

8.1) Типы LC в LC

8.2) Типы SC в SC

8.3) FC к типам FC

8.4) Типы LC в SC

8.5) Типы LC-ST

8.6) Типы LC в FC

8.7) Индивидуальные

Больше продуктов, пожалуйста, посетите наш веб-сайт:

https://www.zion-communication.com/Fiber-Pacth-Cord.html
