Как найти высококачественного производителя и поставщика оптоволоконных пигтейлов?
Сценарист: MJ из Zion Communication
Дата: 2021-8-10
Волокно оптический Пигтейл — это одиночное короткое волокно, как правило, с плотной буферизацией, с предварительно установленным на заводе оптическим разъемом на одном конце и оголенным участком волокна на другом.
Пигтейл может иметь либо разъем-розетку, либо разъем-вилку.Гнездовые сращивания могут быть установлены на коммутационных панелях, обычно попарно, хотя также доступны одноволоконные решения, позволяющие подключать их к конечным точкам или другим оптоволоконным трассам с патч-волокнами.В качестве альтернативы они могут иметь штекерные разъемы, которые подключаются непосредственно к оптическому приемопередатчику.
Один конец косички зачищен и сплавлен с одним волокном в многоволоконном стволе.Пигтейл присоединяется к каждому волокну магистрали, «разбивая» многоволоконный кабель на составляющие его волокна для подключения к конечному устройству.
Сочетание высококачественных волоконных пигтейлов и надлежащих методов сращивания обеспечивает наилучшие характеристики для заделки оптоволоконных кабелей.Пигтейлы используются в 99% одномодовых приложений, но они также используются во многих многомодовых приложениях.
Содержание

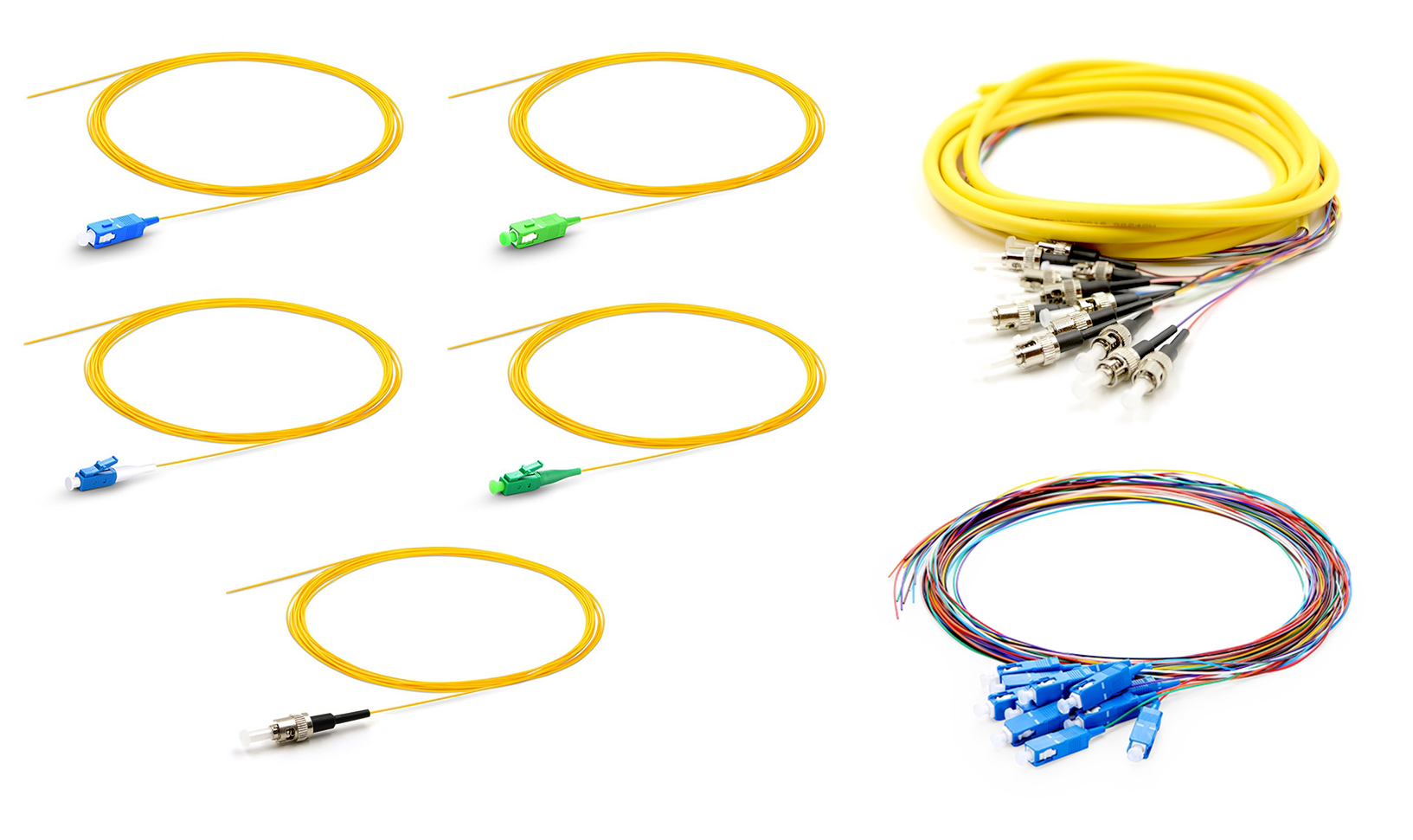

1. Различные типы волоконно-оптических пигтейлов
2. Типы разъемов и типичное применение
3. Тип полировки: UPC или APC или ПК или плоский
4. Режим волокна: SM или MM
5. Материал оболочки кабеля и цвет оболочки
6. Схема именования волоконно-оптических патч-кордов
7. Горячие типы волоконно-оптических пигтейлов
8. Основные производители и бренды

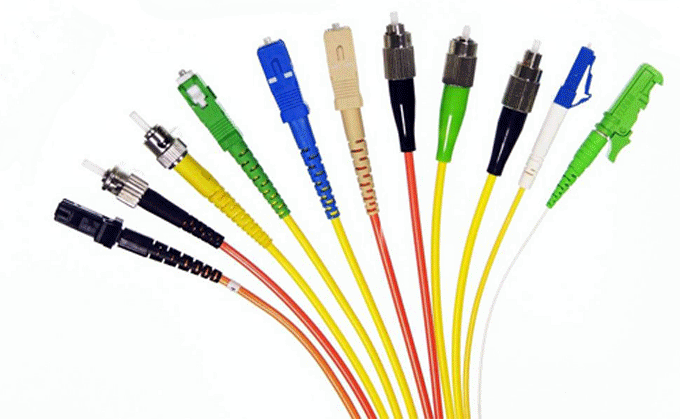

Какие бывают типы оптоволоконных пигтейлов и как выбрать правильный?
Мы сделаем классификацию и объяснение в этой заметке.
Вот два типа волоконно-оптических пигтейлов.Первый тип разъемами, волоконно-оптические пигтейлы имеют некоторые типы включая LC, SC, ST, FC, MU, E2000 и МТРЖ.Во-вторых тип по волокнам, волоконно-оптические пигтейлы имеют два типа: одномодовые (SM) и многорежимный (ММ).

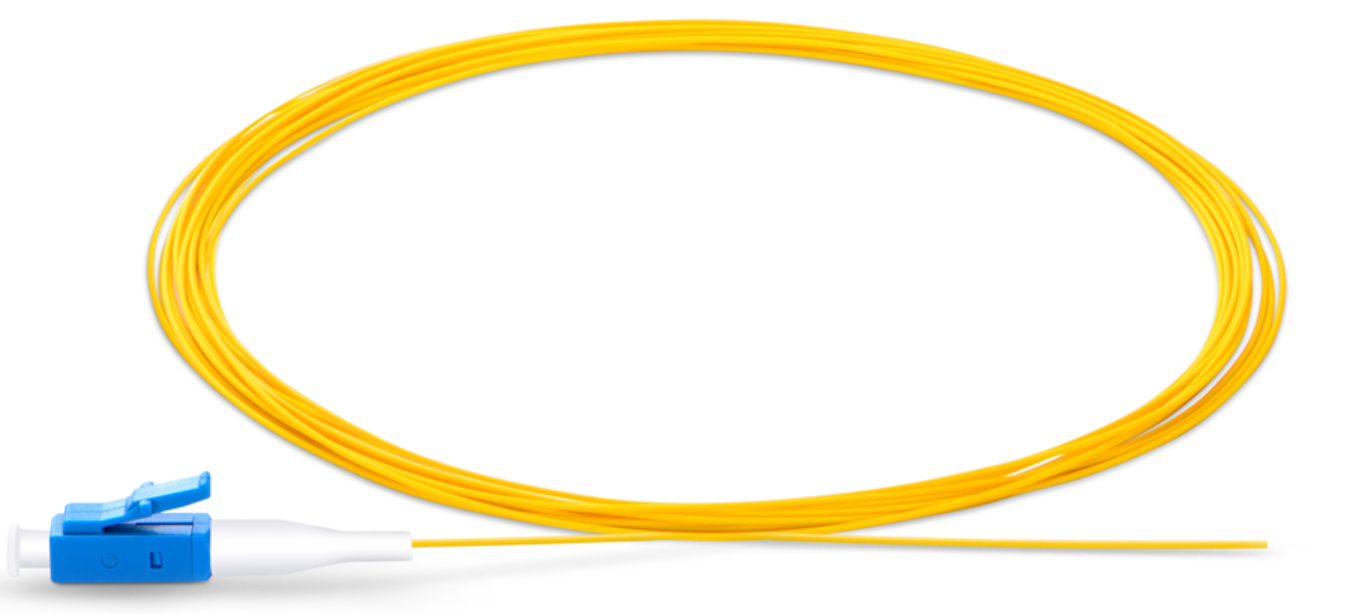

Волоконно-оптический пигтейл LC использует разъем LC, разработанный компанией Lucent.Разъем LC в настоящее время является одним из самых популярных разъемов в мире.Керамический наконечник диаметром 1,25 мм делает оптоволоконный пигтейл LC лучшим выбором для недорогой, но высокоточной передачи сигнала.

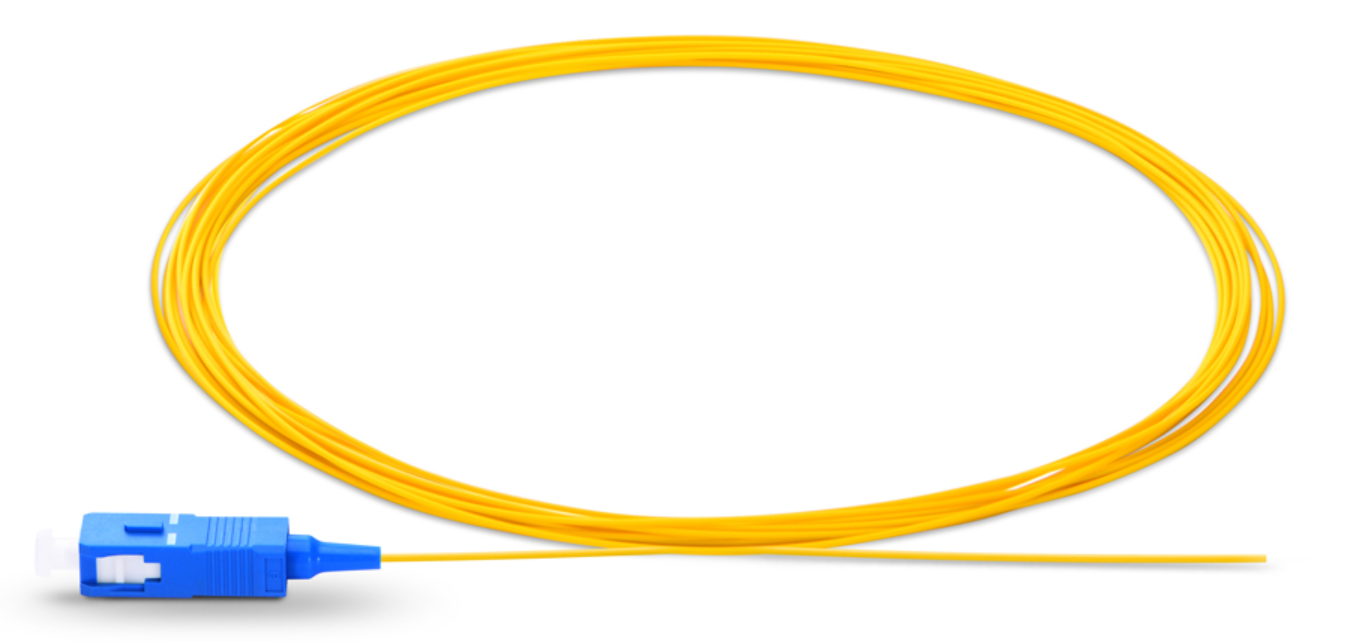

Волоконно-оптический пигтейл SC использует разъем SC. Кабельный разъем SC представляет собой неоптический разъединяемый разъем с предварительно закругленным наконечником из циркония или нержавеющей стали диаметром 2,5 мм.Оптоволоконный пигтейл SC экономичен для использования в таких приложениях, как CATV, LAN, WAN, испытания и измерения.

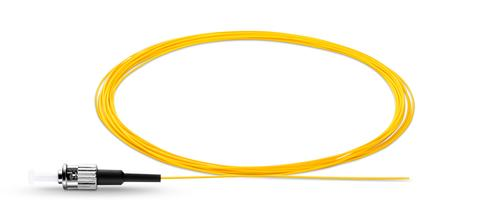

Оптоволоконный пигтейл ST использует разъем ST.Разъем пигтейл ST является самым популярным разъемом для многомодовых волоконно-оптических локальных сетей.Он имеет длинный наконечник диаметром 2,5 мм, изготовленный из керамики (диоксид циркония), нержавеющего сплава или пластика.Следовательно, пигтейлы из SC-волокна обычно используются в телекоммуникациях, промышленности, медицине и датчиках. поля.

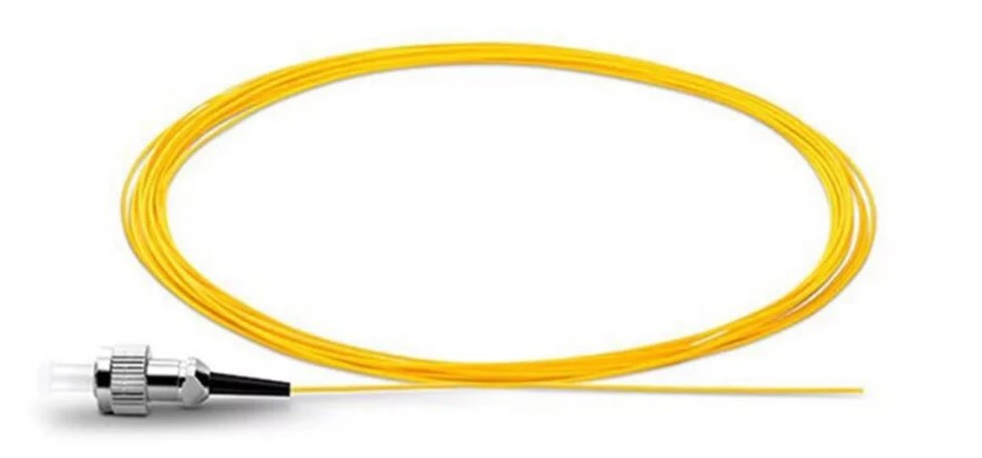

Волоконно-оптический пигтейл FC использует соединитель FC. Волоконно-оптический пигтейл FC использует преимущества металлического корпуса оптических соединителей FC, отличающихся структурой винтового типа и высокоточными керамическими наконечниками.Волоконно-оптические пигтейлы FC и связанные с ними продукты широко применяются для общих применений.
Как и оптоволоконные патч-корды, оптоволоконные пигтейлы можно разделить на версии UPC и APC.Наиболее часто используемыми типами являются косички SC/APC, косички FC/APC и косички MU/UPC.
Одномодовое волокно и многомодовое волокно используются для оптоволоконных пигтейлов.Одномодовый оптоволоконный пигтейл имеет размер сердечника 9/125 микрон.Разъемы SC, LC, ST, FC и E2000 подходят для этого типа волокна.Что касается многомодовых волоконно-оптических пигтейлов, существует два разных размера сердечника.Один 62,5/125 мкм OM1, а другой 50/125 мкм OM2, OM3, OM4.Разъемы SC, LC, ST, FC адаптируются к многомодовым оптоволоконным пигтейлам.
1.2.1) Одиночное типичное: 1 волокно
1.2.2) Типичный пучок: 12 волокон (U = без оболочки)
1.2.3) Индивидуальные: 4-48 волокон
В оптоволоконных соединительных кабелях используется много типов разъемов, таких как
LC, SC, FC, ST, MU, MTRJ, LSH, E-2000. Давайте рассмотрим распространенные типы разъемов:
Тип разъема | ЛК, СК, ФК, СТ, МУ, МТРДЖ, ЛШ, Э-2000 |
| LC (соединитель Lucent/маленький соединитель/местный соединитель) |
| SC (абонентский разъем/квадратный разъем/стандартный разъем) |
| FC (коннектор с наконечником) |
| ST (прямой наконечник) |

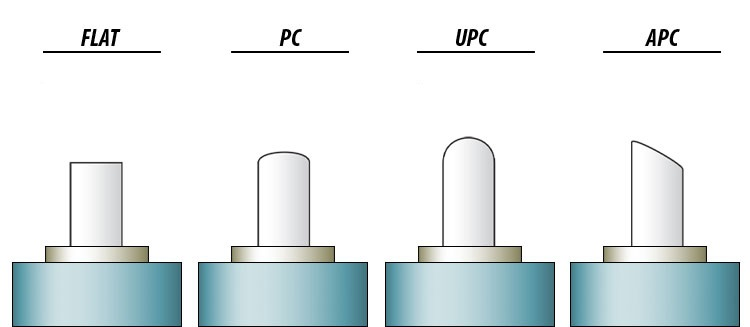

Волоконно-оптические соединители спроектированы и отполированы до различных форм, чтобы свести к минимуму обратное отражение, что особенно важно в одномодовых приложениях.В зависимости от типа полировки соединителей существуют патч-корды PC, UPC и APC.В этом посте ПК, UPC и разъем APC: выбор правильного типа оптоволоконного разъема представляет разницу между ПК, UPC и APC.В настоящее время тип полировки PC был заменен типом UPC.Выберете ли вы UPC или APC, зависит от вашего фактического применения.Поскольку APC обеспечивает меньшие вносимые потери, чем UPC, волоконно-оптические соединительные кабели APC более применимы для приложений с высокой пропускной способностью и дальних соединений, таких как FTTx, пассивная оптическая сеть (PON) и мультиплексирование с разделением по длине волны (WDM).В то время как волоконные патч-корды UPC применяются к оптическим системам, которые менее чувствительны к вносимым потерям, таким как цифровое телевидение и телефония.
Режим волоконно-оптических соединительных кабелей указывает, как световые лучи проходят внутри волокна.Существует два режима оптоволоконного кабеля: одномодовый и многомодовый. Одномодовый патч-корд пропускает только одну моду света по своей длине с очень тонким диаметром 8-10 микрон, поэтому он может передавать сигналы на гораздо более высоких скоростях с более низким затухание.Одномодовое волокно имеет две разновидности: OS1 и OS2, которые различаются по конструкции и применению. Сердцевина патч-корда многомодового волокна больше, обычно 50 или 62,5 микрона, что позволяет передавать несколько световых режимов.Он поставляется в пяти вариантах, поддерживающих различные скорости передачи или расстояния: 62,5-микронный OM1, 50-микронный OM2, 50-микронный OM3, 50-микронный OM4, которые можно отличить по стандартным цветам оболочки.
Волоконный режим | ИСО/МЭК 11801 обозначение,МСЭ-Т |
СМ (однорежимный) | ОС1, ОС2 (G.652.D/G.657.A1/G.657.A2) |
ММ (многорежимный) | OM1(62,5/125), OM2(50(125), [(OM3, OM4) (50/125, лазерная оптимизация)] |
PVC и LSZH используются для описания обычного материала оболочки волоконного патч-корда.
Ниже приведены общие общепринятые соглашения об именах для оптоволоконных пигтейлов.
Код Сиона | Описание |
11Ф1111-2 | LC UPC Simplex G.652.D Single Mode PVC 0,9 мм -2 м (6 футов) FOPT |
12Ф1111-2 | LC APC Simplex G.652.D Single Mode PVC 0,9 мм -2 м (6 футов) FOPT |
11Ф1411-2 | LC UPC Simplex OM1 Multimode PVC 0,9 мм -2 м (6 футов) FOPT |
12Ф1411-2 | LC APC Simplex OM1 Multimode PVC 0,9 мм -2 м (6 футов) FOPT |
21Ф1111-2 | SC UPC Simplex G.652.D Single Mode PVC 0,9 мм -2 м (6 футов) FOPT |
22Ф1111-2 | SC APC Simplex G.652.D Single Mode PVC 0,9 мм -2 м (6 футов) FOPT |
21Ф1411-2 | SC UPC Simplex OM1 Multimode PVC 0,9 мм -2 м (6 футов) FOPT |
22Ф1411-2 | SC APC Simplex OM1 Multimode PVC 0,9 мм -2 м (6 футов) FOPT |
42Ф1111-2 | ST APC Simplex G.652.D Single Mode PVC 0,9 мм -2 м (6 футов) FOPT |
41Ф1411-2 | ST UPC Simplex OM1 Multimode PVC 0,9 мм -2 м (6 футов) FOPT |
...... | ...... |
Код Сиона | Описание |
11Ф12111У-2 | LC UPC 12 волокон G.652.D одномодовый без оболочки с цветовой маркировкой FOPT |
21Ф12111У-2 | SC UPC 12 волокон G.652.D одномодовый без оболочки с цветовой маркировкой FOPT |
11Ф12111-2 | LC UPC 12 Fiber G.652.D Одномодовый пучок PVC 0,9 мм с оболочкой FOPT |
21Ф12111-2 | SC UPC 12 Fiber G.652.D Single Mode Bundle PVC 0.9mm with Jacket FOPT |
11Ф12411-2 | LC UPC 12 волокон OM1 Многомодовый пучок PVC 0,9 мм с оболочкой FOPT |
21Ф12411-2 | SC UPC 12 Fiber OM1 Многомодовый пучок PVC 0,9 мм с оболочкой FOPT |
...... | ...... |
Сионский код | Описание |
Обслуживание OEM/ODM для вас | Мы можем сделать настройку в соответствии с требованиями заказчика. |
...... | ...... |
